Описание

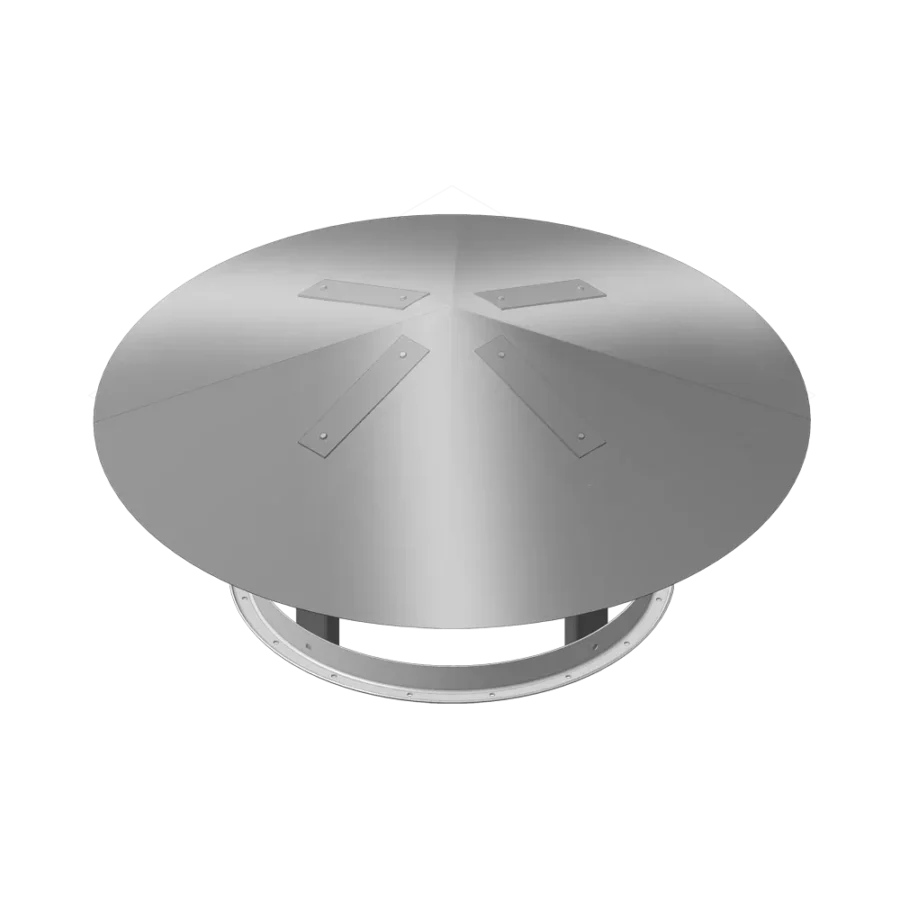

Зонты вентиляционных систем предназначены для установки на вытяжных шахтах в системах вентиляции с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.

Современная конструкция разрабатывалась по типу серии 5.904-51.

Зонты изготавливаются двух видов – круглого сечения (зонт ЗКТ) и прямоугольного (зонт ЗПТ).

Типоразмер зонта принимается соответственно наружным размеру горловины шахты.

Стандартный типоразмерный ряд зонтов круглого сечения состоит из 22-ух диаметров от 100 мм до 1250 мм. Присоединительные размеры зонтов соответствуют нормируемым размерам воздуховодов и присоединительным размерам узлов прохода вентиляционных шахт через перекрытия.

Возможно изготовление зонтов с другими, не стандартными размерами, или по чертежу заказчика.

Зонты прямоугольного сечения не имеют стандартного типоразмерного ряда. Возможно изготовление зонтов с любыми сторонами основания. При этом необходимо помнить о форме колпака зонта ЗПТ, если эта форма может иметь существенное значение для заказчика.

Колпаки ЗПТ изготавливаются в двух исполнениях: с колпаком в форме остроконечной пирамиды (исполнение 1) – если все четыре стороны основания ЗПТ равны (квадратное сечение); и с колпаком в форме пирамиды, у которой две грани будут иметь форму трапеций (исполнение 2) – если основание ЗПТ прямоугольной формы. Исполнение 2 позволяет уменьшить общую высоту зонта.

Для расчета стоимости изделия важно знать площадь сечения основания ЗПТ.

Зонты круглого сечения изготавливаются как с фланцевым, так и с ниппельным соединением.

Зонты прямоугольного сечения изготавливаются только с фланцевым соединением. Для зонтов прямоугольного сечения с размерами большей стороны < 600 мм применяется шина Е20.

Для зонтов прямоугольного сечения с размером большей стороны ≥ 600 мм применяется шина Е30.

Зонты изготавливаются по ТУ 4863-078-11865045-2011.

Условия эксплуатации

Зонты вентиляционных систем ЗКТ и ЗПТ могут эксплуатироваться в макроклиматических районах в климатическом исполнении У1 и УХЛ1 по ГОСТ 15150.

Условные обозначения

Пример обозначения при заказе

ЗКТ-250 -О-Ф-УХЛ1 – зонт круглый диаметром 250 мм в общепромышленном исполнении с фланцевым соединением для эксплуатации в умеренном климате УХЛ1.

ЗПТ-600х600 -К-Ф-У1 – зонт прямоугольный со сторонами основания 600 мм на 600 мм с фланцевым соединением в коррозионностойком исполнении для эксплуатации в умеренном климате У1.

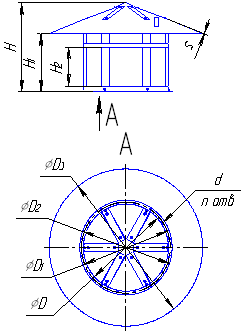

Технические характеристики

Обозначение	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	n	Масса, кг
Обозначение	D	D 1	D 2	D 3	H	H 1	d	s	n	Масса, кг
ЗКТ-100	100	130	153	180	141	101	6,5х12	0,7	4	0,7
ЗКТ-125	125	155	188	220	144	104	6,5х12	0,7	6	0,9
ЗКТ-140	140	170	193	250	160	120	6,5х12	0,7	6	1,1
ЗКТ-160	160	190	213	290	180	140	6,5х12	0,7	6	1,2
ЗКТ-180	180	210	233	320	210	170	6,5х12	0,7	6	1,4
ЗКТ-200	200	230	257	350	240	150	6,5х12	0,7	8	2,2
ЗКТ-225	255	255	278	400	250	150	6,5х12	0,7	8	2,5
ЗКТ-250	250	280	307	450	257	150	6,5х12	0,7	8	2,8
ЗКТ-280	280	310	337	500	265	150	6,5х12	0,7	8	2,9
ЗКТ-315	315	348	372	550	275	150	6,5х12	0,7	8	3,0
ЗКТ-355	355	385	425	650	340	200	6,5х12	0,7	8	3,6
ЗКТ-400	400	435	470	700	400	250	6,5х12	0,7	8	4,5
ЗКТ-450	450	480	520	800	415	250	9	1,0	16	9,3
ЗКТ-500	500	535	570	900	480	250	9	1,0	16	11,4
ЗКТ-560	560	590	630	1010	500	280	9	1,0	16	13,1
ЗКТ-630	630	665	704	1130	523	300	9	1,0	16	22,3
ЗКТ-710	710	745	780	1300	550	300	10,5х20	1,0	16	24,6
ЗКТ-800	800	840	874	1450	820	538	10,5х20	1,0	16	40
ЗКТ-900	900	940	974	1600	837	538	10,5х20	1,0	16	44
ЗКТ-1000	1000	1035	1074	1800	970	538	10,5х20	1,0	24	52
ЗКТ-1120	1120	1155	1190	2020	1015	638	10,5х20	1,0	24	67,7
ЗКТ-1250	1250	1290	1324	2250	1055	638	10,5х20	1,0	24	75,5

Обозначение	Исп.	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм
Обозначение	Исп.	А	А 1	А 2	В	В 1	В 2	Н 1	Н	d	s
ЗПТ-250х250	1	250	270	450	250	270	450	240	150	9	1,0
ЗПТ-400х400	1	400	420	720	400	420	720	376	250	9	1,0
ЗПТ-500х500	1	500	520	900	500	520	900	400	250	9	1,0
ЗПТ-800х800	1	800	830	1440	800	830	1440	763	538	10	1,0
ЗПТ-1000х1000	1	1000	1030	1800	1000	1030	1800	811	538	10	1,0
ЗПТ-400х250	2	400	420	720	250	270	450	400	250	9	1,0
ЗПТ-800х500	2	800	830	1440	500	530	900	930	638	10	1,0
ЗПТ-1000х800	2	100	1030	1800	800	830	1440	995	638	10	1,0
