Описание

Назначение

Фланцы предназначены для облегчения соединения радиальных вентиляторов с ответными воздуховодами. Фланцы изготавливаются из оцинкованной или нержавеющей стали.

Фланец типа ФВТ для вентиляторов общего назначения "О" выполнен из углеродистой стали, которые используются для перемещения дымовоздушных смесей с температурой от минус 45ºС до 400ºС. Фланец типа ФВТ для коррозионностойких теплостойких вентиляторов "К" выполнен из нержавеющей стали и используется для перемещения дымовоздушных смесей с температурой от минус 60ºС до плюс 600ºС.

Фланцы применяются для соединения воздуховодов между собой и с фасонными изделиями. Круглый фланец представляет собой кольцо с толщиной стенки 1,5 мм и диаметром 180 мм с неотбортованной поверхностью, с толщиной стенки 1,5 мм с диаметром 200 мм до 400 мм, с толщиной стенки 2,0 мм и диаметром более 400 мм с отбортованной поверхностью. Внутренний диаметр фланца равен диаметру воздуховода. Фланцы диаметров менее 200 мм изготавливаются из стальной полосы.

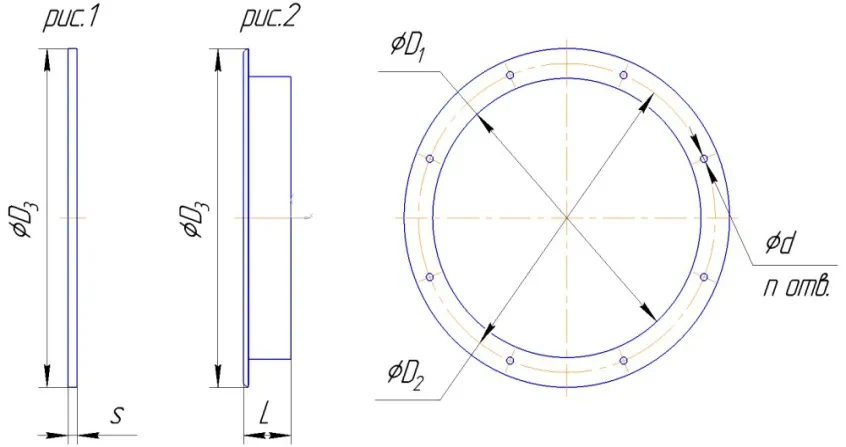

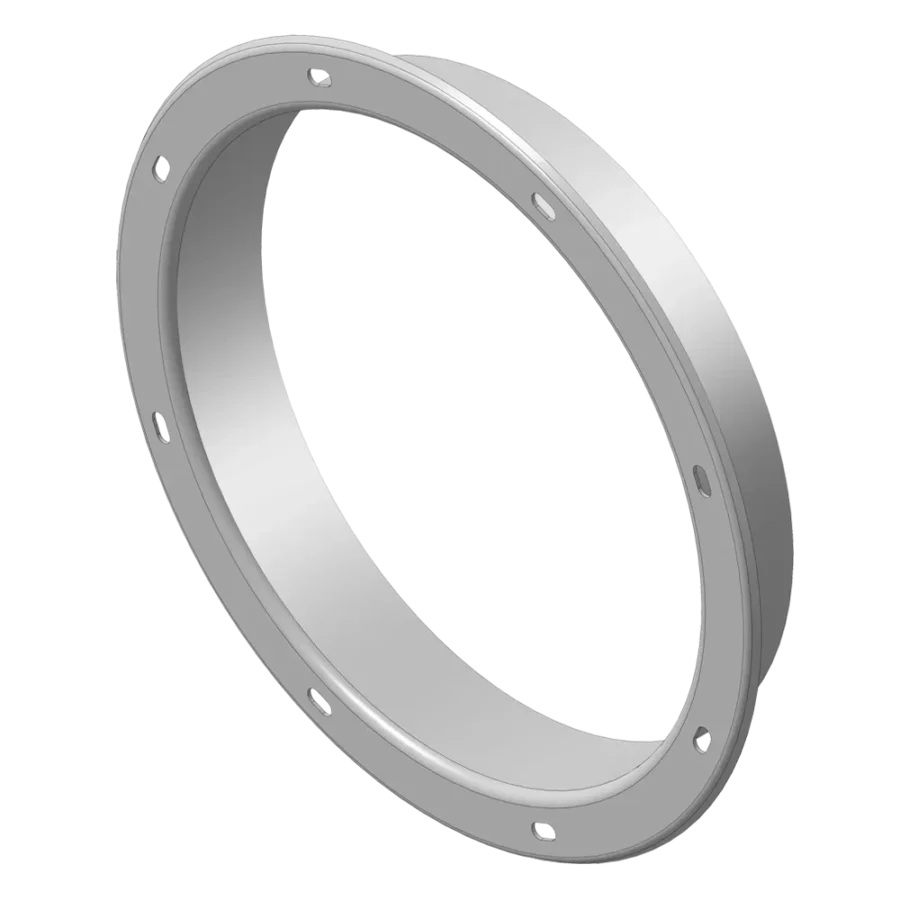

Конструкция фланца

По окружности фланца располагаются крепежные отверстия, количество которых зависит от диаметра фланца. Фланцы подходят для воздуховодов из оцинкованной и нержавеющей стали а также сварных воздуховодов и обеспечивают надежное соединение без зазоров и выступов. Чаще всего соединение воздуховодов с помощью фланцев применяется при монтаже систем дымоудаления, аспирации и пневмотранспорта.

Условное обозначение

Пример заказа фланцев ФВТ

• ФВТ-3,15-О-У2 – Фланец ФВТ-3,15 в общепромышленном исполнении, климатическое исполнение У2.
• ФВТ-3,15-К-У2 – Фланец ФВТ-3,15 коррозионностойкий, климатическое исполнение У2.

Технические характеристики

Обозначение	Вентилятор	Исп.	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	n	Рис.	Масса, кг
Обозначение	Вентилятор	Исп.	L	D1	D2	D3	d	n	Рис.	Масса, кг
ФВТ – 140	ВР 100-35-3,55	1	-	140	170	193	6,5х12	6	1	0,20
ФВТ – 180	ВР 100-35-4	1	-	175	219	255	6,5х12	6	1	0,27
ФВТ – 200	ВР 280-46-2	1	45	203	230	257	6,5х12	8	2	0,53
ФВТ – 200	ВР 240-26-2,5	1	45	203	230	257	6,5х12	8	2	0,53
ФВТ – 250	ВР 85-77-2,5	1	45	253	280	307	6,5х12	8	2	0,66
ФВТ – 250	ВР 280-46-2,5	1	45	253	280	307	6,5х12	8	2	0,66
ФВТ – 250	ВР 240-26-3,15	1	45	253	280	307	6,5х12	8	2	0,66
ФВТ – 250	ВР 100-45-4,25	1	45	253	280	307	6,5х12	8	2	0,66
ФВТ – 250	ВР 120-28-5	1	45	253	280	307	6,5х12	8	2	0,66
ФВТ – 280	ВР 85-77-2,8	1	45	283	310	337	6,5х12	8	2	0,74
ФВТ – 315	ВР 85-77-3,15	1	45	318	348	372	6,5х12	8	2	0,83
ФВТ – 315	ВР 280-46-3,15	1	45	318	348	372	6,5х12	8	2	0,83
ФВТ – 315	ВР 240-26-4	1	45	318	348	372	6,5х12	8	2	0,83
ФВТ – 315	ВР 120-28-6,3	1	45	318	348	372	6,5х12	8	2	0,83
ФВТ – 315	ВР 100-35-5	1	45	318	348	372	6,5х12	8	2	0,83
ФВТ – 355	ВР 85-77-3,55	1	42	358	385	425	6,5х12	8	2	0,93
ФВТ – 355	ВР 100-35-8	1	42	358	385	425	6,5х12	8	2	0,93
ФВТ – 355	ВР 100-35-5,6	1	42	358	385	425	6,5х12	8	2	0,93
ФВТ –400	ВР 85-77-4	1	42	404	435	470	6,5х12	8	2	1,4
ФВТ –400	ВР 280-46-4	1	42	404	435	470	6,5х12	8	2	1,4
ФВТ –400	ВО 6-300-4	1	42	404	435	470	6,5х12	8	2	1,4
ФВТ –400	ВО 2,3-130-4	1	42	404	435	470	6,5х12	8	2	1,4
ФВТ –400	ВР 120-28-8	1,5	42	404	435	470	6,5х12	8	2	1,4
ФВТ –400	ВР 120-45-5	5	42	404	435	470	6,5х12	8	2	1,4
ФВТ –400	ВР 100-35-6,3	1	42	404	435	470	6,5х12	8	2	1,4
ФВТ – 450	ВР 85-77-4,5	1	42	450	480	520	9	16	2	1,6
ФВТ – 450	ВР 100-45-8	1	42	450	480	520	9	16	2	1,6
ФВТ –500	ВР 85-77-5	1	42	504	535	570	9	16	2	1,8
ФВТ –500	ВР 280-46-5	1	42	504	535	570	9	16	2	1,8
ФВТ –500	ВО 6-300-5	1	42	504	535	570	9	16	2	1,8
ФВТ –500	ВО 2,3-130-5	1	42	504	535	570	9	16	2	1,8
ФВТ –500	ВР 120-28-10	1,5	42	504	535	570	9	16	2	1,8
ФВТ –500	ВР 120-45-6,3	5	42	504	535	570	9	16	2	1,8
ФВТ – 560	ВР 85-77-5,6	1	42	560	590	630	9	16	2	2
ФВТ – 560	ВО 2,3-130-5,6	1	42	560	590	630	9	16	2	2
ФВТ – 560	ВР 100-50-8	1	42	560	590	630	9	16	2	2
ФВТ –630	ВР 85-77-6,3	1	42	634	665	700	9	16	2	2,2
ФВТ –630	ВР 280-46-6,3	1	42	634	665	700	9	16	2	2,2
ФВТ –630	ВО 6-300-6,3	1	42	634	665	700	9	16	2	2,2
ФВТ –630	ВО 16-280-6,3	1	42	634	665	700	9	16	2	2,2
ФВТ –630	ВР 2,3-130-6,3	1	42	634	665	700	9	16	2	2,2
ФВТ –630	ВР 100-50-9	1	42	634	665	700	9	16	2	2,2
ФВТ –630	ВР 120-45-8	5	42	634	665	700	9	16	2	2,2
ФВТ – 710	ВР 85-77-7,1	1	42	710	745	780	10,5х20	16	2	2,5
ФВТ – 710	ВО 2,3-130-7,1	1	42	710	745	780	10,5х20	16	2	2,5
ФВТ – 800	ВР 85-77-8	1,5	42	804	840	870	10,5х20	16	2	2,8
ФВТ – 800	ВР 280-46-8	1	42	804	840	870	10,5х20	16	2	2,8
ФВТ – 800	ВО 6-300-8	1	42	804	840	870	10,5х20	16	2	2,8
ФВТ – 800	ВО 2,3-130-8	1	42	804	840	870	10,5х20	16	2	2,8
ФВТ – 800	ВР 180-55-10	5	42	804	840	870	10,5х20	16	2	2,8
ФВТ – 900	ВО 2,3-130-9	1	42	900	940	970	10,5х20	24	2	3,1
ФВТ – 1000	ВР 85-77-9	1	42	1004	1035	1070	10,5х20	24	2	3,5
ФВТ – 1000	ВР 85-77-10	1,5	42	1004	1035	1070	10,5х20	24	2	3,5
ФВТ – 1000	ВР 180-55-12	5	42	1004	1035	1070	10,5х20	24	2	3,5
ФВТ – 1000	ВО 6-300-10	1	42	1004	1035	1070	10,5х20	24	2	3,5
ФВТ – 1000	ВО 2,3-130-10	1	42	1004	1035	1070	10,5х20	24	2	3,5
ФВТ – 1120	ВО 2,3-130-11,2	1	42	1120	1155	1190	10,5х20	24	2	4,0
ФВТ – 1250	ВР 85-77-11,2	1	42	1254	1290	1320	10,5х20	24	2	4,3
ФВТ – 1250	ВР 85-77-12,5	1,5	42	1254	1290	1320	10,5х20	24	2	4,3
ФВТ – 1250	ВО 6-300-12,5	1	42	1254	1290	1320	10,5х20	24	2	4,3
ФВТ – 1250	ВО 2,3-130-12,5	1	42	1254	1290	1320	10,5х20	24	2	4,3
ФВТ – 1400	ВР 80-76-16	5	-	1446	1490	1530	15х25	32	1	12
ФВТ – 1800	ВР 80-76-20	5	-	1812	1865	1906	15х25	40	1	24,5

Тип вентилятора	Тип вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора
Тип вентилятора	Тип вентилятора	2	2,5	2,8	3,15	3,55	4	4,25	4,5	5	5,6
ВР	85-77 исп.1	ФВТ-250	ФВТ-280	ФВТ-315	ФВТ-355	ФВТ-400	ФВТ-450	ФВТ-500	ФВТ-560
ВР	85-77 исп.5
ВР	80-76 исп.5
ВР	280-46 исп.1	ФВТ-200	ФВТ-250	ФВТ-315	ФВТ-400	ФВТ-500
ВР	100-35 исп.1	ФВТ-140	ФВТ-180	ФВТ-315	ФВТ-355
ВР	100-45 исп.1	ФВТ-250
ВР	100-50 исп.1
ВР	180-55 исп.5
ВР	240-26 исп.1	ФВТ-200	ФВТ-250	ФВТ-315
ВР	120-28 исп.1	ФВТ-250
ВР	120-28 исп.5
ВР	120-45 исп.5	ФВТ-400
ВКР	ВО 6-300	ФВТ-400	ФВТ-500
ВКР	ВО 16-280
ВКР	ВО 2,3-130	ФВТ-400	ФВТ-500	ФВТ-560
