Описание

Назначение

Фланцы предназначены для облегчения соединения радиальных вентиляторов с ответными воздуховодами. Фланцы изготавливаются из оцинкованной или нержавеющей стали.

Фланцы применяются для соединения воздуховодов между собой и с фасонными изделиями.

Фланец типа ФНТ для вентиляторов общего назначения "О" выполнен из углеродистой стали и используется для перемещения дымовоздушных смесей с температурой от минус 45ºС до плюс 400ºС. Фланец типа ФНТ для коррозионностойких теплостойких вентиляторов "К" выполнен из нержавеющей стали и используется для перемещения дымовоздушных смесей с температурой от минус 60ºС до плюс 600ºС.

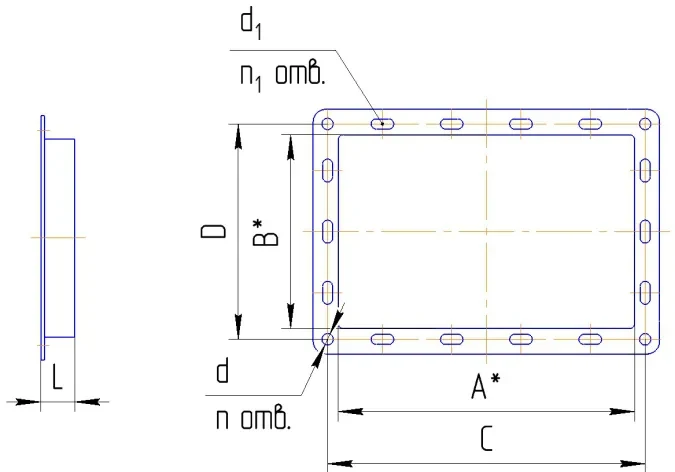

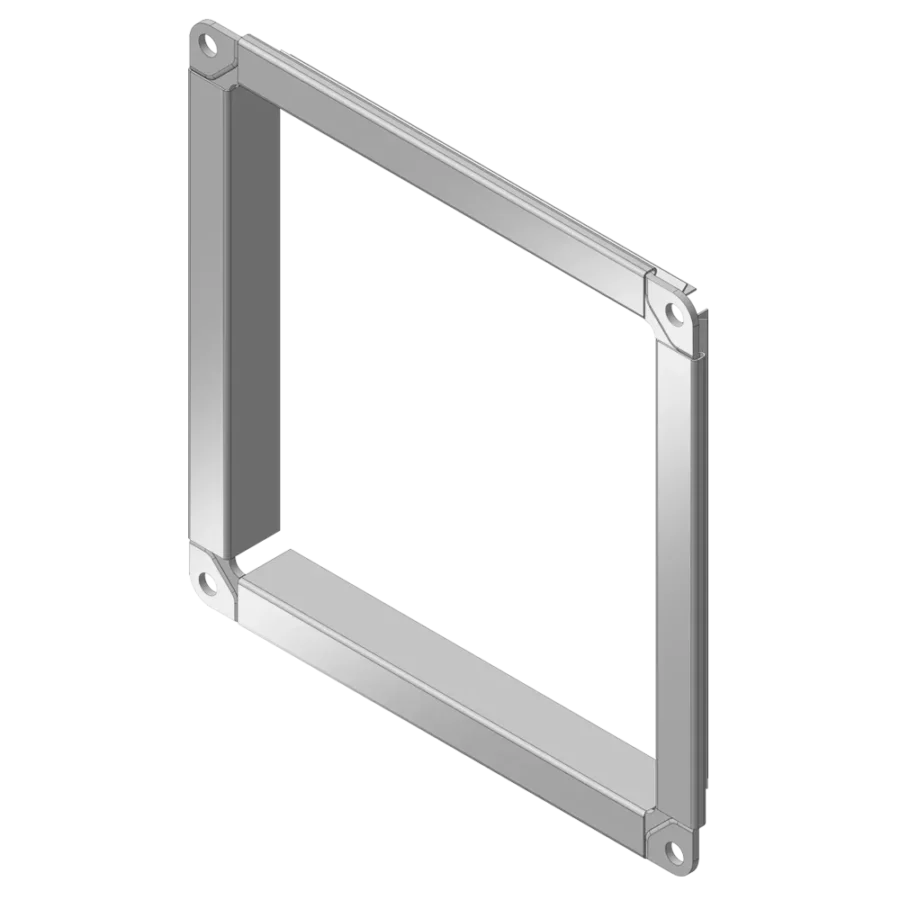

Конструкция фланцев на выходе к радиальным вентиляторам ФНТ

По периметру фланца располагаются крепежные отверстия, количество которых зависит от размера фланца. Фланцы подходят для воздуховодов из оцинкованной и нержавеющей стали а также сварных воздуховодов и обеспечивают надежное соединение без зазоров и выступов. Чаще всего соединение воздуховодов с помощью фланцев применяется при монтаже систем дымоудаления, аспирации и пневмотранспорта.

Условное обозначение

Пример заказа

• ФНТ-248х202-О-У2 – Фланец типа ФНТ с условным сечением 248х202 в общепромышленном исполнении, климатическое исполнение У2.
• ФНТ-895х895-К-У2 – Фланец типа ФНТ с условным сечением 895х895 в коррозионностойком исполнении, климатическое исполнение У2.

Технические характеристики

Обозначение	Вентилятор	Исп.	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Масса, кг
Обозначение	Вентилятор	Исп.	L	С	D	d	n	Масса, кг
ФНТ – 118х93	ВР 240-26-2,5	1	26	135	110	9	4	0,51
ФНТ – 153х153	ВР 280-46-2	1	26	170	170	9	4	0,61
ФНТ – 154х124	ВР 240-26-3,15	1	26	171	141	9	4	0,58
ФНТ – 183х124	ВР 100-35-3,55	1	26	200	141	9	4	0,61
ФНТ – 187х147	ВР 240-26-4	1	26	204	164	9	4	0,64
ФНТ-193х193	ВР 85-77-2,5	1	26	210	210	9	4	0,67
ФНТ-193х193	ВР 280-46-2,5	1	26	210	210	9	4	0,67
ФНТ – 202х165	ВР 100-35-4	1	26	219	182	9	4	0,67
ФНТ – 213х213	ВР 85-77-2,8	1	26	230	230	9	4	0,74
ФНТ – 217х169	ВР 120-28-5	1	26	234	186	9	4	0,69
ФНТ-238х238	ВР 280-46-3,15	1	26	255	255	9	4	0,79
ФНТ-238х238	ВР 85-77-3,15	1	26	255	255	9	4	0,79
ФНТ – 248х202	ВР 100-45-4,25	1	26	265	219	9	4	0,76
ФНТ – 266х266	ВР 85-77-3,55	1	26	283	283	9	4	0,85
ФНТ – 269х206	ВР 120-28-6,3	1	26	286	223	9	4	0,79
ФНТ – 287х170	ВР 100-35-5	1	26	304	187	9	4	0,77
ФНТ-298х298	ВР 280-46-4	1	26	315	315	9	4	0,92
ФНТ-298х298	ВР 85-77-4	1	26	315	315	9	4	0,92
ФНТ – 300х300П	ВР 120-45-5	5	26	342	342	-	-	1,25
ФНТ – 319х188	ВР 100-35-5,6	1	26	336	205	9	4	0,82
ФНТ – 333х333	ВР 85-77-4,5	1	26	350	350	9	4	0,99
ФНТ – 346х208	ВР 100-35-6,3	1	26	363	225	9	4	0,87
ФНТ – 353х275	ВР 120-28-8	1,5	26	370	292	9	4	0,95
ФНТ-363х363	ВР 85-77-5	1	26	380	380	9	4	1,05
ФНТ-363х363	ВР 280-46-5	1	26	380	380	9	4	1,05
ФНТ – 380х380П	ВР 120-45-6,3	5	26	420	420	-	-	1,85
ФНТ – 405х405	ВР 85-77-5,6	1	26	425	425	9	4	1,14
ФНТ – 431х283	ВР 100-35-8	1	26	448	300	9	4	1,04
ФНТ – 441х343	ВР 120-28-10	1,5	26	458	360	9	4	1,12
ФНТ-458х458	ВР 280-46-6,3	1	26	475	475	9	4	1,26
ФНТ-458х458	ВР 85-77-6,3	1	26	475	475	9	4	1,26
ФНТ – 480х388	ВР 100-45-8	1	26	497	405	9	4	1,20
ФНТ – 480х480П	ВР 120-45-8	5	26	524	524	-	-	2,60
ФНТ – 516х516	ВР 85-77-7,1	1	26	536	536	9	4	1,37
ФНТ-570х570	ВР 280-46-8	1,5	34	600	600	10	4	2,29
ФНТ-570х570	ВР 85-77-8	1,5	34	600	600	10	4	2,29
ФНТ – 600х497	ВР 100-50-8	1	34	630	514	10	4	2,21
ФНТ – 668х547	ВР 100-50-9	1	34	698	567	10	4	2,39
ФНТ – 715х715	ВР 180-55-10	1,5	34	745	745	10	4	2,72
ФНТ-720х720	ВР 85-77-9	1,5	34	750	750	10	4	2,74
ФНТ-720х720	ВР 85-77-10	1,5	34	750	750	10	4	2,74
ФНТ – 864х864	ВР 180-55-12	1,5	34	894	894	10	4	3,16
ФНТ-895х895	ВР 85-77-11,2	1,5	34	925	925	10	4	3,25
ФНТ-895х895	ВР 85-77-12,5	1,5	34	925	925	10	4	3,25
ФНТ – 1094х1094	ВР 80-76-16	5	8	1203	1203	-	-	14,5
ФНТ – 1570х1372	ВР 80-76-20	5	10	1670	1472	-	-	30
ФНТ – 666х666	ВКР-3,15; ВКР-3,55	-	46	700	700	-	-
ФНТ – 848х848	ВКР-4; ВКР-4,5; ВКР-5	-	43	882	882	-	-	6,7
ФНТ – 1008х1008	ВКР-5,6; ВКР-6,3	-	43	1044	1044	-	-	7,9
ФНТ – 1145х1145	ВКР-4; ВКР-7,1; ВКР-8	-	43	1185	1185	-	-	9,1
ФНТ – 1388х1388	ВКР-9; ВКР-10	-	43	1428	1428	-	-	11,0
ФНТ – 1686х1686	ВКР-11,2; ВКР-12,5	-	43	1726	1726	-	-	13,3

Тип вентилятора	Тип вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора
Тип вентилятора	Тип вентилятора	2	2,5	2,8	3,15	3,55	4	4,25	4,5	5	5,6
ВР	85-77 исп.1	193х193	213х213	238х238	266х266	298х298	333х333	363х363	405х405
ВР	85-77 исп.5
ВР	80-76 исп.5
ВР	280-46 исп.1	153х153	193х193	238х238	298х298	363х363
ВР	100-35 исп.1	183х124	202х165	287х170	319х188
ВР	100-45 исп.1	248х202
ВР	100-50 исп.1
ВР	180-55 исп.5
ВР	240-26 исп.1	118х93	154х124	187х147
ВР	120-28 исп.1	217х169
ВР	120-28 исп.5
ВР	120-45 исп.5	300х300П
ВКР	666х666	666х666	848х848	848х848	848х848	1008х1008
