Описание

Назначение щитов

Для управления и защиты электродвигателя вентилятора ООО НЭМЗ «ТАЙРА» производит щиты управления следующих типов:

• ЩАУ-В-1.1 - щит управления предназначен для прямого пуска трехфазного асинхронного электродвигателя вентилятора. Щит используется для управления вентиляторами с электродвигателями мощностью до 15кВт.
• ЩАУ-В-1.2 - щит управления с использованием плавного пуска трехфазного асинхронного электродвигателя вентилятора. Щит рекомендуется использовать для управления вентиляторами с электродвигателями мощностью от 15кВт. Устройство плавного пуска расположено внутри щита управления. Отведения тепловыделений при помощи вентиляции не предусмотрено, так как после плавного пуска двигателя устройство плавного пуска байпассируется контактором.
• ЩАУ-В-1.3 - щит управления с использованием частотного регулирования скорости вращения трехфазного асинхронного электродвигателя вентилятора. Преобразователь частоты расположен внутри щита. Для отведения тепловыделений предусмотрена вентиляция щита управления.

Функции щита управления электродвигателями вентиляторов ЩАУ

Все щиты управления выполняют следующие функции:

• Включение/выключение электродвигателя вентилятора;
• Защита электрических цепей от короткого замыкания и перегрузки;
• Выбор режима управления "Местное/Дистанционное/Выключен";
• Отключение по сигналу пожарной сигнализации (нормально закрытый сухой контакт).
• Внутри всех ЩАУ-В предусмотрена кнопка "Сброс аварии". В случае возникновения аварийной ситуации запуск вентилятора будет не возможен, пока не устранена проблема вызвавшая возникновение аварийной ситуации и не нажата кнопка "Сброс аварии".

Список аварийных ситуаций

• срабатывание теплового реле защиты электродвигателя вентилятора;
• получение сигнала от пожарной сигнализации;
• отсутствие перепада давления на вентиляторе (опция).

Индикация и органы управления на щите управления для одного вентилятора

• "Авария". Красный индикатор, загорается в аварийных ситуациях;
• "Работа". Зеленый индикатор, загорается в случае работы вентилятора;
• "Пуск". Зеленая кнопка;
• "Стоп". Красная кнопка;
• "Местное/Дистанционное/Выключен". Трехпозиционный переключатель выбора режима управления.

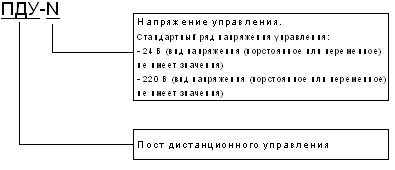

Условное обозначение

Пример обозначения щитов управления при заказе

ЩАУ-В-2.2-45-380-Л-С-NM230А-RS-УХЛ4. Щит автоматического управления двумя вентиляторами. Метод пуска - плавный. Наибольший электрический ток устройства плавного пуска - 45 А. Напряжение питания - 380 В. Схема включения УПП - в линию. Алгоритм работы второго вентилятора - синхронный. Электропривод воздушного клапана - NM230А. Передача данных по RS485.

Технические характеристики

№ п/п	Уставки	Описание
1	Время разгона вентилятора.	Задается допустимое время разгона вентилятора, после истечения которого установка либо включает резервный вентилятор, либо в случае, если не получен нужный перепад давления на резервном вентиляторе уходит в режим "Авария".

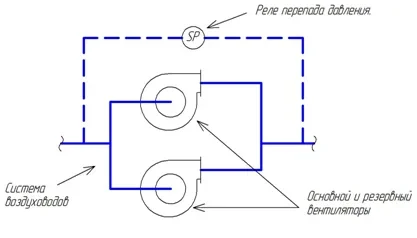

2	Алгоритм резервирования	Задается тип резервирования. - постоянный резерв. Выбираются основной и резервный вентилятор, и всегда первым запускается основной; - резерв с ротацией. Каждый пуск основной и резервный вентиляторы меняются ролями.
3	Основной вентилятор	Задается основной вентилятор, который будет запускаться после нажатия кнопки "Пуск", соответственно второй вентилятор будет резервным (в случае применения постоянного резерва).
4	Количество РПД	Задается количество используемых реле перепада давления.

Тип ЩАУ-В	Габаритные размеры, мм	Масса не более, кг	Тип монтажа
ЩАУ-В-1.1 (все типоразмеры)	433х463х189	20	Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 0,55 кВт	603х668х200	30	Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 2,2 кВт	1000х700х225	52	Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 4 кВт	1150х700х225	58	Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 11 кВт	1150х700х225	60	Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 22 кВт	1350х700х225	68	Навесной
ЩАУ-В-1.2 и ЩАУ-В-1.3 для мощностей электродвигателей до 75 кВт	1350х700х225	100	Навесной
