Описание

Назначение

Гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам.

Применение вставки типа ГВП - для соединения воздуховода с вентилятором на стороне нагнетания (выхлоп).

Конструкция

Каждая вставка состоит из двух фланцев с отверстиями для присоединения к воздуховодам и нагнетательным патрубкам вентиляторов. Фланцы соединены между собой гибким элементом.

Гибкие вставки для вентиляторов общего назначения «О» состоят из двух оцинкованных фланцев, соединенных между собой обычной лентой для гибких вставок.

Гибкие вставки для теплостойких вентиляторов и вентиляторов дымоудаления «ДуЖ» используются для перемещения воздушных смесей с температурой от -60 ̊ до 400ºС, состоят из двух оцинкованных фланцев, соединенных между собой стеклотканью.

Гибкие вставки для коррозионностойких вентиляторов и вентиляторов дымоудаления «КЖ» используются для перемещения воздушных смесей с температурой от -60 ̊ до 600ºС, состоят из фланцев из нержавеющей стали, соединенных между собой стеклотканью.

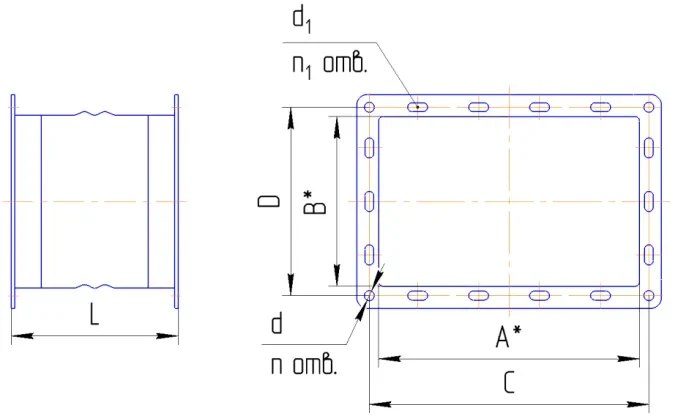

Ниже на рисунках 1 и 2 приведены две разновидности внешнего вида гибких вставок типа ГВП. Отличие этих разновидностей: гибкие вставки на рис.1 имеют изначально четыре крепежных отверстия по углам. При больших размерах возможно по месту дополнительное крепление саморезами или скобами.

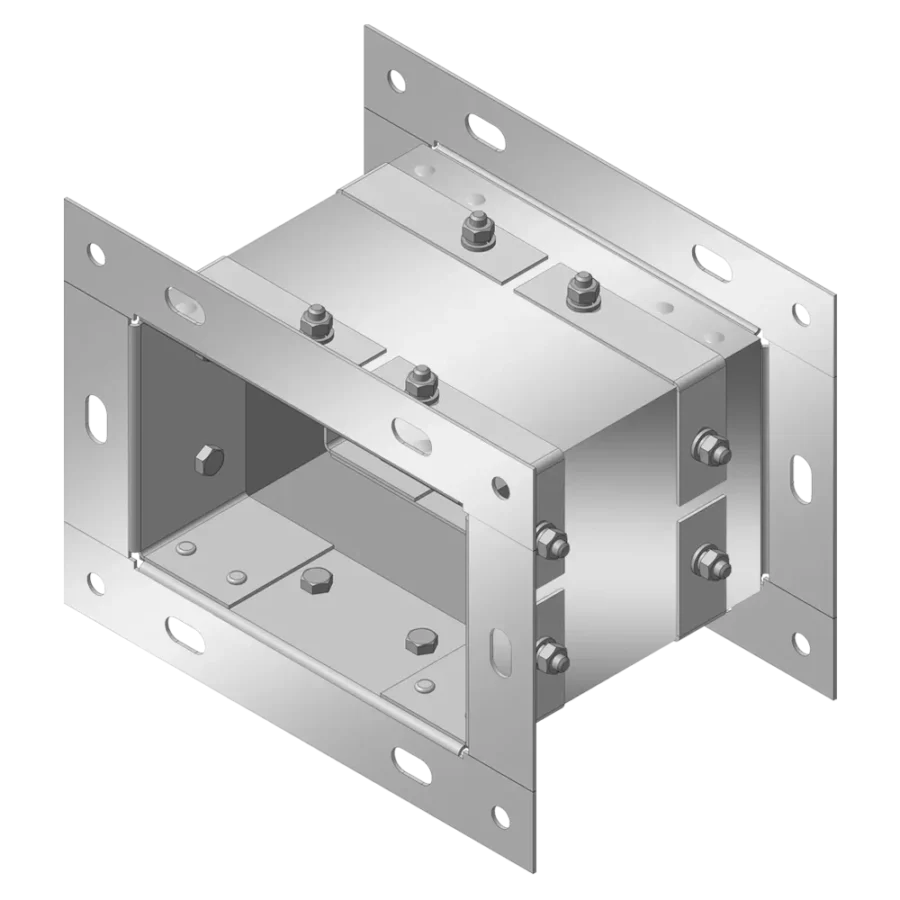

Гибкие вставки на рис. 2 имеют по всему периметру фланца последовательность крепежных отверстий или пазов.

Условное обозначение

Пример обозначения гибких вставок при заказе

• ГВП-300х300-О-У2 – Вставка гибкая ГВП сечением 300х300 в общепромышленном исполнении, климатическое исполнение У2
• ГВП-450х360-ДуЖ-У2 – Вставка гибкая ГВП сечением 450х360 в теплостойком исполнении+ дымоудаление до 4000С, климатическое исполнение У2
• ГВП-895х895-КЖ-У2 – Вставка гибкая ГВП сечением 895х895 в коррозионостойком исполнении дымоудаление до 6000С, климатическое исполнение У2

Технические характеристики

Тип вентилятора	Тип вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора
2	2,5	2,8	3,15	3,55	4	4,25	4,5	5	5,6
ВР	85-77 исп.1	193 х 193	213 х 213	238 х 238	266 х 266	298 х 298	333 х 333	363 х 363	405 х 405
ВР	85-77 исп.5
ВР	80-76 исп.5
ВР	80-100 исп.5
ВР	280-46 исп.1	153 х 153	193 х 193	238 х 238	298 х 298	363 х 363
ВР	100-35 исп.1	183 х 124	202 х 165	287 х 170	319 х 188
ВР	100-45 исп.1	248 х 202
ВР	100-50 исп.1
ВР	180-55 исп.5
ВР	240-26 исп.1	118 х 93	154 х 124	187 х 147
ВР	120-28 исп.1	217 х 169
ВР	120-28 исп.5
ВР	120-45 исп.5	300 х 300П
ВКР	ВКР	666 х 666	666 х 666	848 х 848	848 х 848	848 х 848	1008 х 1008
ВРКп	ВРКп	350 х 350	400 х 400	450 х 450	500 х 500	560 х 560	610 х 610	710 х 710	800 х 800	900 х 900

Наименование гибкой вставки	Габаритные размеры, мм	Габаритные размеры, мм	Габаритные размеры, мм	Установочные размеры, мм	Установочные размеры, мм	Установочные размеры, мм	Установочные размеры, мм	номер рис.	масса, кг
L	C	D	d	n	d1	n1	О	КЖ, ДуЖ	старое наименование
ГВП-118х93	150	135	110	9	4	1	0,95	1,4	Н-2
ГВП- 153х153	150	170	170	9	4	1	1,3	3	Н-2
ГВП- 154х124	150	171	141	9	4	1	1,1	1,8	Н-3,15
ГВП-183х124	150	200	141	9	4	1	1,1	2,2	Н-3,55
ГВП-187х147	150	204	164	9	4	1	1,4	2,1	Н-4
ГВП-193х193	150	210	210	9	4	1	1,5	3,7	Н-2,5
ГВП-202х165	150	219	182	9	4	1	1,3	2,3	Н-4
ГВП-213х213	150	230	230	9	4	1	1,7	4,1	Н-2,8
ГВП-217х169	150	234	186	9	4	1	1,6	2,5	Н-5
ГВП-238х238	150	255	255	9	4	1	1,8	4,5	Н-3,15
ГВП-248х202	150	265	219	9	4	1	1,6	2,5	Н-4,25
ГВП-266х266	150	283	283	9	4	1	1,9	5,5	Н-3,55
ГВП-269х206	150	286	223	9	4	1	1,9	3,2	Н-6,3
ГВП-287х170	150	304	187	9	4	1	1,6	3,0
ГВП-298х298	150	315	315	9	4	1	2,2	6,2	Н-4
ГВП-300х300П	150	342	342	10,5х20	16	1	5,4	5,5	Н-4,5
ГВП-319х188	150	336	205	9	4	1	1,6	3,3
ГВП-333х333	150	350	350	9	4	1	2,3	6,9	Н-4,5
ГВП-346х208	150	363	225	9	4	1	2,0	4,5
ГВП-353х275	150	370	292	9	4	1	2,5	4,9	Н-8
ГВП-363х363	150	380	380	9	4	1	2,6	8,5	Н-5
ГВП-380х380П	150	420	420	10,5х20	16	1	8,1	8,2	Н-6,3
ГВП-405х405	150	425	425	9	4	1	2,8	9,7	Н-5,6
ГВП-431х283	150	448	300	9	4	1	2,5	5,3	Н-8
ГВП-441х343	150	458	360	9	4	1	3,0	7,1	Н-10
ГВП-458х458	150	475	475	9	4	1	3,2	11,8	Н-6,3
ГВП-480х388	150	497	405	9	4	1	3,1	8,3	Н-8
ГВП-480х480П	150	524	524	10,5х20	20	1	10,3	10,5	Н-8
ГВП-516х516	150	536	536	9	4	1	3,8	12,5	Н-7,1
ГВП-570х570	150	600	600	10	4	1	5,5	14,1	Н-8
ГВП-600х497	150	630	514	10	4	1	5,1	9,1	Н-8
ГВП-668х547	150	698	567	10	4	1	5,6	9,9	Н-9
ГВП-715х715	150	745	745	10	4	1	6,8	12,8	Н-10
ГВП-864х864	150	894	894	10	4	1	7,6	16	Н-12
ГВП-895х895	150	925	925	10	4	1	8,3	24	Н-12,5
ГВП-1094х1094	300	1203	1203	14	36	1	122	Н-16
ГВП-1570х1372	300	1670	1472	15х20	48	1	174	Н-20
ГВП-666х666	130	700	700	6,5х12	16	1	24	24
ГВП-848х848	130	882	882	6,5х12	24	1	30,3	30,3	Н-5
ГВП-1008х1008	130	1044	1044	6,5х12	24	1	36,6	36,6	Н-6,3
ГВП-1145х1145	130	1185	1185	8,5	28	1	25,6	25,6	Н-8
ГВП-1388х1388	160	1428	1428	8,5	28	1	33,4	33,4	Н-10
ГВП-1686х1686	180	1726	1726	8,5	40	1	42,4	42,4	Н-12,5
