Описание

Гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам.

Применение вставки типа ГВК - для соединения воздуховода с вентилятором на стороне всасывания.

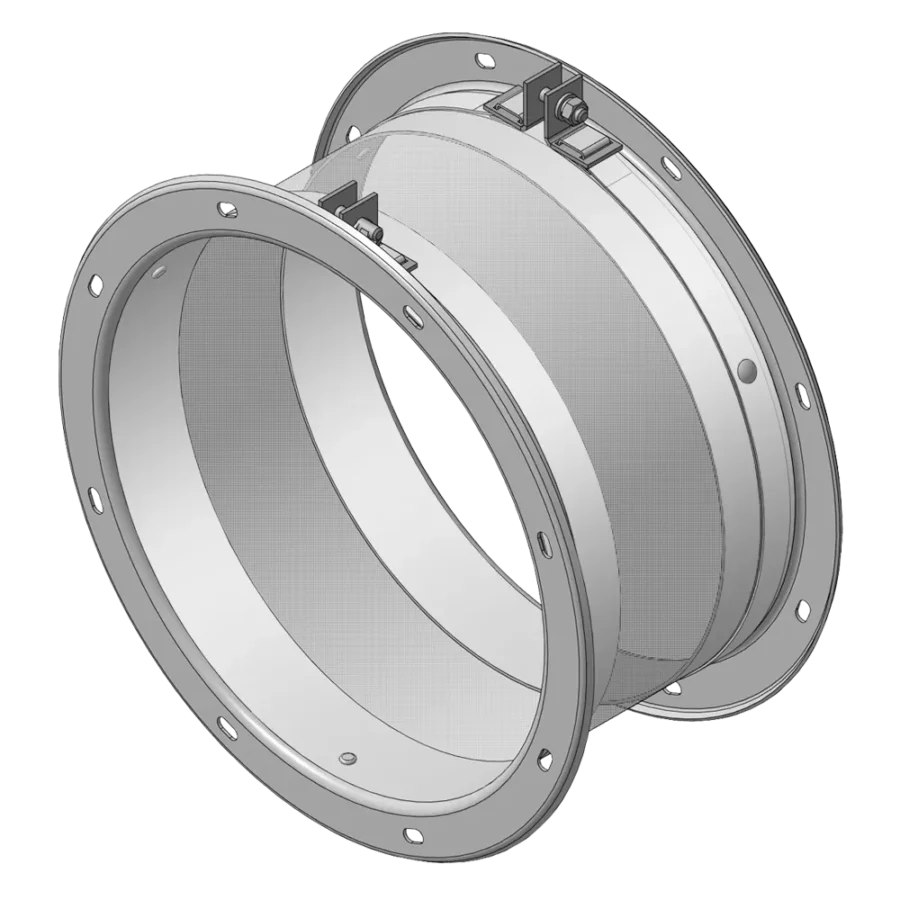

Каждая вставка состоит из двух фланцев с отверстиями для присоединения к воздуховодам и входным патрубкам вентиляторов. Фланцы соединены между собой гибким элементом.

Гибкие вставки для вентиляторов общего назначения «О» состоят из двух оцинкованных фланцев, соединенных между собой обычной лентой для гибких вставок.

Гибкие вставки для теплостойких вентиляторов и вентиляторов дымоудаления «ДуЖ» используются для перемещения воздушных смесей с температурой от -60 ̊ до 400ºС, состоят из двух оцинкованных фланцев, соединенных между собой стеклотканью.

Гибкие вставки для коррозионностойких вентиляторов и вентиляторов дымоудаления «КЖ» используются для перемещения воздушных смесей с температурой от -60 ̊ до 600ºС, состоят из фланцев из нержавеющей стали, соединенных между собой стеклотканью.

Условное обозначение

Пример обозначения при заказе

ГВК-315-О-У2 – Вставка гибкая ГВК -315 в общепромышленном исполнении, климатическое исполнение У2;

ГВК -500-ДуЖ-У2 – Вставка гибкая ГВК -500 в теплостойком исполнении, климатическое исполнение У2;

ГВК -900-КЖ-У2 – Вставка гибкая ГВК -900 в коррозионностойком исполнении, климатическое исполнение У2;

ГВК-200-В-У2 - Вставка гибкая ГВК -200 во взрывозащищенном исполнении, климатическое исполнение У2;

ГВК-700-ВК-У2 - Вставка гибкая ГВК -700 во взрывозащищенном коррозионностойком исполнении, климатическое исполнение У2.

Технические характеристики

Тип вентилятора	Тип вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора
2	2,5	2,8	3,15	3,55	4	4,25	4,5	5	5,6
ВР	85-77 исп.1	ГВК - 250	ГВК - 280	ГВК - 315	ГВК - 355	ГВК - 400	ГВК - 450	ГВК - 500	ГВК - 560
ВР	85-77 исп.5
ВР	80-76 исп.5
ВР	80-100 исп.5
ВР	280-46 исп.1	ГВК - 200	ГВК - 250	ГВК - 315	ГВК - 400	ГВК - 500
ВР	100-35 исп.1	ГВК - 140	ГВК - 180	ГВК - 315	ГВК - 355
ВР	100-45 исп.1	ГВК - 250
ВР	100-50 исп.1
ВР	180-55 исп.5
ВР	240-26 исп.1	ГВК - 200	ГВК - 250	ГВК - 315
ВР	120-28 исп.1	ГВК - 250
ВР	120-28 исп.5
ВР	120-45 исп.5	ГВК - 400П
ВО	ВО 6-300	ГВК - 400	ГВК - 500
ВО	ВО 16-280
ВО	ВО-Ф
ВО	ВО 2,3-130	ГВК - 400	ГВК - 500	ГВК - 560

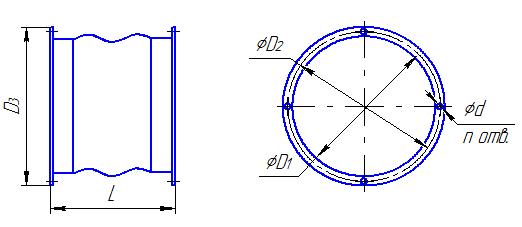

Наименование гибкой вставки	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	n	Масса, кг	Масса, кг
Наименование гибкой вставки	L	D 1	D 2	D 3	d	n	О	ДуЖ, КЖ
1	ГВК - 140	150	144	170	195	6,5х12	6	1,0	1,5
2	ГВК - 180	150	179	210	233	6,5х12	6	1,2	1,9
3	ГВК - 200	150	203	230	257	6,5х12	8	1,4	1,7
4	ГВК - 250	150	253	280	307	6,5х12	8	1,7	2,1
5	ГВК- 280	150	283	310	337	6,5х12	8	1,9	2,27
6	ГВК - 315	150	318	348	372	6,5х12	8	2,3	2,3
7	ГВК - 355	150	358	385	425	6,5х12	8	2,5	2,5
8	ГВК - 400	150	404	435	470	6,5х12	8	3,6	3,6
9	ГВК - 450	150	450	480	520	9	16	4,2	4,4
10	ГВК - 500	150	504	535	570	9	16	4,7	4,0
11	ГВК - 560	150	560	590	630	9	16	5,3	5,3
12	ГВК - 630	150	634	665	700	9	16	5,7	5,0
13	ГВК - 710	240	710	745	780	10,5х20	16	6,5	5,5
14	ГВК - 800	240	804	840	870	10,5х20	16	7,3	6,3
15	ГВК - 900	240	900	940	970	10,5х20	24	8,5
16	ГВК - 1000	240	1004	1035	1070	10,5х20	24	11,2	7,8
17	ГВК - 1120	240	1124	1155	1190	10,5х20	24	12,5
18	ГВК - 1250	240	1254	1290	1320	10,5х20	24	13,8	9,7
19	ГВК - 1400	300	1434	1490	15х25	32	139
20	ГВК - 1800	300	1800	1865	15×25	40	172
