Виброизоляторы

Виброизоляторы для вентиляции

Виброизоляторы предназначены для снижения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов. Другими словами, они применяются для снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал.

Применение виброизоляторов регламентируется в документе СП 51.13330.2011 «Защита от шума. Актуализированная редакция СНиП 23-03-2003»: «…11.21 Для предотвращения проникновения повышенного шума от оборудования в другие помещения здания следует виброизолировать агрегаты с помощью пружинных, резиновых или комбинированных виброизоляторов;…»

Крепление виброизоляторов к конструкциям регламентируется в СП 73.13330.2012 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП; 3.05.01-85»:

«…6.5.11 Вентиляторы радиальные на виброоснованиях и на жестком основании, устанавливаемые на фундаменты, должны закрепляться анкерными болтами. При установке вентиляторов на пружинные виброизоляторы последние должны иметь равномерную осадку. Виброизоляторы к полу крепить не требуется. 6.5.12. При установке вентиляторов на металлоконструкции виброизоляторы следует крепить к ним. Элементы металлоконструкций, к которым крепятся виброизоляторы, должны совпадать с соответствующими элементами рамы вентиляторного агрегата…»

Виброизоляторы резиновые и пружинные от производителя "Тайра"

ООО НЭМЗ «ТАЙРА» предлагает потребителям для своих вентиляторов виброизоляторы следующих типов: ДО, ВП, ВР.

За основу для производства пружинных виброизоляторов типа ДО была взята разработка ЦНИИПромзданий 1978 года Серия 3.001-2. Впоследствии, взамен части типоразмерной линейки (ДО-38, ДО-39, ДО-40, ДО-41), была разработана собственная линейка виброизоляторов типа ВП. При тех же характеристиках они отличаются меньшей металлоемкостью.

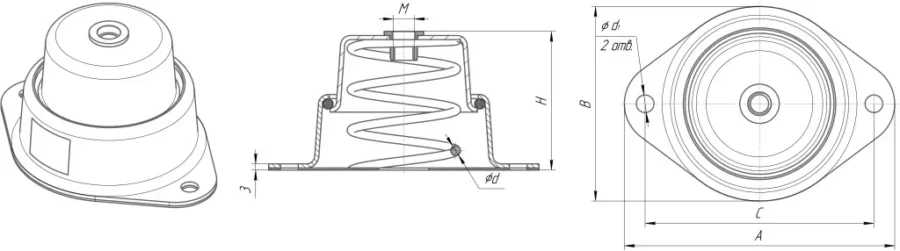

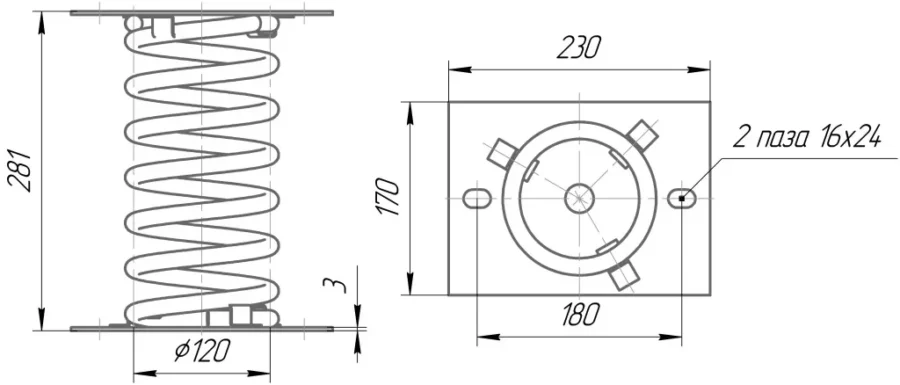

Конструктивно виброизолятор пружинный состоит из цилиндрической пружины, к торцевым виткам которой жестко прикреплены штампованные пластины. Типы ДО и ВП предназначены для эксплуатации при температурах до -40 градусов.

Для более удобного и быстрого монтажа-демонтажа вентиляторов рекомендуется использовать монтажные рамы. Монтажная рама жестко крепится к основанию (фундаменту). После чего на нее устанавливается вентилятор с уже закрепленными виброизоляторами. Виброизоляторы могут крепиться как на болтовое соединение, так и с помощью сварки.

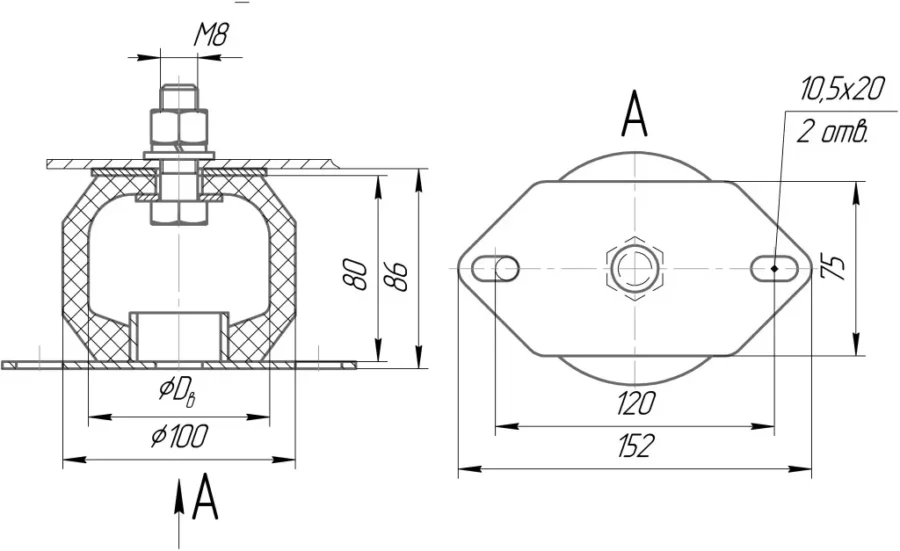

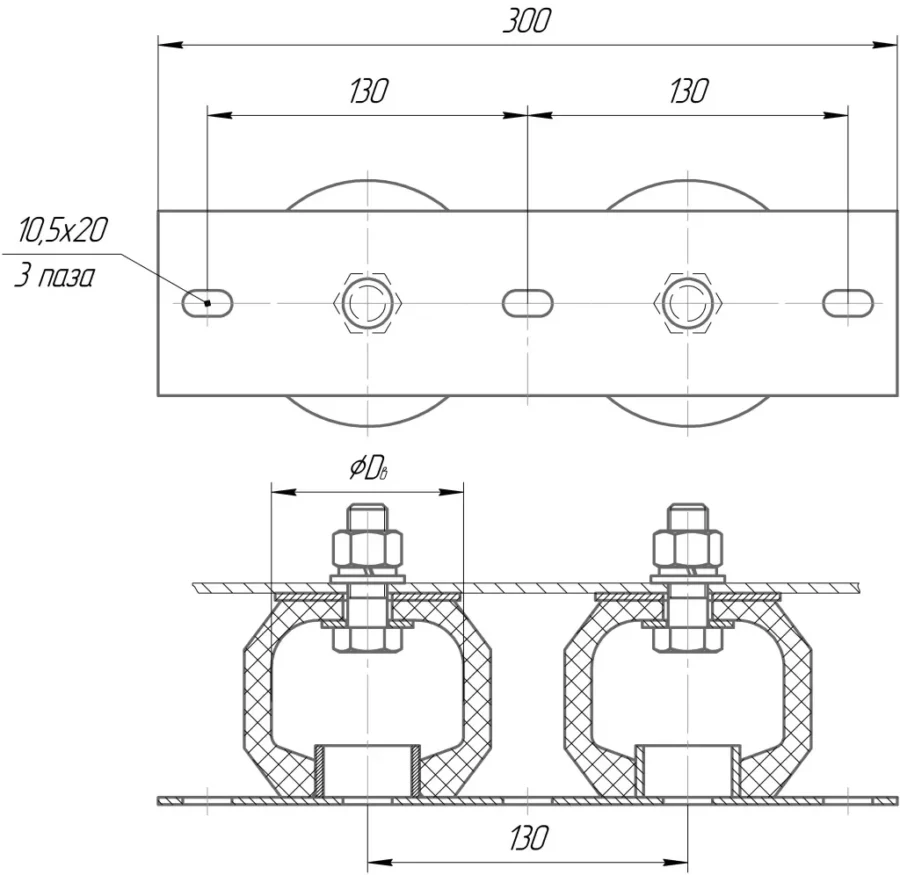

Виброизоляторы марки ВР применяются для комплектации взрывозащищенных промышленных вентиляторов. Материал – резиновая смесь 51-1562 по ТУ 105 1325-79. Температурный диапазон применения виброизоляторов типа ВР: до -25 градусов. Конструктивно состоит из резиновой пружинящей части и металлического подпятника, на выступающую втулку которого она просто надевается. Подпятник уже входит в комплект поставки.

Особенности эксплуатации виброизоляторов

• Следует обращать внимание на различие приведенных в таблицах параметров для разных типов виброизоляторов: нагрузка min- max и рабочая-предельная; высота пружины под нагрузкой и деформация пружины под нагрузкой. Параметры приводятся по результатам испытаний разработчиков.
• Деформация (осадка пружин) под нагрузкой, отличающейся от указанной в таблице, применяется пропорционально нагрузке.

Технические характеристики
