Описание

Назначение

Узлы прохода изготавливаются по ТУ 4863-076-11865045-2011 и предназначены для установки в местах прохода вентиляционных шахт круглого сечения в системах механической и естественной вентиляции на перекрытиях помещений общего назначения. Применяются для установки на них сверху дефлекторов, зонтов, воздуховодов. Снизу могут крепиться воздуховоды или клапаны типа УВК.

Условное обозначение

Пример обозначения при заказе

УП-О-250-БК-980-У2 – узел прохода вентиляционных шахт, общепромышленного исполнения, с диаметром D=250 мм, без встроенного клапана, длиной 980 мм, климатического исполнения У2.

Опции: стакан СТУМ, клапан типа УВК, поддон.

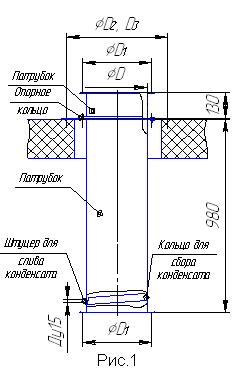

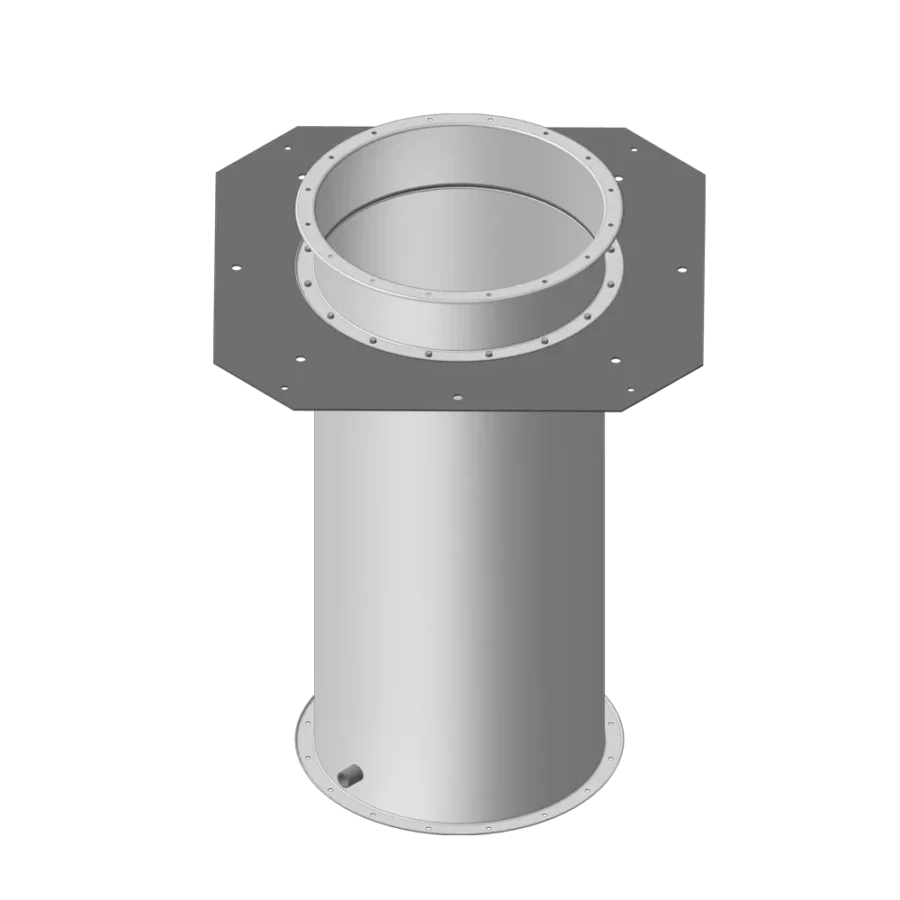

Узел прохода УП состоит (рис.1) из двух патрубков и опорного кольца между ними. Место соединения патрубков и опорного кольца при производстве уплотняется силиконовым герметиком.

Узлы прохода эксплуатируются в макроклиматических районах с умеренным (У) и холодным (УХЛ) климатом 1, 2 категорий размещения согласно ГОСТ 15150.

Технические характеристики

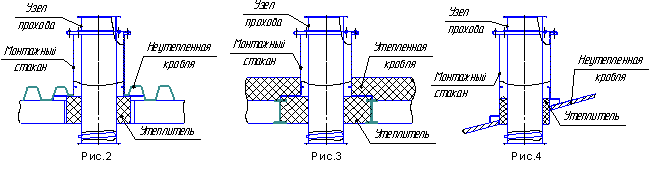

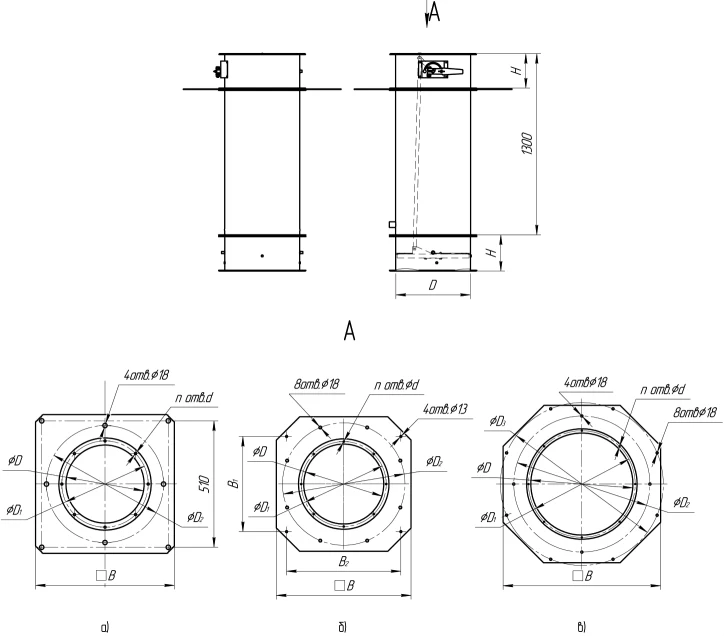

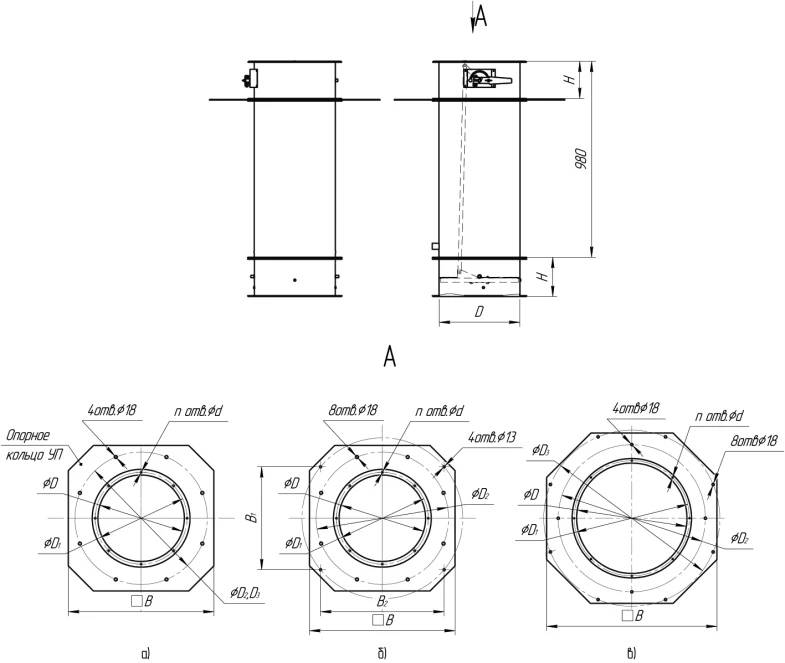

Обозна- чение	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Рис.
Обозна- чение	D	D 1	D 2	D 3	d	A	A 1	A 2	n	Н	Рис.
УП-200	200	230	472	-	6,5х12	560	-	-	8	190	а)
УП-250	250	280	472	-	6,5х12	560	-	-	8	190	а)
УП-280	280	310	472	-	6,5х12	560	-	-	8	190	а)
УП-315	315	348	472	-	6,5х12	560	-	-	8	190	а)
УП-355	355	385	772	-	6,5х12	848	600	720	8	190	б)
УП-400	400	435	772	-	6,5х12	848	600	720	8	190	б)
УП-450	450	480	772	-	9	848	600	720	16	190	б)
УП-500	500	535	772	-	9	848	600	720	16	190	б)
УП-560	560	590	1072	-	9	1140	760	880	16	190	б)
УП-630	630	665	1072	-	9	1140	760	880	16	240	б)
УП-710	710	745	1072	1283	10,5х20	1240	-	-	16	240	в)
УП-800	800	840	1072	1283	10,5х20	1240	-	-	16	240	в)
УП-900	900	940	1290	1546	10,5х20	1475	-	-	24	240	в)
УП-1000	1000	1035	1290	1546	10,5х20	1475	-	-	24	240	в)
УП-1250	1250	1290	1522	1868	10,5х20	1765	-	-	24	240	в)
