Описание

Назначение

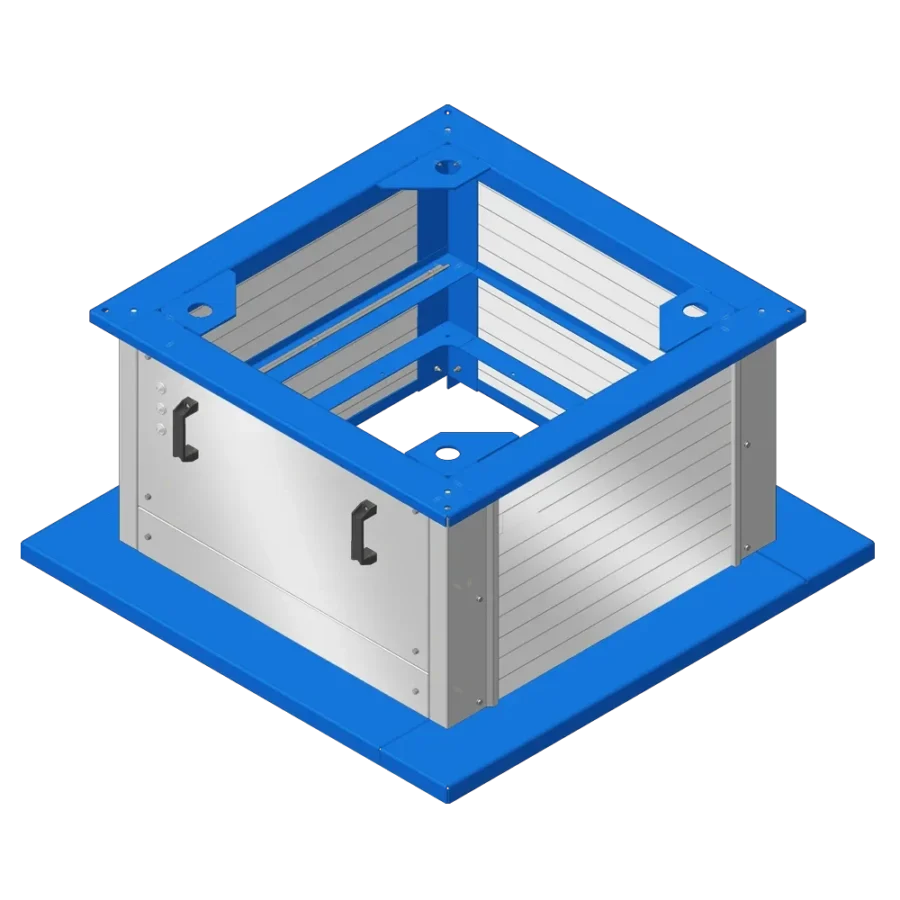

Стакан монтажный СТУМ предназначен для монтажа на нем крышных вентиляторов общеобменной вентиляции, крышных вентиляторов дымоудаления, узлов прохода или воздуховодов. СТУМ может устанавливаться на всех видах кровель, в том числе на мягких кровлях и на кровлях с уклоном. Максимальный угол наклона кровли 270. Стандартная высота стакана СТУМ - 600 мм.

Предназначен для эксплуатации в макроклиматических районах с умеренным (У1) климатом, при температуре окружающей среды от минуc 45ºС до плюс 40ºС, и холодным (УХЛ), с температурой окружающей среды от минус 60°С до плюс 45ºС.

Для холодного климата несущие элементы конструкции изготавливаются из стали 09Г2С или нержавеющей стали 12Х18Н10Т.

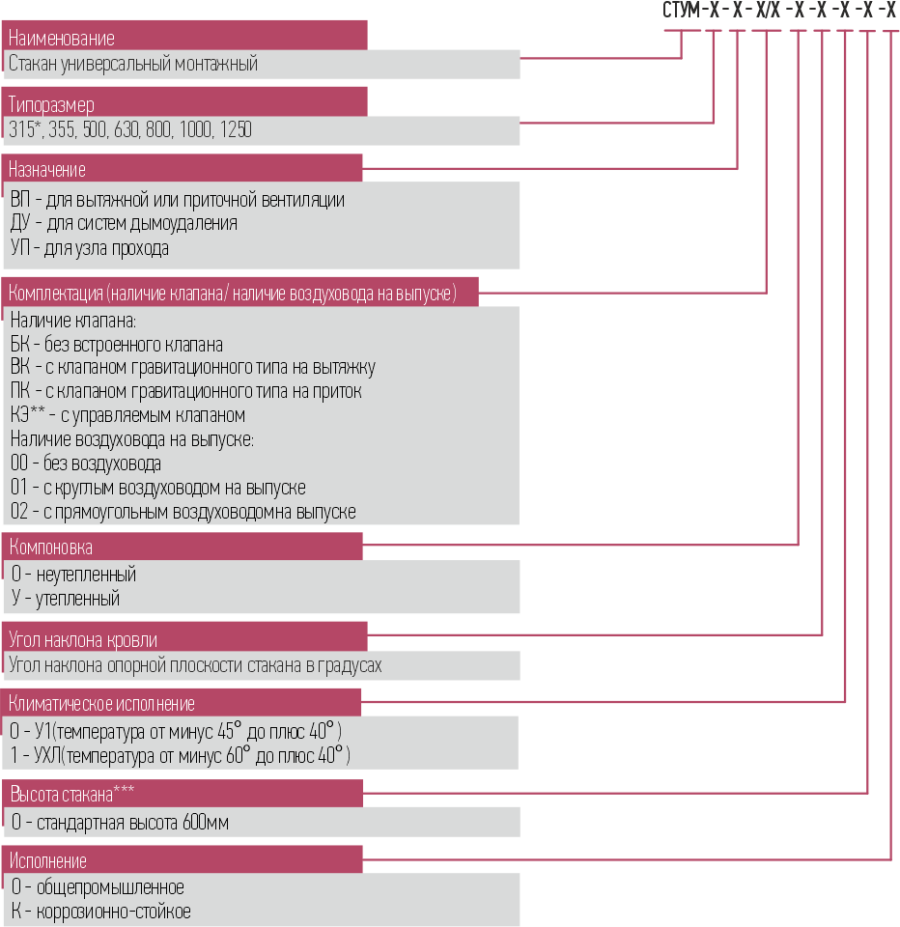

Стаканы изготавливаются по ТУ 4834-090-11865045-2012

Применение монтажного стакана позволяет

• Поднять вентилятор над кровлей на высоту снежного покрова в зимний период.
• Установить крышный вентилятор или узел прохода при необходимости на наклонной кровле.
• Упростить и удешевить процесс создания замкнутого теплого контура в зоне прохода перекрытия с целью предотвращения неконтролируемых потерь тепла из помещения.
• Упростить и удешевить процесс изготовления влагонепроницаемого примыкания гидроизоляции кровли к вентиляционной конструкции.
• Ускорить, облегчить и удешевить процесс монтажа и демонтажа вентилятора.

Конструкция СТУМ

Конструктивно стакан СТУМ состоит из следующих основных частей:

• поз.1 – нижняя опорная плита, предназначена для крепления стакана к несущим конструкциям кровли и распределения нагрузки;
• поз.2 – верхняя опорная плита, предназначена для установки на нее вентилятора (или другого устройства, смотри назначение), а также для крепления при перемещении (включает в себя по углам в горизонтальной плоскости четыре проушины с отверстиями, за которые крепятся стропы при подъеме и погрузке/разгрузке);
• поз.3 - рама стакана – сварная конструкция, несущая основную нагрузку;
• поз.4 - обшивка рамы;
• поз.5 - возможно размещение внутри стакана клапана.

Х - размер отверстия под стакан в кровле,
а - угол наклона опорной плоскости стакана в градусах,

Н - высота стакана (стандартная высота - 600 мм), возможно изготовление по размерам заказчика.

Клапан внутри стакана

В конструкцию стакана может входить клапан. В зависимости от назначения вентиляционной системы, клапан может быть вытяжной или подпора. По принципу действия клапаны являются обратными или гравитационными. В основе их действия лежит открывание клапана под действием потока (напора) воздуха, который возникает при включении вентилятора. При выключении вентилятора поток воздуха прекращается и лопатка (лопатки) клапана под воздействием гравитации (силы тяжести) на саму лопатку или противовес возвращается в исходное состояние. Клапан устанавливается на специальную технологическую полку при производстве.

При необходимости, если подводящие или отводящие воздуховоды имеют круглое сечение, в стакан без клапана на стадии проектирования закладывается круглый обратный клапан гравитационного типа ОКВк или ОКПк.

Утепление стакана

Не утепленный стакан изготавливается из оцинкованной стали. В утепленном, наружный слой обшивки выполнен из сэндвич-панели толщиной 50 мм.

Стаканы для систем дымоудаления

Внутренний слой стакана для систем дымоудаления изготовлен из огнеупорного материала с пределом огнестойкости Е90 (1,5 часа). В стакане для вентиляции или подпора воздуха огнеупорного слоя нет.

Технические характеристики

Стакан	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм
Стакан	А	В	L	X	C	c	N	N1	N2	E	E1
СТУМ-315	390	440	800	450	387	129	562	510
СТУМ-355	350	490	800	450	408	104/200/104	670	620	540
СТУМ-500	500	670	1100	600	588	147	850	800	720
СТУМ-630	650	820	1200	765	736	184	1010	960	880
СТУМ-800	815	980	1500	1000	910	227,5	1245	120	1109
СТУМ-1000	1030	1220	1700	1200	1136	284	1480	130	1348
СТУМ-1250	1200	1470	1900	1400	1386	346,5	1775	150	1636

Обозначение стакана	Масса стакана, кг	Масса стакана, кг	Масса стакана, кг	Масса стакана, кг	Масса стакана, кг	Масса стакана, кг	Масса стакана, кг	Масса стакана, кг
Обозначение стакана	Неутепленный без клапана	Неутепленный с клапаном ВК	Неутепленный с клапаном ПК	Неутепленный с клапаном КВУ	Утепленный без клапана	Утепленный с клапаном ВК	Утепленный с клапаном ПК	Утепленный с клапаном КВУ
СТУМ-ВП-315	43,5	48	49	-	51,2	55,7	56,7	-
СТУМ-ВП-355	40,2	45,4	46,3	52,2	51,1	56,3	57,2	65,2
СТУМ-ВП-500	69,5	78,1	80,3	84,8	82	90,5	92,7	102,8
СТУМ-ВП-630	78,3	89,5	92,5	100,4	93,1	104,3	107,3	120,5
СТУМ-ВП-800	123,8	139,5	146,7	152,4	140,3	156	163,2	174
СТУМ-ВП-1000	144	167,7	180,1	186,4	163,64	187,3	199,7	212,4
СТУМ-ВП-1250	176,4	206,3	222,7	228,6	198,6	228,5	244,9	259,3
СТУМ-ДУ-500	81,6	90,1	91,5	92,2	94,3	102,4	104,4	108,3
СТУМ-ДУ-630	91,3	101,7	104,7	110,3	106,3	116,7	119,2	129,2
СТУМ-ДУ-800	144,3	159,1	166,3	171,1	161,1	175,6	183,1	192,4
СТУМ-ДУ-1000	169,2	192,2	204,6	205,4	189	212	224,4	231,4
СТУМ-ДУ-1250	201,7	230,8	247,5	250,8	224,1	253,2	269,9	280,6

№ вентилятора	Принадлежности	Принадлежности	Принадлежности	Принадлежности
№ вентилятора	Стакан монтажный СТУМ	Поддон ПТ	Пластина переходная ПП	Клапаны КВУ-С
ВКР – 3,15	СТУМ - 355	ПТ - 700	300 х 500
ВКР – 3,55	СТУМ - 355	ПТ - 700	300 х 500
ВКР – 4	СТУМ - 500	ПТ - 1000	450 х 500
ВКР – 4,5	СТУМ - 500	ПТ - 1000	450 х 500
ВКР – 5	СТУМ - 500	ПТ - 1000	450 х 500
ВКР – 5,6	СТУМ - 630	ПТ - 1300	600 х 500
ВКР – 6,3	СТУМ - 630	ПТ - 1300	600 х 500
ВКР – 7,1	СТУМ - 800	ПТ - 1500	750 х 800
ВКР – 8	СТУМ - 800	ПТ - 1500	750 х 800
ВКР – 9	СТУМ - 1000	ПТ - 2000	1000 х 1000
ВКР – 10	СТУМ - 1000	ПТ - 2000	1000 х 1000
ВКР – 11,2	СТУМ - 1250	ПТ - 2000	1200 х 1200
ВКР – 12,5	СТУМ - 1250	ПТ - 2000	1200 х 1200
ВО-2,3-130-4	СТУМ - 500	ПТ - 1000	ПП - 4
ВО-2,3-130-5	СТУМ - 500	ПТ - 1000	ПП - 5
ВО-2,3-130-5,6	СТУМ - 630	ПТ - 1300	ПП -5,6
ВО-2,3-130-6,3	СТУМ - 630	ПТ - 1300	ПП – 6,3
ВО-2,3-130-7,1	СТУМ - 800	ПТ - 1500	ПП -7,1
ВО-2,3-130-8	СТУМ - 800	ПТ - 1500	ПП – 8
ВО-2,3-130-9	СТУМ - 1000	ПТ - 2000	ПП -9
ВО-2,3-130-10	СТУМ - 1000	ПТ - 2000	ПП – 10
ВО-2,3-130-11,2	СТУМ - 1250	ПТ - 2000	ПП -11,2
ВО-2,3-130-12,5	СТУМ - 1250	ПТ - 2000	ПП – 12,5
