Описание

Назначение

Сетка защитная типа СТ предназначена для защиты вентиляторов от внешнего механического воздействия и предотвращения попадания посторонних предметов крупнее 50мм в вентилятор.

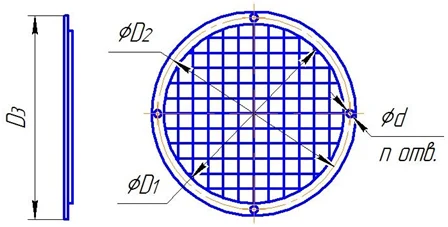

Сетка защитная конструктивно состоит из двух основных частей: соединительного фланца с крепежными отверстиями и самой сетки. Сетка может быть сварной, плетеной, просечной или вырубной – на усмотрение производителя.

Сетка выпускается в двух исполнениях: общепромышленном и жаро/коррозионостойком. Во втором случае она изготавливается из нержавеющей стали. Может применяться в системах ДУ.

Условное обозначение

Пример обозначения при заказе

СТ-315-О – Сетка защитная СТ-315 в общепромышленном исполнении;

СТ-900-КЖ – Сетка защитная СТ-900 в коррозионностойком исполнении.

Технические характеристики

Наименование защитной сетки	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	n	Масса, кг	Масса, кг
Наименование защитной сетки	D 1	D 2	D 3	d	n	О	КЖ
СТ - 140	140	170	193	6,5х12	6	0,11	0,11
СТ - 180	175	219	255	6,5х12	6	0,18	0,18
СТ - 200	203	230	257	6,5х12	8	0,16	0,16
СТ - 250	253	280	307	6,5х12	8	0,21	0,21
СТ- 280	283	310	337	6,5х12	8	0,28	0,28
СТ - 315	318	348	372	6,5х12	8	0,29	0,29
СТ - 355	358	-	-	-	-	0,7	0,7
СТ - 400	404	-	-	-	-	0,5	0,9
СТ - 450	450	-	-	-	-	1,1	1,1
СТ - 500	505	-	-	-	-	0,7	1,2
СТ - 560	560	-	-	-	-	1,3	1,3
СТ - 630	636	-	-	-	-	1,1	1,4
СТ - 710	708	-	-	-	-	1,5	1,5
СТ - 800	805	-	-	-	-	2,1	2,1
СТ - 900	903	-	-	-	-	2,2	2,2
СТ - 1000	1005	-	-	-	-	3,6	3,6
СТ - 1120	1123	-	-	-	-	3,8	3,8
СТ - 1250	1258	-	-	-	-	4,6	4,6
СТ - 1400	1402	-	-	-	-	5,5	5,5

Тип вентилятора	Тип вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора
2	2,5	2,8	3,15	3,55	4	4,25	4,5	5	5,6
ВР	85 - 77 исп.1	СТ - 250	СТ - 280	СТ - 315	СТ - 355	СТ - 400	СТ - 450	СТ - 500	СТ - 560
ВР	85 - 77 исп.5
ВР	80 - 76 исп.5
ВР	80 - 100 исп.5
ВР	280 - 46 исп.1	СТ - 200	СТ - 280	СТ - 315	СТ - 400	СТ - 500
ВР	100 - 35 исп.1	СТ - 140	СТ - 180
ВР	100 - 45 исп.1	СТ - 250
ВР	100 - 50 исп.1
ВР	180 - 55 исп.5
ВР	240 - 26 исп.1	СТ - 200	СТ - 250	СТ - 315
ВР	120 - 28 исп.1	СТ - 250
ВР	120 - 28 исп.5
ВР	120 - 45 исп.5	СТ - 400
ВО	ВО 6 - 300	СТ - 400	СТ - 500
ВО	ВО 16 - 280
ВО	ВО - Ф
ВО	ВО 2,3 - 130	СТ - 400	СТ - 500	СТ - 560
