Описание

Назначение

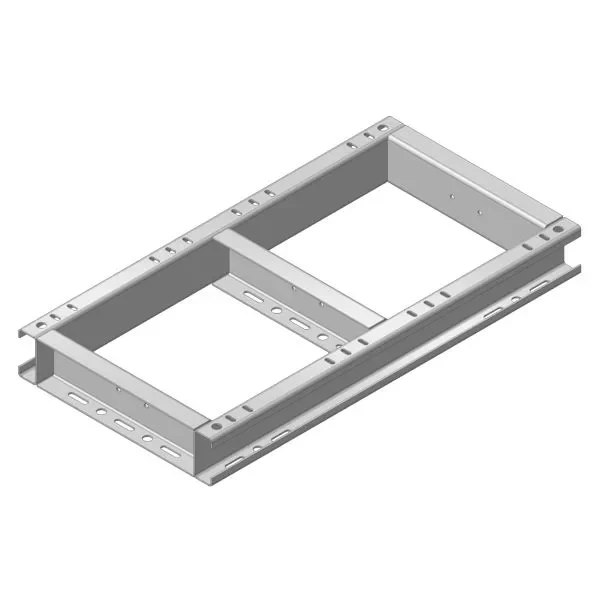

Рама монтажная применяется в качестве переходного элемента между вентилятором и фундаментом (основанием) и предназначена для удобства и ускорения монтажа и демонтажа. Рамы разработаны для большинства наиболее употребимых типоразмеров производимых вентиляторов.

Рама РМТ изготавливается, в зависимости от нагрузки (веса вентилятора), из металлического швеллера или гнутого профиля. Высота также подобрана из расчета предполагаемой нагрузки. Поверхность рамы грунтованная либо крашенная.

В верхней (ответной) части рамы имеется последовательность отверстий (пазов) для облегчения монтажа вентиляторов с виброопарами. Оси этих отверстий (пазов) по определению совпадают с аналогичными отверстиями несущих рам вентиляторов.

К основанию (фундаменту) рама может крепиться с помощью закладных, анкеров, дюбелей, сваркой или другим аналогичным способом по усмотрению потребителя.

Выбор монтажной рамы

Для самостоятельного подбора монтажных рам рекомендуется пользоваться таблицей 1.

Массо-габаритные характеристики монтажных рам приведены в таблице 2. Все размеры носят справочный характер.

Рамы высотой 35; 60 и 90мм изготавливаются из гнутого профиля

Рамы высотой 80 и 140мм изготавливаются из швеллера

Если угол поворота корпуса равен 1800, то изготавливается специальная рама под вентилятор.

Условное обозначение

Пример обозначения при заказе монтажной рамы

РМТ-800х420 – Рама монтажная РМТ-800х420

Технические характеристики

Тип вентилятора	Тип вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора	Типоразмер вентилятора
Тип вентилятора	Тип вентилятора	2	2,5	2,8	3,15	3,55	4	4,25	4,5	5	5,6
ВР	85-77 исп.1	450х300	450х300	520х372	520х372	660х402	660х402	800х420	800х420
ВР	85-77 исп.5
ВР	80-76 исп.5
ВР	80-100 исп.5
ВР	280-46 исп.1	410х270	450х300	520х372	660х402	800х420*
ВР	280-46 исп.1	410х270	450х300	520х372	660х402	962х568*
ВР	100-35 исп.1	520х372	520х372	800х420	814х500
ВР	100-45 исп.1	660х402
ВР	100-50 исп.1
ВР	180-55 исп.5
ВР	240-26 исп.1	410х270	450х300	520х372
ВР	120-28 исп.1	800х420
ВР	120-28 исп.5
ВР	120-45 исп.5	1280х500

*	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	800х420
*	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	962х568
**	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	900х500
**	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	для двигателей до 11кВт включительно	1056х667
