Описание

Пост дистанционного управления ПДУ-N, предназначен для дистанционного (проводного) управления работой оборудования и подключается к щитам управления:

· вентиляторов типа ЩАУ-В (за исключением некоторых канальных);

· отопительными агрегатами типа ЩАУ-АО;

· электрокалориферных установок типа ЩАУ-СФОЦ;

· вентиляционных установок типа ЩАУ-СА.

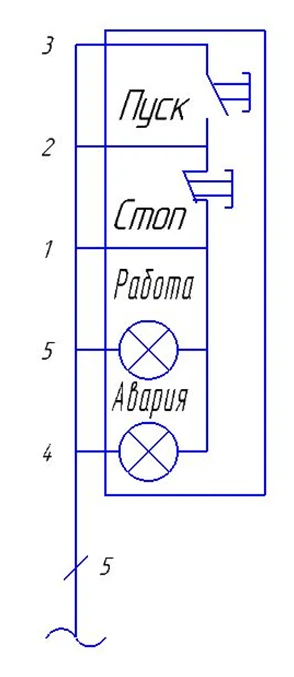

Конструктивно ПДУ-N состоит из пластикового корпуса кнопочного поста КП-104 (габаритные размеры Д х В х Ш 195х65х72), сальника ввода кабеля/провода, светосигнальной и коммутационной арматуры, расположенной на верхней крышке корпуса. Арматура состоит из двух кнопок (зеленая и красная) и двух световых индикаторов (зеленый и красный). Каждый элемент арматуры рядом имеет обозначение функции элемента (ПУСК, СТОП, РАБОТА, АВАРИЯ).

Рабочее напряжение ПДУ определяется напряжением питания схемы, в которую включается ПДУ (напряжение светосигнальной арматуры). Как правило, если в схеме управления присутствует контроллер, то используется ПДУ - 24. Вид рабочего напряжения (постоянное или переменное) не имеет значения.

Щит управления, к которому подключается ПДУ, обязательно, для безопасности обслуживающего персонала, должен иметь переключатель управления «Местное/ Дистанционное».
