Описание

Назначение

Поддоны типа ПТ предназначены для сбора и удаления влаги под крышными вентиляционными конструкциями (узлы прохода вентиляционных шахт через перекрытия, крышные вентиляторы общеобменной или противопожарной систем вентиляции на монтажных стаканах и без них). Влага, как правило, может появиться в результате:

• конденсата, образующегося в зоне соприкосновения теплой и холодной зон воздуха;
• осадков, проникающих через неплотности примыканий.

Конструкция поддона ПТ

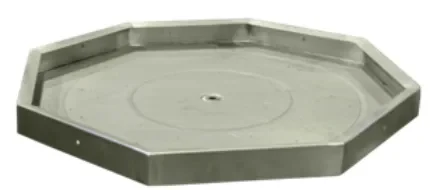

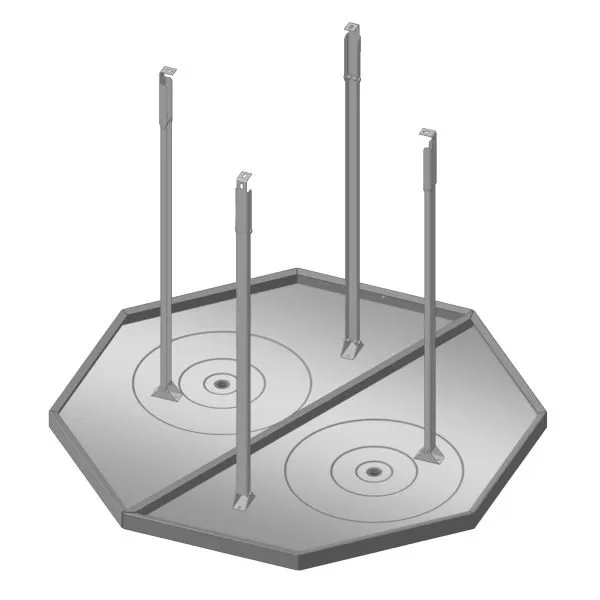

Поддон ПТ представляет собой конструкцию из оцинкованной стали в форме правильного восьмиугольника с отбортовкой и четырех вертикальных стоек для крепления. Для отвода влаги при угрозе ее большого количества по центру поддона предусмотрен сливной штуцер, к которому можно подключить отводящую магистраль.

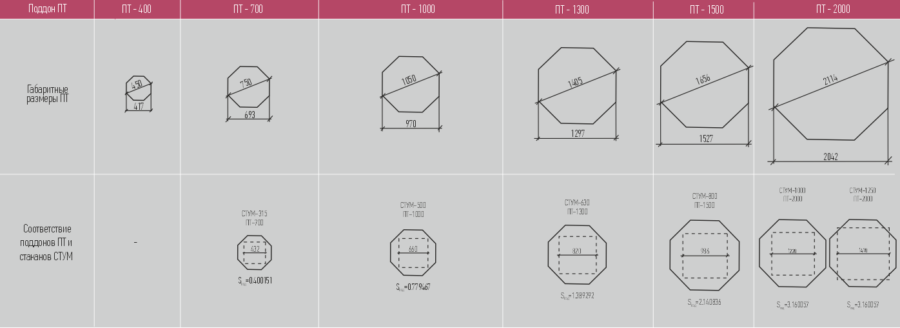

Типоразмер поддона – округленное для удобства использования расстояние между противоположными углами или противоположными сторонами. Стандартных типоразмеров семь.

Условное обозначение

Пример обозначения при заказе поддона

ПТ-1000-УХЛ1 – Поддон ПТ, типоразмер 1000 для климатического исполнения УХЛ1.

Технические характеристики

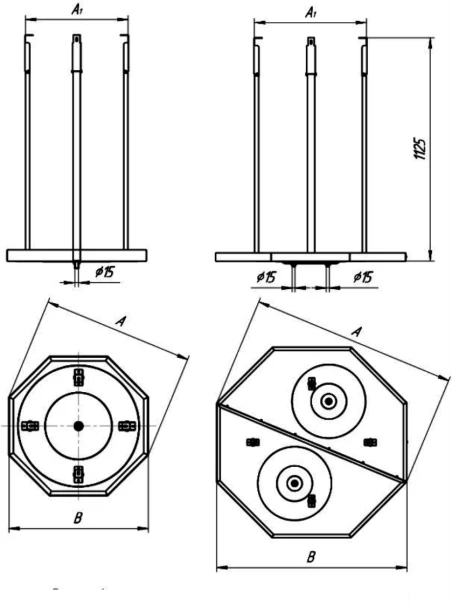

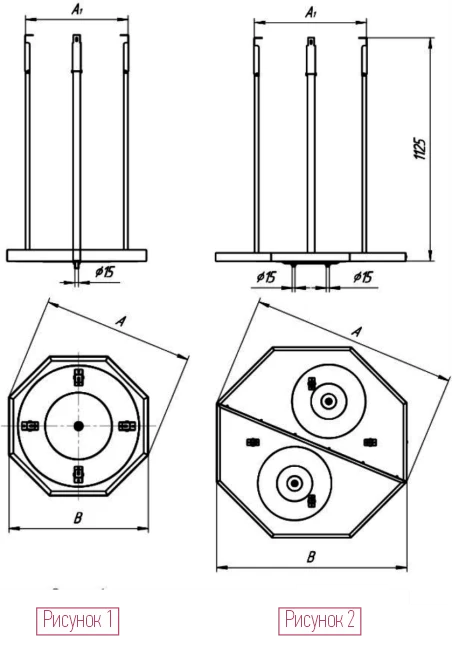

Обозначение поддона	Рис.	В, мм	А, мм	А 1 , мм	Масса,кг	Монтажный стакан СТУМ (вентилятор, устанавливаемый на стакан)	Диаметр воздуховода (вентилятор без стакана)
ПТ – 400	1	417	360	450	7,2	-	200, 250, 315, 355
ПТ – 700	1	693	510	750	12,2	СТУМ-355 (ВКР-3,15; 3,55)	400, 450,500,560,630
ПТ – 1000	1	970	702	1050	17,6	СТУМ-500 (ВКР-4; ВКР-4,5; ВКР-5)	710,800,900
ПТ – 1300	2	1297	832	1405	29,5	СТУМ-630 (ВКР-5,6; ВКР-6,3)	1000, 1120
ПТ – 1500	2	1527	1002	1656	37,6	СТУМ-800 (ВКР-7,1; ВКР-8)	1250
ПТ – 1600	2	1677	1232	1738	41,8	-	-
ПТ – 2000	2	2042	1470	2114	56,4	СТУМ-1000 (ВКР - 9;10), СТУМ-1250 (ВКР- 11,2;12,5)	-
