Описание

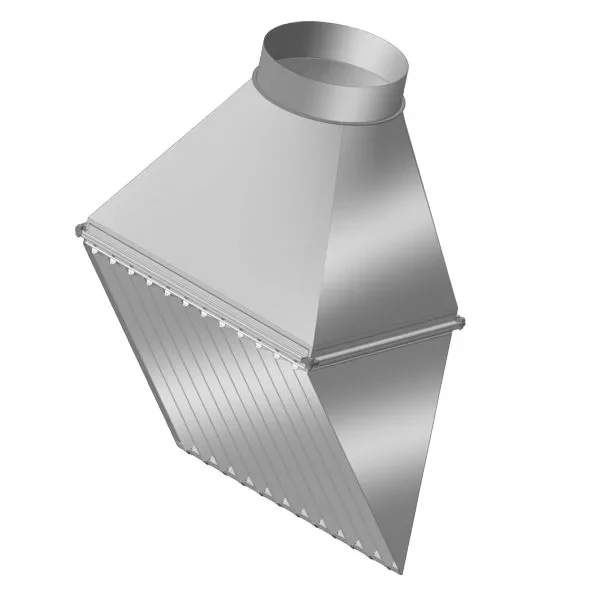

Назначение панелей равномерного всасывания

Панели равномерного всасывания предназначены для удаления вредных выделений при сварке мелких и средних изделий как на стационарных рабочих местах и при сварке крупных изделий так и не на стационарных рабочих местах.

Коэффициент сопротивления ξ = 1,0

Панели равномерного всасывания изготавливаются по ТУ 4863-085-11865045-2011.

Пример обозначения при заказе панелей равномерного всасывания 1П6, 1П9

1Пб-600х645-УХЛ3 - панель равномерного всасывания с размером 600 х 645 мм для районов с умеренным и холодным климатом, категории размещения 3.

Технические характеристики

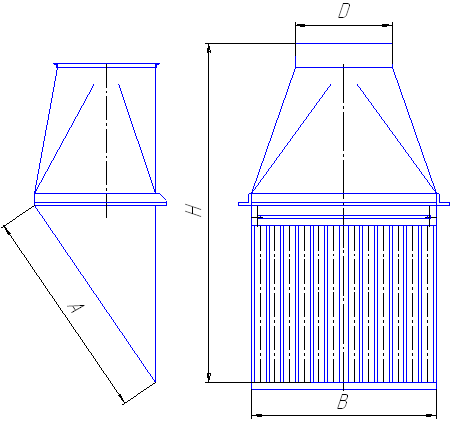

Обозначение	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Масса, кг
Обозначение	А	В	D	H	Масса, кг
1П6	645	600	280	1000	13
1П9	645	900	315	1000	17

Тип панели	Скорость воздуха в живом сечении, м/сек	Скорость воздуха в живом сечении, м/сек	Скорость воздуха в живом сечении, м/сек	Скорость воздуха в живом сечении, м/сек	Скорость воздуха в живом сечении, м/сек	Живое сечение, м 2	Ширина и высота, мм
Тип панели	2,0	3,0	4,0	5,0	6,0	Живое сечение, м 2	Ширина и высота, мм
Тип панели	Расход воздуха, м 3 /час	Расход воздуха, м 3 /час	Расход воздуха, м 3 /час	Расход воздуха, м 3 /час	Расход воздуха, м 3 /час	Живое сечение, м 2	Ширина и высота, мм
1П6	620	930	1200	1550	1860	0,11	600 х 645
1П9	935	1400	1870	2340	2810	0,13	900 х 645
