Описание

Насадки с водоотводящим кольцом предназначены для установки на выхлопных участках воздуховодов вентиляционных систем с целью сбора и удаления атмосферных осадков, тем самым, предотвращая их попадание в вентиляторы и в части систем, проложенных в объеме здания или помещения. Изготавливаются из углеродистой стали.

Основным элементом насадка является конфузор, установленный между двумя фланцами концевого участка выхлопной шахты. В месте установки конфузора за счет вставки втулок между фланцами образуется зазор, равный 20-30 мм, сквозь который происходит удаление скапливающихся атмосферных осадков на кровлю.

Насадки изготавливаются по ТУ 4863-074-11865045-2011.

Условное обозначение

Пример обозначения при заказе

НВК-280-УХЛ1 – насадок с водоотводящим кольцом с диаметром D=280 мм, климатического исполнения УХЛ 1 по ГОСТ 15150.

Технические характеристики

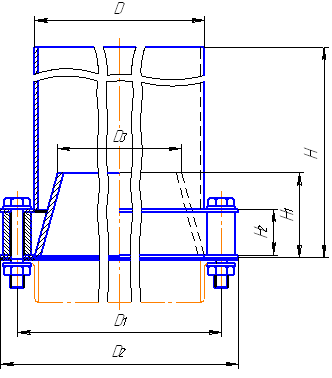

Обозначение	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Масса, кг
Обозначение	D	D 1	D 2	D 3	Н	Н 1	Н 2	Масса, кг
НВК – 280	280	310	330	250	1000	50	20	13,0
НВК – 315	315	348	365	290	1100	50	20	17,0
НВК – 355	355	385	405	330	1100	50	20	19,0
НВК – 400	400	435	450	370	1200	50	20	23,0
НВК – 450	450	480	500	410	1300	50	20	27,0
НВК – 500	500	535	550	460	1400	50	20	32,0
НВК – 560	560	590	610	520	1400	50	20	35,0
НВК – 630	630	665	680	590	1500	50	20	42,0
НВК – 710	710	745	760	660	1600	80	30	50,0
НВК – 800	800	840	864	760	1700	80	30	62,0
НВК – 900	900	940	964	850	1800	80	30	73,0
НВК – 1000	1000	1040	1064	950	2000	100	30	89,0
НВК – 1120	1120	1165	1192	1070	2300	100	30	114,0
НВК – 1250	1250	1290	1322	1190	2500	100	30	136,0
