Описание

Применение дефлекторов

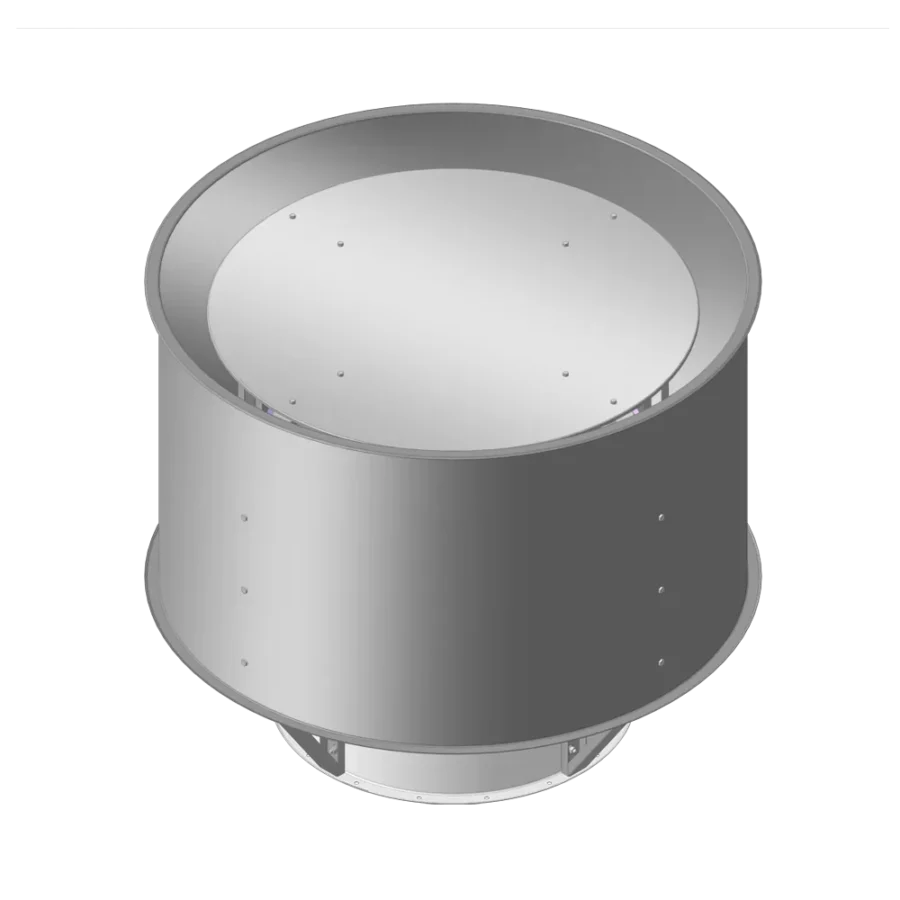

Дефлекторы предназначены для установки на вытяжных шахтах круглого сечения в системах естественной вентиляции для обеспечения воздухообмена за счет теплового и ветрового напора.

Современная конструкция разрабатывалась по типу серии 5.904-51. В литературе можно встретить другое, более старое название – дефлектор ЦАГИ. Типоразмеры обозначались номерами от 3 до 10 и предназначались для воздуховодов диаметром от 300 до 1000 мм.

Как выбрать типоразмер

Типоразмер принимается соответственно наружному размеру горловины шахты, диаметр от 100 мм до 1400 мм.

Присоединительные размеры соответствуют нормируемым размерам воздуховодов и присоединительным размерам узлов прохода вентиляционных шахт через перекрытия.

Возможно изготовление с другими, не стандартными размерами, или по чертежу заказчика.

Выбор типоразмера производится в соответствии с расчетным количеством воздуха. Для эффективной работы дефлектор должен быть установлен на 1,5 – 2,0 м выше конька крыши.

Дефлекторы ДТ изготавливаются по ТУ 4863-078-11865045-2011 как с фланцевым, так и с ниппельным соединением.

Он может эксплуатироваться в макроклиматических районах в климатическом исполнении У1 и УХЛ1 по ГОСТ 15150.

Температура перемещаемого воздуха - до плюс 800С и относительная влажность до 60%. Температура окружающей среды от минус 600С до плюс 400С.

Условное обозначение

Пример обозначения при заказе

ДТ-180-Н-УХЛ1 – дефлектор ДТ диаметром 180 мм на ниппельном соединении, климатического исполнения УХЛ1 по ГОСТ 15150.

ДТ-280-Ф-УХЛ1 – дефлектор ДТ диаметром 280 мм на фланцевом соединении, климатического исполнения УХЛ1 по ГОСТ 15150.

Технические характеристики

Обозначение дефлектора	Диаметр воздуховода D, мм	Высота Н, мм	Диаметр цилиндра D 1 , мм	D 2	Высота цилиндра H 1 , мм	n	d	Масса, кг
ДТ-100	100	170	200	130	120	4	10,5х20	0,8
ДТ-125	125	210	250	155	150	4	10,5х20	1,1
ДТ-140	140	240	280	170	170	4	10,5х20	1,4
ДТ-160	160	270	320	190	190	4	10,5х20	1,7
ДТ-180	180	300	360	210	215	4	10,5х20	2,0
ДТ-200	200	310	400	230	220	8	10,5х20	5,0
ДУТ-200	200	310	400	230	220	8	6,5х12	7
ДТ-250	250	390	450	280	275	8	10,5х20	6,5
ДУТ-250	250	390	450	280	275	8	6,5х12	9
ДТ-280	280	435	500	310	315	8	10,5х20	8,5
ДУТ-280	280	435	500	310	315	8	6,5х12	12
ДТ-315	315	490	560	348	350	8	10,5х20	9,5
ДУТ-315	315	490	560	348	350	8	6,5х12	13
ДТ-355	355	550	630	385	390	8	10,5х20	11,5
ДУТ-355	355	550	630	385	390	8	6,5х12	16
ДТ-400	400	620	710	435	440	8	10,5х20	14,5
ДУТ-400	400	620	710	435	440	8	6,5х12	20
ДТ-450	450	790	800	480	495	16	9	32
ДУТ-450	450	790	800	480	495	16	9	38
ДТ-500	500	870	900	535	550	16	9	38
ДУТ-500	500	870	900	535	550	16	9	45
ДТ-560	560	970	1000	590	620	16	9	45
ДУТ-560	560	970	1000	590	620	16	9	54
ДТ-630	630	985	1125	665	700	16	10,5х20	51
ДУТ-630	630	985	1125	665	700	16	10,5х20	63
ДТ-710	710	1220	1250	745	780	16	10,5х20	66
ДУТ-710	710	1220	1250	745	780	16	10,5х20	79
ДТ-800	800	1370	1400	840	880	16	10,5х20	82
ДУТ-800	800	1370	1400	840	880	16	10,5х20	98
ДТ-900	900	1540	1750	940	1060	24	10,5х20	90
ДУТ-900	900	1540	1750	940	1060	24	10,5х20	163
ДТ-1000	1000	1770	2000	1035	1220	24	10,5х20	110
ДУТ-1000	1000	1770	2000	1035	1220	24	10,5х20	209
ДТ-1250	1250	2125	2500	1290	1260	24	10,5х20	290
ДУТ-1250	1250	2125	2500	1290	1260	24	10,5х20	329
ДТ-1400	1400	2080	2800	1430	1290	24	10,5х20	320
