Циклоны ЦН могут использоваться как самостоятельно, так и как аппараты для предварительной очистки газов. В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу.

Одиночные циклоны изготавливают с правым или левым вращением газового потока. В зависимости от производительности по газу и условий применения циклоны изготавливаются разных диаметров (200-2000 мм).

Эффективность очистки газа в циклоне ЦН определяется дисперсным составом и плотностью частиц улавливаемой пыли, а также вязкостью газа, зависящей от его температуры. При уменьшении диаметра циклона и повышения до определенного предела скорости газа в циклоне эффективность очитки возрастает.

График для определения потерь давления в циклонах ЦН-15 диаметром 200-1200 мм

при температуре воздуха t=20oС, Р=760 мм рт.ст

Технические характеристики

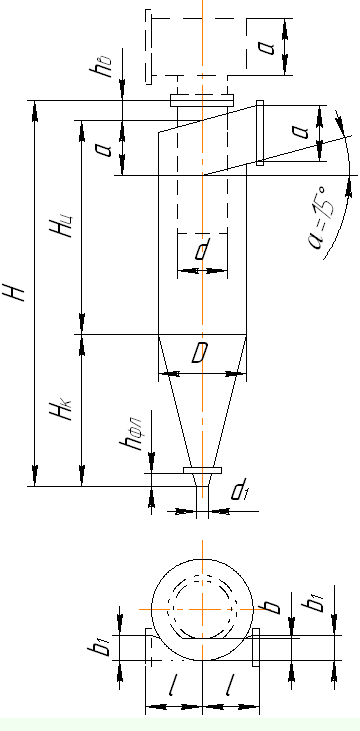

D	a	b	b 1	d	d 1	H	H ц	H к	h b	h фл	l 1
200	132	40	52	120	80	912	452	400	60	20	120
300	198	60	78	180	120	1368	678	600	90	30	180
400	264	80	104	240	140	1824	904	800	120	40	240
500	330	100	130	300	170	2280	1130	1000	150	50	300
600	396	120	156	360	200	2736	1356	1200	180	60	360
700	462	140	182	420	220	3192	1582	1400	210	70	420
800	528	160	208	480	240	3648	1808	1600	240	80	480
900	594	180	234	540	270	4104	2034	1800	270	90	540
1000	660	200	260	600	300	4560	2260	2000	300	100	600
1200	792	240	312	720	360	5472	2712	2400	360	120	720
1400	924	280	364	840	420	6384	3164	2800	420	140	840
1600	1056	320	416	960	480	7296	3616	3200	480	160	960
1800	1188	360	468	1080	540	8208	4068	3600	540	180	1080
2000	1320	400	520	1200	600	9120	4520	4000	600	200	1200

Типоразмер	Производительность,м 3 /ч	Производительность,м 3 /ч	Рабочий объем бункера, м 3	Масса, кг
Типоразмер	при ω = 2,5 м/с	при ω = 4 м/с	Рабочий объем бункера, м 3	Масса, кг
ЦН-15-300П	630	1000	0,17	208
ЦН-15-400П	1100	1800	0,146	275
ЦН-15-500П	1800	2800	0,205	385
ЦН-15-600П	2500	4100	0,327	520
ЦН-15-700П	3500	5500	0,465	660
ЦН-15-800П	4500	7200	0,56	825
ЦН-15-900П	5700	9200	0,64	1010
ЦН-15-1000П	7100	11300	0,72	1195
ЦН-15-1200П	10200	16200	1,07	1630
ЦН-15-1400П	13900	22200	1,42	2180
ЦН-15-300х2УП	1270	2000	0,2	277
ЦН-15-300х2СП	1270	2000	0,2	307
ЦН-15-400х2УП	2300	3600	0,31	456
ЦН-15-400х2СП	2300	3600	0,31	475
ЦН-15-500х2УП	3500	5600	0,5	680
ЦН-15-500х2СП	3500	5600	0,5	675
ЦН-15-600х2УП	5100	8100	0,595	890
ЦН-15-600х2СП	5100	8100	0,595	870
ЦН-15-700х2УП	6900	11100	0,825	1140
ЦН-15-700х2СП	6900	11100	0,825	1110
ЦН-15-800х2УП	9000	14400	1,15	1475
ЦН-15-800х2СП	9000	14400	1,15	1430
ЦН-15-900х2УП	11400	18300	1,45	1830
ЦН-15-900х2СП	11400	18300	1,45	1760

Типоразмер	Производительность, м 3 /ч	Производительность, м 3 /ч	Рабочий объем бункера, м 3	Масса, кг
Типоразмер	при ω = 2,5 м/с	При ω = 4 м/с	Рабочий объем бункера, м 3	Масса, кг
ЦН-15-400х4УП	4500	7200	0,54	850
ЦН-15-400х4СП	4500	7200	0,54	840
ЦН-15-500х4УП	7000	11300	0,77	1225
ЦН-15-500х4СП	7000	11300	0,77	1165
ЦН-15-600х4УП	10200	16300	1,11	1700
ЦН-15-600х4СП	10200	16300	1,11	1615
ЦН-15-700х4УП	13800	22000	1,5	2210
ЦН-15-700х4СП	13800	22000	1,5	2130
ЦН-15-800х4УП	18100	28900	2,27	2870
ЦН-15-800х4СП	18100	28900	2,27	2760
ЦН-15-900х4УП	22800	36600	2,28	3610
ЦН-15-900х4СП	22800	36600	2,28	3450
ЦН-15-500х6УП	10600	16900	1,3	1960
ЦН-15-500х6СП	10600	16900	1,3	1900
ЦН-15-600х6УП	15300	24400	2	2720
ЦН-15-600х6СП	15300	24400	2	2640
ЦН-15-700х6УП	20800	33100	2,67	3550
ЦН-15-700х6СП	20800	33100	2,67	3430
ЦН-15-800х6УП	27100	43300	3,82	4640
ЦН-15-800х6СП	27100	43300	3,82	4440
ЦН-15-900х6УП	34300	54900	5,55	5810
ЦН-15-900х6СП	34300	54900	5,55	5580
ЦН-15-500х8УП	14100	22600	2,33	2720
ЦН-15-500х8СП	14100	22600	2,33	2640
