Описание

Цифра 15 указывает на угол входа потока воздуха (в градусах) относительно горизонтали в завихрителе циклона. Угол 15° обеспечивает оптимальный баланс между высокой эффективностью улавливания пыли и умеренным аэродинамическим сопротивлением всей системы. Это самая популярная и универсальная конструкция среди промышленных циклонов.
Установка двух циклонов вместо одного используется для увеличения производительности по воздуху без потери качества очистки.
Групповое исполнение из двух циклонов (x2) обеспечивает высокую пропускную способность при сохранении максимальной эффективности очистки. Группа из двух циклонов подходит для относительно небольших объёмов газа. У каждого циклона свой входной патрубок для запылённого воздуха, своя цилиндрическая и коническая часть, своя выхлопная труба. После того как в каждом отдельном циклоне воздух очистился и поднялся по своей выхлопной трубе, эти отдельные очищенные потоки объединяются коллектором и направляются дальше.

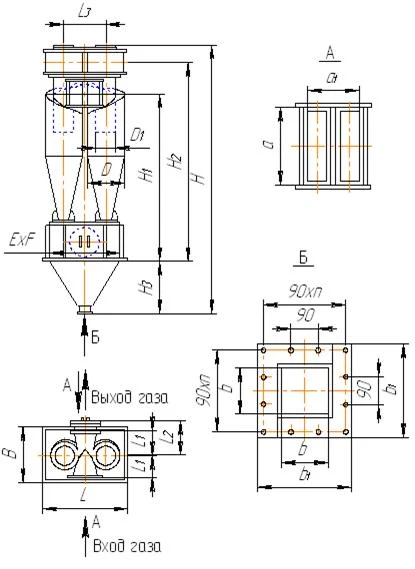

Технические характеристики

ЦН-15- 300х2УП	ЦН-15- 400х2УП	ЦН-15- 500х2УП	ЦН-15- 600х2УП	ЦН-15- 700х2УП	ЦН-15- 800х2УП	ЦН-15- 900х2УП
L	760	860	1160	1260	1460	1660	1860
L 1	230	290	360	420	480	540	600
L 2	330	380	430	480	480	530	580
L 3	320	424	524	624	724	824	924
B	560	660	760	860	860	960	1060
H	2643	3350	4066	4682	5488	6204	6910
H 1	1820	2312	2715	3120	3612	4115	4508
H 2	2053	3187	3110	3593	4166	4749	5222
H 3	460	560	760	860	1060	1160	1360
D	300	400	500	600	700	800	900
D 1	180	240	300	360	420	480	540
ExF	700х500	800х600	1100х700	1200х800	1400х800	1600х900	1800х1000
а	198	264	330	396	462	528	594
а 1	176	232	284	336	388	440	492
b	200	200	200	200	200	200	200
b 1	310	310	310	310	310	310	310
n	3	3	3	3	3	3	3
