Циклоны групповые ЦН-11

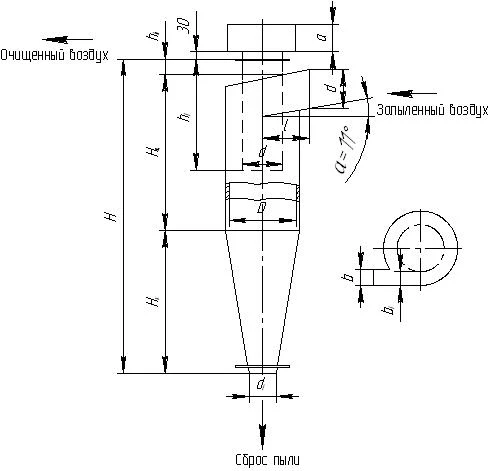

Условное обозначение

Общая информация

Циклоны являются наиболее распространенными аппаратами газоочистки, широко применяемыми для отделения пыли от газов и воздуха (в том числе аспирационного) в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетики и др.

Циклоны обеспечивают очистку газов эффективностью 80 – 95% от частиц пыли размером более 10 мкм. В основном их рекомендуется использовать для предварительной очистки газов и устанавливать перед высокоэффективными аппаратами (например, фильтрами или электрофильтрами). В ряде случаев достигаемая эффективность циклонов оказывается достаточной для выброса газов или воздуха в атмосферу.

Запыленный воздух входит в корпус циклона со скоростью до 20 м/с, совершая вращательное движение в кольцевом пространстве между стенкой корпуса и внутренней трубой, перемещаясь далее в коническую часть корпуса. Под действием центробежной силы пылевые частицы, перемещаясь радиально, прижимаются к стенкам корпуса. Воздух, освобожденный от пыли, выходит наружу через внутреннюю трубу, а пыль поступает в сборный бункер.

В зависимости от производительности циклоны можно устанавливать по одному (одиночные циклоны) или объединять в группы из двух, четырех, шести или восьми циклонов (групповые циклоны).

Эффективность очистки газа в циклоне определяется дисперсным составом и плотностью частиц улавливаемой пыли, а также вязкостью газа, зависящей от его температуры. При уменьшении диаметра циклона и повышении до определенного предела скорости газа в циклоне эффективность очистки возрастает.

Эффективность очистки, указанная в технических характеристиках, может быть достигнута лишь при условии соответствия между типоразмером циклона и его производительностью.

Эффективность очистки резко снижается при подсосе атмосферного воздуха внутрь циклона, особенно через бункер. Допустимая величина подсоса 5 – 8%.

Типоразмер циклона выбирают исходя из производительности с учетом оптимальной скорости в цилиндрической части циклона.

Пример обозначения при заказе

ЦН-11-П-800×1УП – одиночный циклон с углом наклона входного патрубка 110, правый, диаметром 800мм, с камерой очищенного газа в виде улитки, с бункером пирамидальной формы.

ЦН-15-400×4СП – групповой циклон с углом наклона входного патрубка 150, диаметром 400мм, с камерой очищенного газа в виде сборника, с бункером пирамидальной формы.

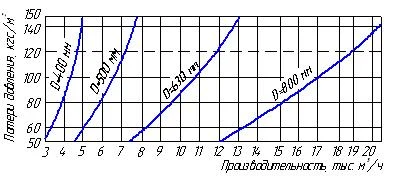

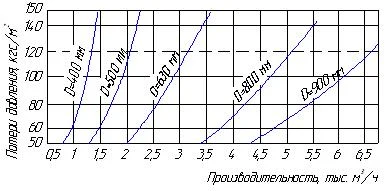

Технические характеристики
