Описание

Группа из четырёх циклонов позволяет обрабатывать заметно больший объём газа, чем двойная группа. Запылённый воздух поступает в каждый из четырех циклонов группы через свой патрубок. В каждом циклоне происходит сепарация: пыль отделяется и уходит в общий бункер, а очищенный воздух поднимается по своей выхлопной трубе. Потоки очищенного воздуха из всех циклонов объединяются через коллекторы и общую камеру (улитку/сборник) и выводятся из аппарата.

Технические характеристики

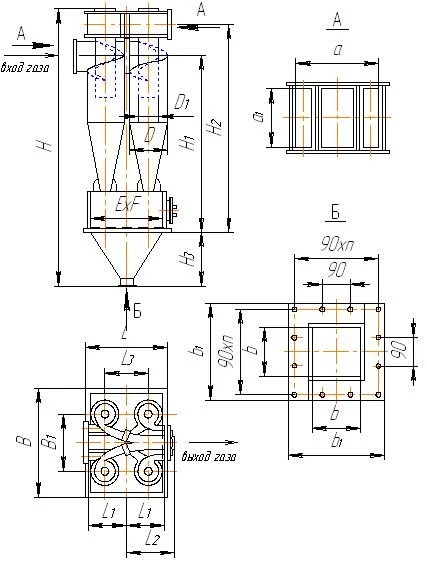

ЦН-15- 400х4УП	ЦН-15- 500х4УП	ЦН-15- 600х4УП	ЦН-15- 700х4УП	ЦН-15- 800х4УП	ЦН-15- 900х4УП
L	860	1010	1210	1360	1560	1760
L 1	510	630	740	850	960	1070
L 2	480	555	655	730	830	930
L 3	440	540	640	740	840	940
B	1060	1260	1510	1760	1960	2220
В 1	656	808	960	1112	1264	1416
H	3450	4166	4882	5588	6304	7010
H 1	2313	2715	3120	3512	4015	4408
H 2	2627	3110	3593	4066	4649	5122
Н 3	660	860	1060	1260	1360	1560
D	400	500	600	700	800	900
D 1	240	300	360	420	480	540
ExF	800х1000	950х1200	1150х1450	1300х1700	1500х1900	1700х2150
а	464	568	672	776	880	984
а 1	264	330	396	462	528	594
b	200	200	200	200	300	300
b 1	310	310	310	310	440	440
n	3	3	3	3	4	4
