Описание

Пылеуловители мокрые коагуляционные предназначены для очистки воздуха, удаляемого вентиляционными вытяжными системами от пыли средней и мелкой дисперсности.

Рекомендуется применять для очистки выбросов аспирационных установок рудоподготовительных предприятий и бункерных эстакад доменных цехов, заводов черной металлургии и других отраслях промышленности, для очистки воздуха от минеральной пыли, содержащей до 15% цементирующихся и слипающихся веществ.

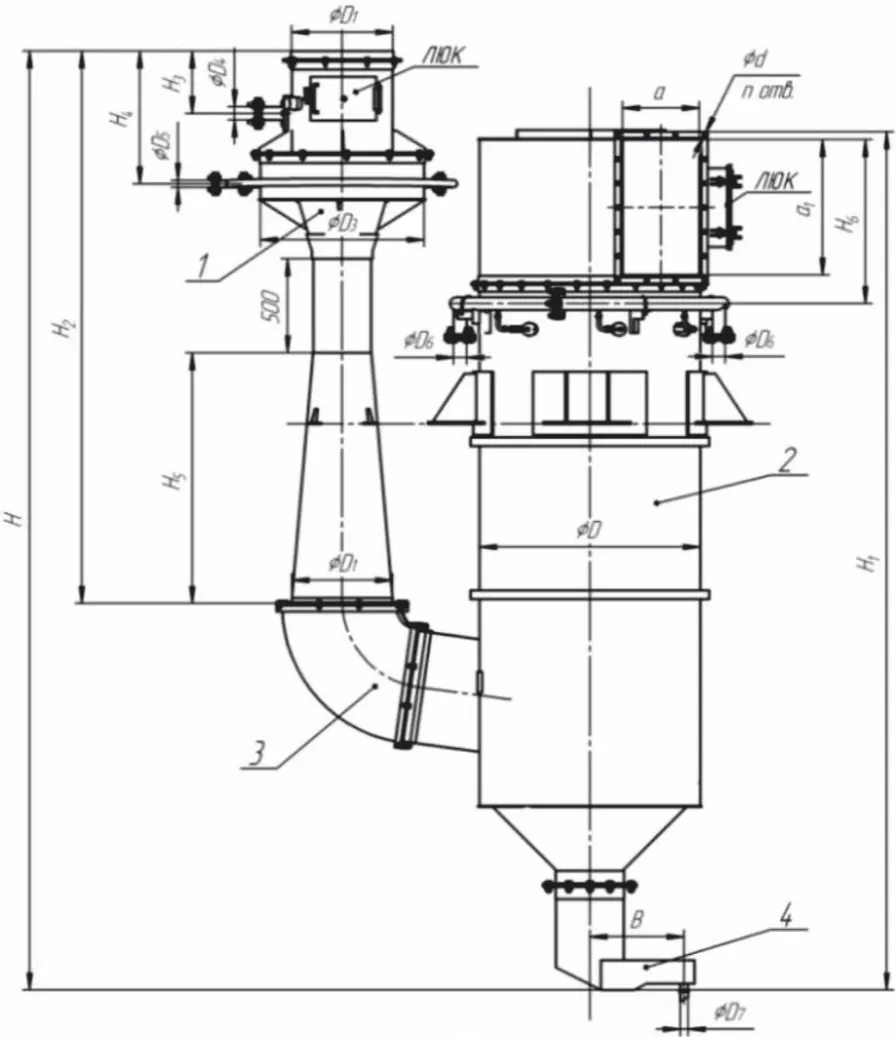

Очищаемый воздух поступает через входной патрубок трубы-коагулятора, куда через форсунку впрыскивается вода. Под действием большой скорости воздуха 40-70 м/с в горловине трубы-коагулятора осуществляется диспергирование воды в мелкие частицы и, благодаря столкновению пылинок с частицами воды, происходит их захват. Капли воды с взвешенными в них частицами пыли входят в каплеуловитель через тангенциальный патрубок, приобретая вращательное движение, и под влиянием центробежной силы отбрасываются к стенкам корпуса, и по ним стекают в конусную часть, откуда выводятся через гидрозатвор. Очищенный воздух отсасывается вентилятором через воздухоотводящую улитку пылеуловителя.

Климатическое исполнение У и Т, категория размещения 5 согласно ГОСТ 15150-69.

Условное обозначение

Технические характеристики

Наименование показателей	Типоразмер	Типоразмер	Типоразмер	Типоразмер	Типоразмер	Типоразмер	Типоразмер
Наименование показателей	КМП 2,5	КМП 2,5	КМП 3,2	КМП 3,2	КМП 4	КМП 4	КМП 8
Производительность по воздуху при t= +20 0 С, м 3 /ч	7000 -14000	7000 -14000	12000 – 22000	12000 – 22000	18000-35000	18000-35000	70000-140000
Максимальное разряжение, кгс/м 2	500	500	500	500	500	500	500
Перепад давлений, кгс/м 2	60 – 350	60 – 350	60 – 350	60 – 350	60 – 350	60 – 350	60 – 350
Скорость воздуха в горловине, м/с	40 – 70	40 – 70	40 – 70	40 – 70	40 – 70	40 – 70	40 – 70
Начальная запыленность воздуха, г/м 3	до 30	до 30	до 30	до 30	до 30	до 30	до 30
Эффективность очистки, не менее, %	97	97	97	97	97	97	97
Минимальный располагаемый напор воды, кгс/см 2	1,0	1,0	1,0	1,0	1,0	1,0	1,0
Расход воды, л/м 3 воздуха	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6
Количество форсунок, шт.	8	10	10	12	12	24	24
Масса, кг	1060	1260	1260	1777	1777	10693	10693

Наименование	КМП 2,5	КМП 2,5	КМП 3,2	КМП 3,2	КМП 4	КМП 4	КМП 8
Производительность по воздуху при t= +20 0 С, м 3 /ч	7000 -14000	7000 -14000	12000 - 22000	12000 - 22000	18000-35000	18000-35000	70000-140000
Максимальное разряжение, кгс/м 2	500	500	500	500	500	500	500
Перепад давлений, кгс/м 2	60 - 350	60 - 350	60 - 350	60 - 350	60 - 350	60 - 350	60 - 350
Скорость воздуха в горловине, м/с	40 - 70	40 - 70	40 - 70	40 - 70	40 - 70	40 - 70	40 - 70
Начальная запыленность воздуха, г/м 3	30	30	30	30	30	30	30
Минимальный располагаемый напор воды, кгс/см 2	1,0	1,0	1,0	1,0	1,0	1,0	1,0
Расход воды, л/м 3 воздуха	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6	0,2 – 0,6
Количество форсунок, шт.	8	10	10	12	12	24	24
Масса, кг	1060	1260	1260	1777	1777	10693	10693

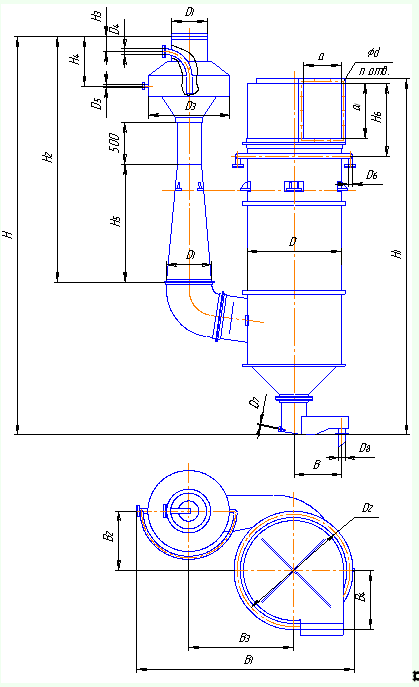

Размеры, мм	Типоразмер	Типоразмер	Типоразмер	Типоразмер
Размеры, мм	КМП 2,5	КМП 3,2	КМП 4	КМП 8
D	1000	1208	1508	3016
D 1	450	560	700	1400
D 2	1200	1440	1800	3220
D 3	740	980	1240	2090
D 4	50	65	65	125
D 5	25	32	32	40
D 6	50	80	80	100
D 7	150	150	150	150
H	4290	5490	5890	10540
H 1	3933	4820	5660	10860
H 2	2526	3020	3580	6385
H 3	240	240	320	420
H 4	620	620	820	1110
H 5	1120	1440	1800	3600
H 6	780	1000	1230	2260
B	660	660	660	875
B 1	2314	2790	3470	5458
B 2	450	590	725	1555
B 3	1120	1230	1605	2565
B 4	600	765	905	1650
B 5	1486	1900	2360	4285
a	350	410	530	1250
a 1	620	750	930	1860
d	11	14	14	19
n	18	18	24	46
