Описание

Циклоны сухие: ЦСТ

ТУ3646-095-11865045-2013
По типу серии 5.907-1
Сухие циклоны предназначены для грубой и средней очистки газов от сухой неслипающейся и необразивной пыли. В зависимости от требований предъявляемых к очистке газов, а также от свойств и дисперсного состава пыли сухие циклоны могут применяться самостоятельно или в качестве аппаратов предварительной (первой и второй) ступеней очистки.

Циклоны предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т. д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т. д.).

Применение сухих циклонов в условиях взрывоопасных сред недопустимо.

Рекомендуется применять циклоны при начальной запыленности до 300 г/м3.

Сертификат соответствия ТС RU C-RU.АЯ79.В.00384

Обозначение

Пример обозначения при заказе

ЦСТ-П-№1-Ш – Циклон сухой повышенной эффективности
и производительности №1 с шиберным
затвором

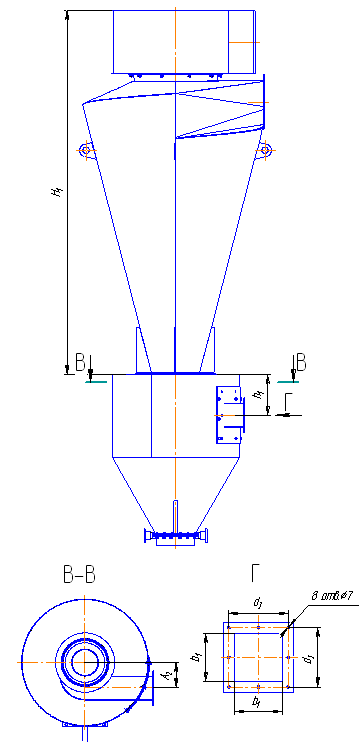

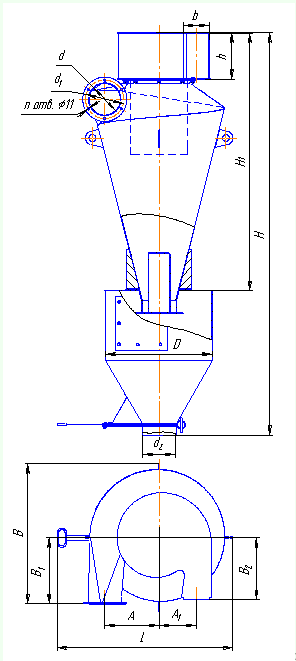

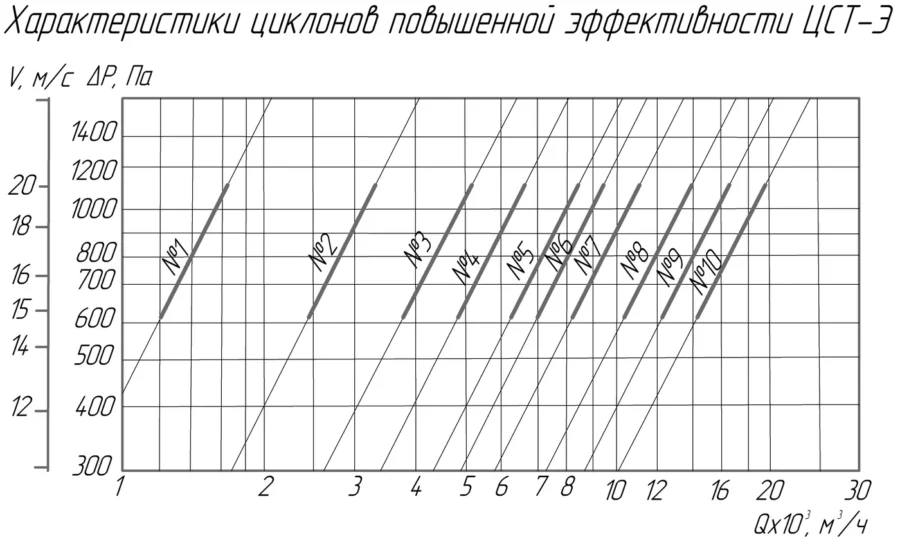

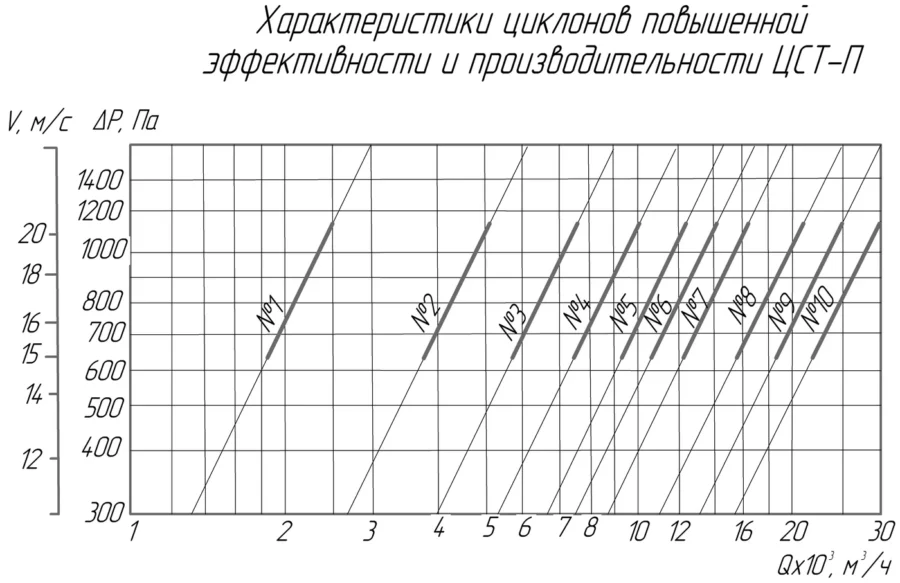

Технические характеристики

Типоразмер	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм
Типоразмер	А	А 1	А 2	В	В 1	В 2	b 1	d	d 1	d 2	d 3
ЦСТ №1	280	194	107	730	345	323	103	164	200	170	130
ЦСТ №2	410	274	141	1032	497	445	134	239	275	210	165
ЦСТ №3	490	332	170	1233	608	550	161	294	330	240	190
ЦСТ №4	490	380	188	1423	698	630	178	339	375	260	210
ЦСТ №5	635	425	188	1588	778	700	205	339	415	280	240
ЦСТ №6	675	450	249,5	1690	830	750	236	404	440	290	270
ЦСТ №7	740	490	268,5	1835	900	815	254	404	475	170	290
ЦСТ №8	820	539	292	2038	1001	905	276	404	525	330	310
ЦСТ №9	848	623	320	2241	1101	1000	302	545	575	490	330
ЦСТ №10	910	665	358	2405	1182	1070	338	585	615	530	370

Типоразмер	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Кол-во.отв.	Масса, кг	Масса, кг
Типоразмер	Н	Н 1	h	h 1	L	D	b	n	ЦСт-Э	ЦСт-П
ЦСТ №1	2094	1340	244	171	918	550	136	6	133	129
ЦСТ №2	2975	2025	354	226,5	1150	700	201	6	234	243
ЦСТ №3	3505	2429	434	288,5	1305	800	246	8	328	340
ЦСТ №4	3993	2829	499	288,5	1503	870	282	8	423	438
ЦСТ №5	4272	3108	559	342	1637	940	313	10	511	530
ЦСТ №6	4579	3275	594	337,5	1735	980	328	10	620	634
ЦСТ №7	4907	3593	644	366,5	1893	1020	355	10	710	726
ЦСТ №8	5471	4013	719	397,5	2096	1100	395	10	861	880
ЦСТ №9	5944	4384	800	430,5	2273	1180	435	10	1125	1145
ЦСТ №10	6334	4699	860	468,5	2440	1240	470	10	1285	1310
