Описание

Пылеуловители вентиляционные мокрые со сливным удалением шлама типа ПВМСА для очистки воздуха, удаляемого вытяжными вентиляционными системами от пылей средней и мелкой дисперсности III и IV группы дисперсности. Могут применяться для улавливания пыли всех видов за исключением случаев, когда улавливаемая пыль способна цементироваться или кристаллизоваться в воде, образуя прочные отложения, а также для улавливания взрывоопасной пыли. Допускается предусматривать рециркуляцию воздуха, удаляемого системами местных отсосов взрывоопасной пыли растительного или животного происхождения, размещенных в помещениях с производствами категории В и Д, после его очистки в ПВМ, за исключением помещений, в воздух которых выделяются вредные вещества 1, 2 и 3 класса опасности по ГОСТ 12.1.005-88 и помещений, воздух которых содержит болезнетворные бактерии, вирусы и грибки, или обладает резко выраженным неприятным запахом.

Не рекомендуется для улавливания крупноволокнистой пыли, а также пыли, способной всплывать на поверхность воды. При начальной концентрации пыли более 10 г/м3 рекомендуется применять в качестве второй степени, предварительно очищая воздух в простейших сухих пылеуловителях в целях уменьшения расхода воды и количества шлама.

* Возможна комплектация вентиляторов двигателями во взрывозащищенном исполнении

Комплектация пылеуловителя вентилятором в таблице приведена как справочная. Выбор типоразмера вентилятора и комплектации его электродвигателем осуществляется с обязательным учетом сопротивления сети воздуховодов и самого агрегата, рассчитанных для требуемых производительности по воздуху и эффективности пылеулавливания.

Комплектация ПВМСА вентиляторами по требуемому давлению

Наименование		ПВМ3СА	ПВМ5СА	ПВМ10СА	ПВМ20СА	ПВМ40СА
	Производительность по воздуху, м 3 /ч	3000	5000	10000	20000	40000
Полное давление вентилятора, Па	1500-2000	ВР 280-46-2,5; 4/3000 (1900Па) или ВР100-35-4,25; 4/3000 (2600Па)	–	–	–	–
	2000-3000	ВР 100-35-4,5; 4/3000 (3100Па)	ВР 120-45-5; 15/1500 (2750Па) исп.5 или ВР 100-35-5; 7,5/3000 (3600Па)	ВР 120-45-6,3; 22/1500 (2750Па) исп.5 или ВР 100-45-8(1,05); 15/1500 (2950Па)	ВР 120-45-8; 30/1500 (3000Па) исп.5 или ВР 100-50-9; 22/1500 (2800Па)	ВР 80-76-10; 45/1500 (2450Па) исп.5 или ВР 280-46-8; 55/1000 (2950Па)
	3000-4000	ВР 100-35-5; 7,5/3000 (4200Па)	ВР 100-35-5,6 (0,95); 11/3000 (4500Па)	ВР 100-35-8; 18,5/1500; n=1800об/мин (4000Па) исп.5	ВР 100-35-10; 30/1500; n=1500об/мин (4000Па) исп.5	ВР 100-50-11,2; 75/1500; n=1450об/мин (4000Па) исп.5
	4000-5000	ВР 100-35-5,6; 11/3000 (5200Па)	ВР 100-35-5,6; 11/3000 (5100Па)	ВР 100-35-8; 22/1500; n=2000об/мин (5000Па) исп.5	ВР 100-35-10; 37/1500; n=1650об/мин (5050Па) исп.5	ВР 100-50-11,2; 75/1500; n=1580об/мин (4950Па) исп.5
	5000-6000	–	–	ВР 100-35-8; 30/1500; n=2200об/мин (6200Па) исп.5	ВР 100-35-10; 45/1500; n=1750об/мин (5800Па) исп.5	ВР 100-50-11,2; 90/1500; n=1730об/мин (6150Па) исп.5
	6000 и более	–	–	–	ВР 100-35-11,2; 55/1500; n=1600об/мин (6400Па) исп.5	ВР 100-35-11,2; 110/1500; n=1800об/мин (6500Па) исп.5
Общая длина пылеулавливающей перегородки, м		0,8	1,2	2	4	8
Объем воды в бункере пылеуловителя, м 3		0,7	1,2	1,45	2,2	5,5
Масса пылеуловителя без воды и вентилятора, кг		550	670	1230	1650	3550

Технические характеристики

Наименование	Наименование	ПВМ3СА	ПВМ5СА	ПВМ10СА	ПВМ20СА	ПВМ40СА
Производительность по воздуху, м 3 /ч	3000	5000	10000	20000	40000
Полное давление вентилятора, Па	1500-2000	ВР 280-46-2,5; 4/3000 (1900Па) или ВР100-35-4,25; 4/3000 (2600Па)	–	–	–	–
Полное давление вентилятора, Па	2000-3000	ВР 100-35-4,5; 4/3000 (3100Па)	ВР 120-45-5; 15/1500 (2750Па) исп.5 или ВР 100-35-5; 7,5/3000 (3600Па)	ВР 120-45-6,3; 22/1500 (2750Па) исп.5 или ВР 100-45-8(1,05); 15/1500 (2950Па)	ВР 120-45-8; 30/1500 (3000Па) исп.5 или ВР 100-50-9; 22/1500 (2800Па)	ВР 80-76-10; 45/1500 (2450Па) исп.5 или ВР 280-46-8; 55/1000 (2950Па)
Полное давление вентилятора, Па	3000-4000	ВР 100-35-5; 7,5/3000 (4200Па)	ВР 100-35-5,6 (0,95); 11/3000 (4500Па)	ВР 100-35-8; 18,5/1500; n=1800об/мин (4000Па) исп.5	ВР 100-35-10; 30/1500; n=1500об/мин (4000Па) исп.5	ВР 100-50-11,2; 75/1500; n=1450об/мин (4000Па) исп.5
Полное давление вентилятора, Па	4000-5000	ВР 100-35-5,6; 11/3000 (5200Па)	ВР 100-35-5,6; 11/3000 (5100Па)	ВР 100-35-8; 22/1500; n=2000об/мин (5000Па) исп.5	ВР 100-35-10; 37/1500; n=1650об/мин (5050Па) исп.5	ВР 100-50-11,2; 75/1500; n=1580об/мин (4950Па) исп.5
Полное давление вентилятора, Па	5000-6000	–	–	ВР 100-35-8; 30/1500; n=2200об/мин (6200Па) исп.5	ВР 100-35-10; 45/1500; n=1750об/мин (5800Па) исп.5	ВР 100-50-11,2; 90/1500; n=1730об/мин (6150Па) исп.5
Полное давление вентилятора, Па	6000 и более	–	–	–	ВР 100-35-11,2; 55/1500; n=1600об/мин (6400Па) исп.5	ВР 100-35-11,2; 110/1500; n=1800об/мин (6500Па) исп.5
Общая длина пылеулавливающей перегородки, м	Общая длина пылеулавливающей перегородки, м	0,8	1,2	2	4	8
Объем воды в бункере пылеуловителя, м 3	Объем воды в бункере пылеуловителя, м 3	0,7	1,2	1,45	2,2	5,5
Масса пылеуловителя без воды и вентилятора, кг	Масса пылеуловителя без воды и вентилятора, кг	550	670	1230	1650	3550

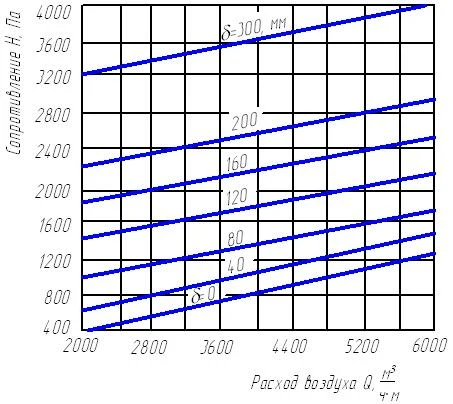

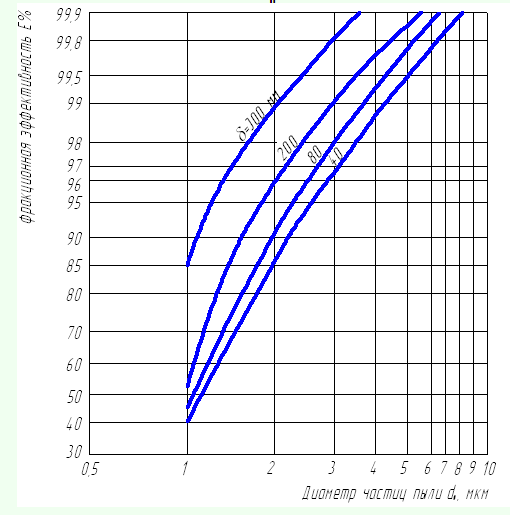

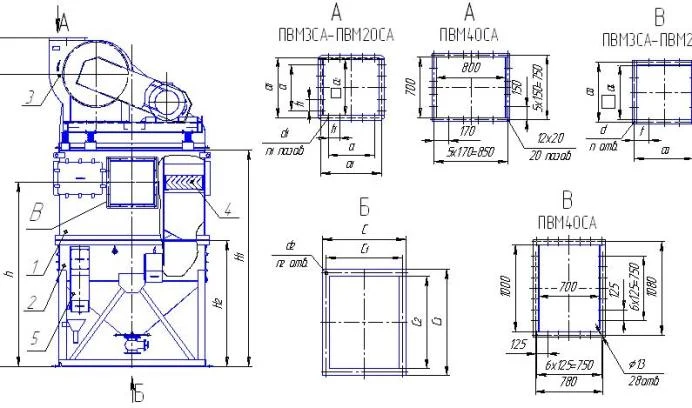

Типоразмер	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм
Типоразмер	Н	Н 1	Н 2	h	h 1	С	С 1	С 2	С 3	a	а 1
ПВМ3СА	3162	2610	1600	2305	2980	1224	1138	800	1024	100	210
ПВМ5СА	3600	2640	1600	2285	3275	1224	1134	1124	1430	200	342
ПВМ10СА	4165	3005	1750	2605	3765	1514	1424	1920	2220	200	420
ПВМ20СА	4566	3004	1750	2555	4064	2224	2134	1924	2224	400	524
ПВМ40СА	5095	3005	1750	2430	4425	2224	2314	3924	4224	-	-
