Описание

Общие сведения

Панели типа Ус39А предназначены для установки ячейковых фильтров в одной плоскости, как правило, перпендикулярно направлению потока воздуха в проемах, создаваемых в строительных конструкциях вентиляционных камер с содержанием пыли не более 1 мг/м3.

Панели Ус39А изготавливаются по ТУ 4863-073-11865045-2010.

Условия эксплуатации

Панели типа Ус39А предназначены для работы в условиях умеренного (У) климата 2-ой категории размещения по ГОСТ 15150.

Пример обозначения при заказе

Ус39А2х3-У2 – панель для установки фильтров ячейковых типа Фя в строительных конструкциях, компоновка ячеек в панели 2х3 для районов с умеренным климатом 2-ой категории размещения.

Технические характеристики

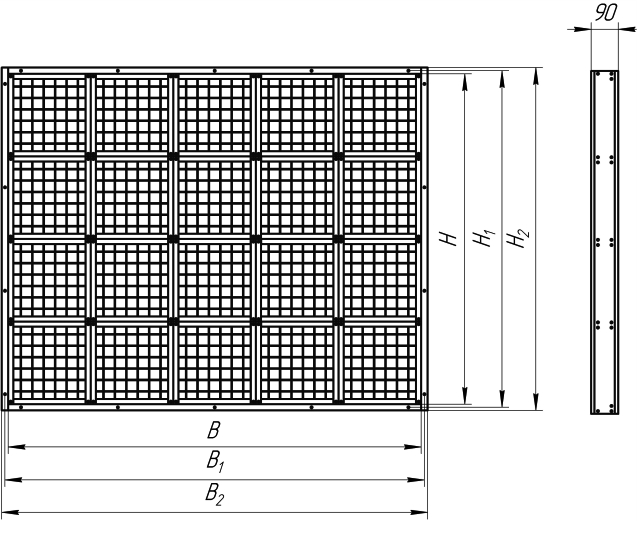

Обозначение	Компоновка ячеек в панели	Кол-во ячеек в панели	Пропускная способность, тыс. м 3 /ч	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Масса, кг
Обозначение	Компоновка ячеек в панели	Кол-во ячеек в панели	Пропускная способность, тыс. м 3 /ч	Н	В	Н 1	В 1	Н 2	В 2	Масса, кг
Ус39А1×2	1 × 2	2	3 – 3,5	520	1040	564	1084	588	1108	6,8
Ус39A2×2	2 × 2	4	4 – 7	1040	1040	1084	1084	1108	1108	11,5
Ус39A2×3	2 × 3	6	7 – 10	1040	1558	1084	1602	1108	1624	15,7
Ус39A3×3	3 × 3	9	10 – 15	1559	1558	1603	1602	1627	1626	24,0
Ус39A3×4	3 × 4	12	15 – 20	1557	2080	1592	2115	1627	2150	36,7
Ус39A3×5	3 × 5	15	20 – 25	1557	2600	1592	2635	1627	2670	44,2
Ус39A4×4	4 × 4	16	25 – 28	2076	2080	2111	2115	2146	2150	45,1
Ус39A4×5	4 × 5	20	28 – 35	2076	2600	2111	2635	2146	2670	57,0
Ус39A4×6	4 × 6	24	35 – 37	2076	3120	2111	3155	2146	3190	65,0
Ус39A5×5	5 × 5	25	37 - 40	2595	2600	2630	2635	2665	2670	68,2
Ус39A4×1	4 × 1	4	4 - 7	2076	522	2111	557	2146	592	18,5
Ус39A6×1	6 × 1	6	7 - 10	3114	522	3149	557	3184	592	26,6
