Описание

Общие сведения

• Глушители шума изготавливаются двух типов: трубчатые и пластинчатые
• Корпус трубчатого шумоглушителя выполнен из оцинкованной стали. Шумопоглощающий материал – базальтовое волокно, закрепленное внутри корпуса защитной сеткой, которая исключает выдувание волокон в систему вентиляции.
• Корпус пластинчатого шумоглушителя представляет собой сборную конструкцию, состоящую из металлического кожуха с размещенными внутри него пластинами, зафиксированными при помощи направляющих.
• Глушители изготавливаются по ТУ 4863-015-11865045-2003.

Варианты изготовления

• Общепромышленного исполнения из оцинкованной стали, О,
• Коррозионностойкого исполнения, К

Условия эксплуатации

Глушители шума эксплуатируются в макроклиматических районах с умеренным (У3) климатом по ГОСТ15150.

Условное обозначения

Примеры обозначения при заказе

ГШК-О-250-980-У3 -глушитель шума круглый, общепромышленного исполнения, диаметром 250 мм, длиной 980 мм, для районов с умеренным климатом, 3-й категории размещения.

Технические характеристики

Обозначение глушителей	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц	Снижение уровней звуковой мощности, дБ, в октавных полосах со среднегеометрическими частотами, Гц
Обозначение глушителей	31 Гц	62 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
ГШК – 125 - 980	1,5	3,7	8,0	14,0	20,2	38,0	37,0	34,0	19,0
ГШК – 200 - 980	3,0	5,0	8,8	16,0	28,0	25,0	23,0	17,0	10,0
ГШК – 250 - 980	2,0	4,0	6,4	8,6	18,0	20,0	18,0	12,0	8,8
ГШК – 315 - 980	2,1	3,5	7,0	7,7	16,6	14,3	12,7	7,0	7,0
ГШК – 400 - 980	2,7	4,4	7,9	13,7	55,5	11,4	8,5	5,5	5,5
ГШК – 500 - 980	2,5	4,0	7,7	13,0	10,8	10,0	7,2	4,4	4,4
ГШК – 125 - 480	0,6	1,5	3,4	6,51	8,8	16,5	17,3	13,0	11,0
ГШК – 200 - 480	1,3	2,2	3,8	6,9	12,2	11,1	10,4	8,0	5,0
ГШК – 250 - 480	0,9	1,7	2,8	3,7	7,8	8,9	7,8	4,5	3,8
ГШК – 315 - 480	0,9	1,5	3,0	3,3	7,3	5,5	5,2	2,6	2,6
ГШК – 400 - 480	1,2	1,9	3,4	5,9	5,5	5,2	4,0	2,5	2,5
ГШК – 500 - 480	1,1	1,7	3,4	5,6	5,1	4,7	3,4	1,9	1,9

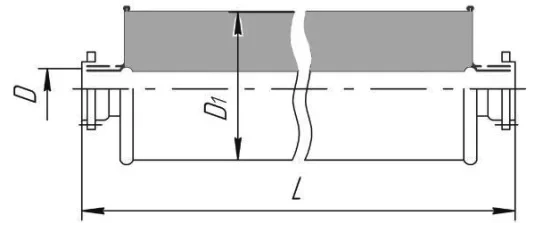

Обозначение глушителей	Площадь свободного сечения, м2	Размеры, мм	Размеры, мм	Размеры, мм	Масса, кг	D	D1	L
Обозначение глушителей	Площадь свободного сечения, м2	ГШК- 125 -980	0,0123	125	Масса, кг	315	980	9,7
ГШК- 200 -980	0,0314	200	400	12,9
ГШК- 250 -980	0,0491	250	450	16,0
ГШК- 315 -980	0,0779	315	560	22,1
ГШК- 400 -980	0,1260	400	710	31,3
ГШК- 500 -980	0,1960	500	800	37,2
ГШК- 125 -480	0,0123	125	315	480	5,7
ГШК- 200 -480	0,0314	200	400	480	7,7
ГШК- 250 -480	0,0491	250	450	480	9,6
ГШК- 315 -480	0,0779	315	560	480	13,2
ГШК- 400 -480	0,1260	400	710	480	19,5
ГШК- 500 -480	0,1960	500	800	480	23,1
