Заслонка УВЗП
от 15 480 ₸с НДС, под заказ
Актуальную цену уточняйте у менеджера
- Оплата по счёту, договор поставки
- Самовывоз со склада в Усть-Каменогорске
- Гарантия производителя, монтаж и пусконаладка по ВКО
Описание
Условное обозначение унифицированных заслонок УВЗП
Примеры обозначения заслонок при заказе
УВЗП-О-200х200-36-MSL-У2 - заслонка воздушная унифицированная прямоугольного сечения, общепромышленного исполнения, размером 200х200 мм, с электромеханическим приводом Soloon с пружинным возвратом, с напряжением питания 24В, для районов с умеренным климатом 1-ой категории размещения.

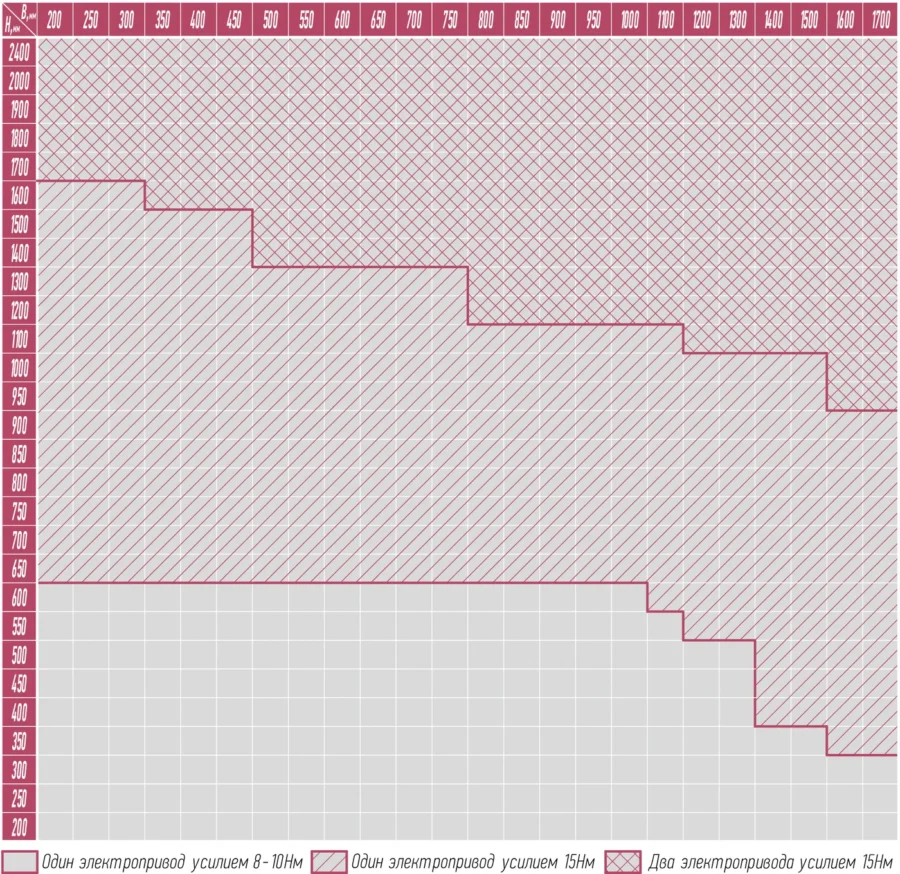

Варианты комплектаций заслонок приводами
| Руч- ной | Под электро- привод | без пружинного возврата | с пружинным возвратом | |||||||||||||||
| 2-х позиционный | плавное регулирование | 2-х позиционный | плавное регулирование | |||||||||||||||
| Напряжение питания 24В | + | + | - | - | + | + | - | - | + | + | - | - | + | + | ||||
| Напряжение питания 220В | - | - | + | + | - | - | + | + | - | - | + | + | - | - | ||||
| Наличие доп.контактов | - | + | - | + | - | + | - | + | - | + | - | + | - | + | ||||
| Код | 99 | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 31 | 32 | 33 | 34 | 35 | 36 | ||
Технические характеристики
| Позиция | Наименование | Количество |
|---|---|---|
| QS1 | Выключатель нагрузки IS, 1P (номинал зависит от мощности греющего кабеля) | 1 |
| QF1 | Выключатель автоматический PL4, 1P (номинал зависит от мощности греющего кабеля) | 1 |
| QF2 | Выключатель автоматический PL6-С2/1, 1Р, С2 | 1 |
| SB1 | Кнопка красная "СТОП" NP2 – ВА42 | 1 |
| SB2 | Кнопка зеленая "ПУСК" NP2 – ВА31 | 1 |
| HL1 | Индикатор матрица зеленая ND16, 220 В, АC | 2 |
| S1 | Переключатель 2 - х позиционный NP2 - ВD25 (Зима-Лето) | 1 |
| Контактная группа NP2-ВЕ102 | 1 | |
| KL1 | Реле Finder 55.33.8.230 | 1 |
| Розетка для реле Finder 94.04 | 1 | |
| KL2 | Реле Finder 40.52.8.230 | 1 |
| Розетка для реле Finder 95.05 | 1 | |
| R1 | Греющий кабель | 1 |
| M1 | Электропривод КВУ-С | 1 |
| Руч- ной | Под электро- привод | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | с пружинным возвратом | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Руч- ной | Под электро- привод | 2-х позиционный | 2-х позиционный | 2-х позиционный | 2-х позиционный | плавное регулирование | плавное регулирование | плавное регулирование | плавное регулирование | 2-х позиционный | |
| Напряжение питания 24В | + | + | - | - | + | + | - | - | + | ||
| Напряжение питания 220В | - | - | + | + | - | - | + | + | - | ||
| Наличие доп.контактов | - | + | - | + | - | + | - | + | - | ||
| Код | 99 | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 31 |
Документы
- Каталог серии
- Паспорт изделия
- Инструкция по монтажу
Пришлём по запросу вместе с коммерческим предложением.
