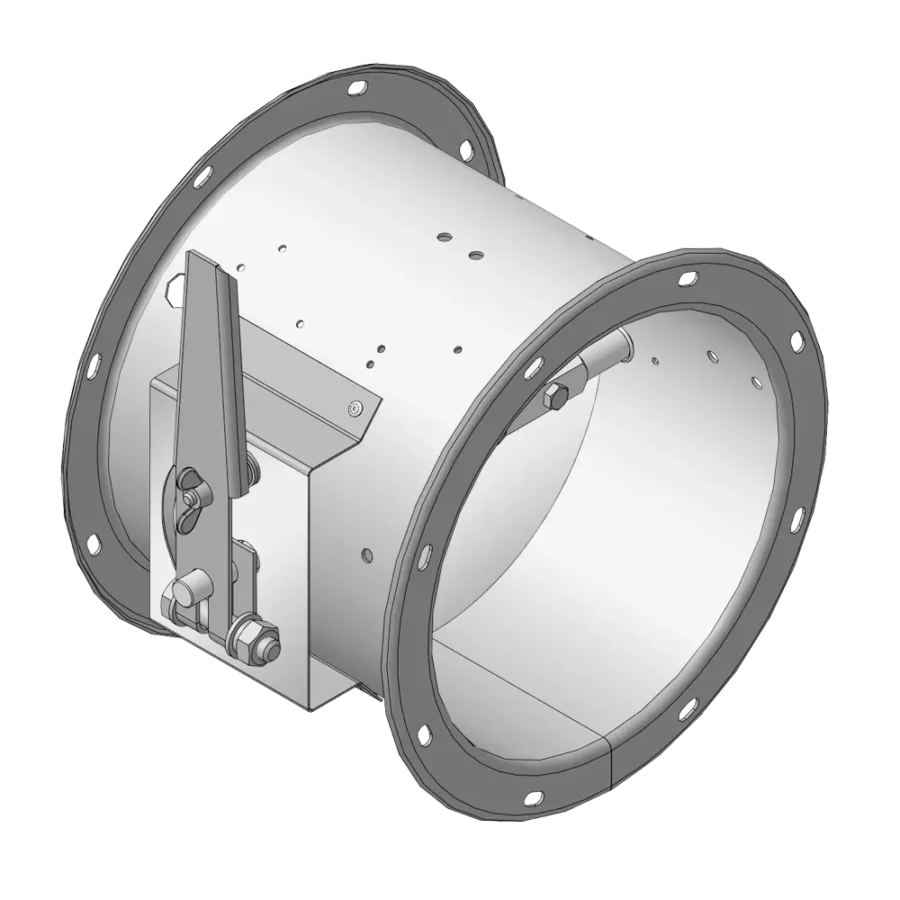

Описание

Условное обозначение унифицированных заслонок типа УВЗК

Примеры обозначения заслонок УВЗП, УВЗК при заказе

УВЗК-В-315-33-MI-У2 - заслонка воздушная унифицированная круглого сечения, во взрывозащищенном исполнения, диаметром 315 мм, с электромеханическим приводом Iecon с пружинным возвратом, с напряжением питания 220 В, для районов с умеренным климатом 2-ой категории размещения.

Варианты комплектаций заслонок УВЗП, УВЗК приводами

	Руч- ной	Под электро- привод	без пружинного возврата								с пружинным возвратом
	Руч- ной	Под электро- привод	2-х позиционный				плавное регулирование				2-х позиционный				плавное регулирование
Напряжение питания 24В			+	+	-	-	+	+	-	-	+	+	-	-	+	+
Напряжение питания 220В			-	-	+	+	-	-	+	+	-	-	+	+	-	-
Наличие доп.контактов			-	+	-	+	-	+	-	+	-	+	-	+	-	+
Код	99	00	01	02	03	04	05	06	07	08	31	32	33	34	35	36

Технические характеристики

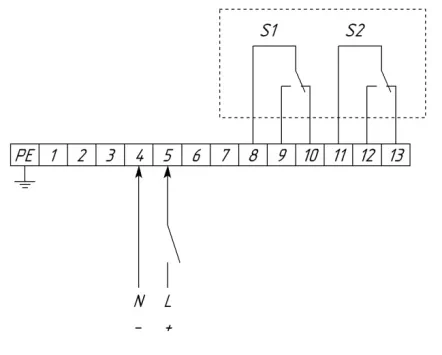

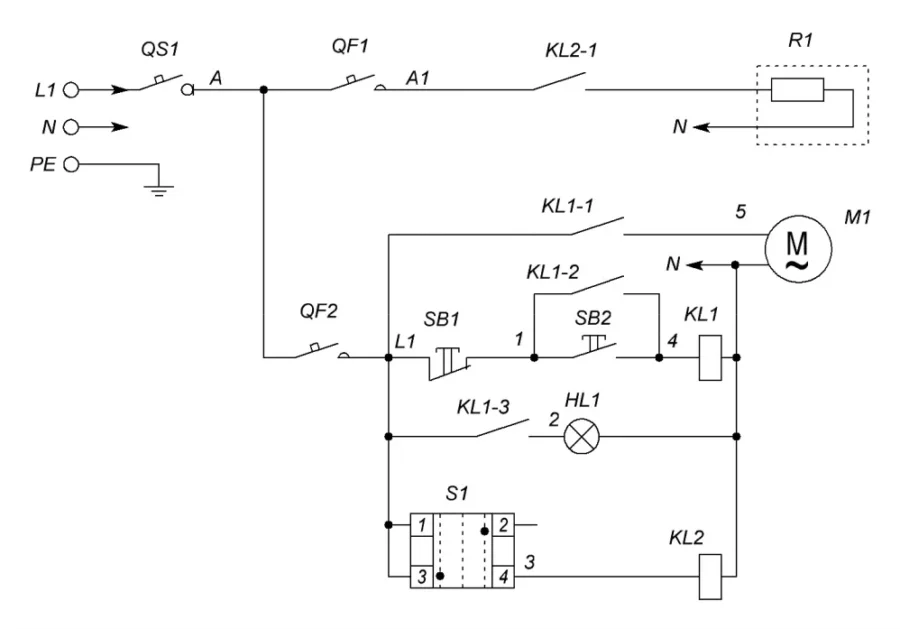

Позиция	Наименование	Количество
QS1	Выключатель нагрузки IS, 1P (номинал зависит от мощности греющего кабеля)	1
QF1	Выключатель автоматический PL4, 1P (номинал зависит от мощности греющего кабеля)	1
QF2	Выключатель автоматический PL6-С2/1, 1Р, С2	1
SB1	Кнопка красная "СТОП" NP2 – ВА42	1
SB2	Кнопка зеленая "ПУСК" NP2 – ВА31	1
HL1	Индикатор матрица зеленая ND16, 220 В, АC	2
S1	Переключатель 2 - х позиционный NP2 - ВD25 (Зима-Лето)	1
Контактная группа NP2-ВЕ102	1
KL1	Реле Finder 55.33.8.230	1
Розетка для реле Finder 94.04	1
KL2	Реле Finder 40.52.8.230	1
Розетка для реле Finder 95.05	1
R1	Греющий кабель	1
M1	Электропривод КВУ-С	1

Руч- ной	Под электро- привод	без пружинного возврата	без пружинного возврата	без пружинного возврата	без пружинного возврата	без пружинного возврата	без пружинного возврата	без пружинного возврата	без пружинного возврата	с пружинным возвратом
Руч- ной	Под электро- привод	2-х позиционный	2-х позиционный	2-х позиционный	2-х позиционный	плавное регулирование	плавное регулирование	плавное регулирование	плавное регулирование	2-х позиционный
Напряжение питания 24В	+	+	-	-	+	+	-	-	+
Напряжение питания 220В	-	-	+	+	-	-	+	+	-
Наличие доп.контактов	-	+	-	+	-	+	-	+	-
Код	99	00	01	02	03	04	05	06	07	08	31

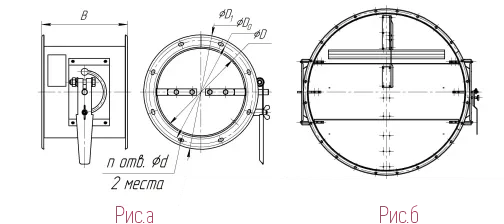

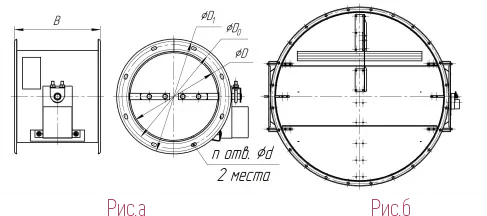

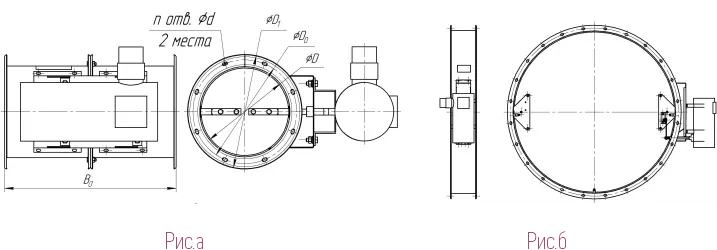

Обозначение	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	n	Усилие электропривода, Нм	Масса УВЗК, кг	Масса УВЗК, кг	Масса УВЗК, кг
Обозначение	D	D1	D0	d	B	B0	n	Усилие электропривода, Нм	С ручным управлением	С электроприводом	С взрывозащищенным приводом
УВЗК-200	200	230	254	6,5х12	190	380	8	8-10	2,9	3,4	20,0
УВЗК-250	250	280	304	6,5х12	190	380	8	8-10	3,5	4,1	21,1
УВЗК-280	280	310	334	6,5х12	190	380	8	8-10	4,0	4,5	21,7
УВЗК-315	315	348	369	6,5х12	190	380	8	8-10	4,5	5,0	22,5
УВЗК-355	355	385	425	6,5х12	190	380	8	8-10	5,3	5,8	23,9
УВЗК-400	400	435	470	6,5х12	190	380	8	8-10	6,0	6,5	25,0
УВЗК-450	450	480	520	9	240	240	16	8-10	6,8	7,4	26,4
УВЗК-500	500	535	470	9	240	240	16	8-10	7,7	8,3	27,7
УВЗК-560	560	590	630	9	240	240	16	8-10	8,9	9,4	29,4
УВЗК-630	630	665	700	9	240	240	16	8-10	17,7	17,7	31,8
УВЗК-710	710	740	780	10,5х20	240	240	16	8-10	19,9	19,9	34,0
УВЗК-800	800	840	870	10,5х20	240	240	16	8-10	23,0	23,0	37,4
УВЗК-900	900	940	970	10,5х20	240	240	24	15	26,5	26,5	40,6
УВЗК-1000	1000	1035	1070	10,5х20	240	240	24	15	30,2	30,2	44,3
УВЗК-1250	1250	1290	1320	10,5х20	240	240	24	15	40,0	40,0	54,2
