Воздухораспределитель прямоструйный ВСП для сосредоточенной подачи воздуха

Назначение воздухораспределителя ВСП

Воздухораспределители ВСП предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в производственные и вспомогательные помещения, не загроможденные оборудованием, а также для душирования группы рабочих мест.

Эти воздухораспределители рекомендуется применять для сосредоточенной подачи воздуха компактными прямоточными струями выше рабочей зоны, когда рабочая зона омывается обратным потоком.

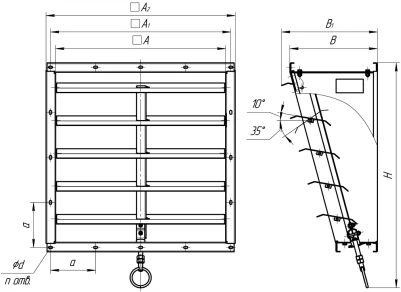

Воздухораспределители ВСП-1 - ВСП-4 состоят из неподвижного патрубка с фланцем для присоединения к воздуховоду, в котором установлены подвижные жалюзи, имеющие возможность поворачиваться вверх и вниз от горизонтали на угол 100 и 350 соответственно.

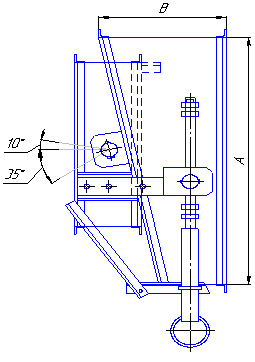

Воздухораспределитель ВСП-5 состоит из неподвижного патрубка прямоугольного сечения с фланцем для присоединения к воздуховоду, поворотного патрубка, имеющего горизонтальные и вертикальные полки и заслонки.

Патрубок благодаря шарниру, находящемуся в центре тяжести поворотной части, имеет возможность поворачиваться вверх и вниз от горизонтали на угол 100 и 350 соответственно.

Воздухораспределители изготавливаются по ТУ 4863-080-11865045-2011.

Условия эксплуатации воздухораспределителя ВСП

Воздухораспределители ВСП предназначены для эксплуатации в климатическом исполнении УХЛЗ ГОСТ 15150, при условиях окружающей среды - давлении от 80 до 110 кПА, относительной влажности от 5% до 95%.

Условное обозначение воздухораспределителя ВСП

Пример обозначения воздухораспределителя ВСП при заказе

ВСП-1-УХЛ3 – воздухораспределитель прямоструйный для сосредоточенной подачи воздуха с расчетной площадью 0,25 для районов с умеренным и холодным климатом УХЛ3.

Технические характеристики
