Описание

Применение воздухораспределителей

Воздухораспределители ВЭПш предназначены для подачи воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных и вспомогательных помещений.

Воздухораспределители состоят из воздухораздающей панели и короба. Во всех воздухораспределителях применена цельноштампованная панель из листовой стали толщиной 1 мм, лицевая ее поверхность гладкая, все выштамповки окрашены внутрь воздухораспределителя.

В воздухораспределителе ВЭПш 10 панель П-ВЭПш 10 имеет 16 закручивателей диаметром 114 мм и 20 воздухораздающих отверстий диаметром 8 мм, шаг между закручивателями 122 мм, расчетная площадь – 0,25 м2.

Панель П-ВЭПш 11 имеет 32 закручивателя, 40 воздухораздающих отверстий и расчетную площадь – 0,5 м2.

Панели воздухораспределителей ВЭПш 12Гб, 12Гв, 13 Гб, 13Гв, 14Гб и 14Гв собираются из двух, трех, четырех панелей П-ВЭПш 11.

Воздухораспределители изготавливаются по ТУ 4863-080-11865045-2011.

Условия эксплуатации

Воздухораспределители ВЭПш предназначены для эксплуатации в в условиях умеренного и холодного климата 3 категории по ГОСТ 15150 при условиях окружающей среды - давление от 80 до 110 кПа, относительной влажности от 5% до 95%.

Условное обозначение ВЭПш

Пример обозначения ВЭПш при заказе

ВЭПш-11-Гб-УХЛ3 – воздухораспределитель эжекционный панельный штампованный потолочный с боковым подводом, с типоразмером 11 для районов с умеренным и холодным климатом 3-й категории.

Технические характеристики

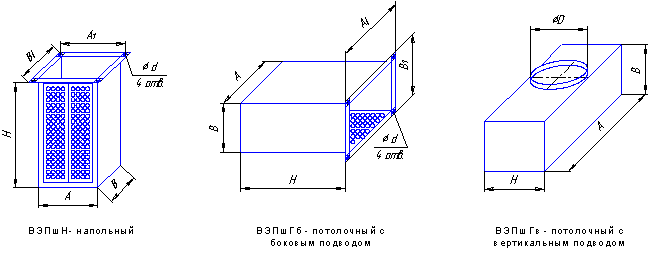

Обозначение воздухораспре- делителя	Расчётная воздухораспре- деляющая поверхность, м 2	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Масса, кг
Обозначение воздухораспре- делителя	Расчётная воздухораспре- деляющая поверхность, м 2	А	А 1	В	В 1	Н	D	d	Масса, кг
ВЭПш10	0,25	500	530	250	280	780	-	-	9,6
ВЭПш11Н	0,5	600	620	500	520	1100	-	9	23,5
ВЭПш11Гб	0,5	600	620	500	520	1100	-	9	23,5
ВЭПш11Гв	0,5	1100	-	500	-	600	560	-	24,9
ВЭПш12Н, ВЭПш12Гб	1,0	1100	1130	600	630	1100	-	10	38,7
ВЭПш12Гв	1,0	1100	-	600	-	1100	800	-	40,5
ВЭПш13Н, ВЭПш13Гб	1,5	1600	1630	600	630	1100	-	10	51,0
ВЭПш13Гв	1,5	1600	-	600	-	1100	1000	-	52,4
ВЭПш14Н, ВЭПш14Гб	2,0	2100	2130	600	630	1100	-	10	63,2
ВЭПш14Гв	2,0	2100	-	600	-	1200	1120	-	69,4
ВЭПш21Н	1,0	600	620	500	520	2100	-	9	41,0
ВЭПш22Н, ВЭПш22Гб	2,0	1100	1130	600	630	2100	-	10	65,0
ВЭПш22Гв	2,0	1100	-	600	-	2100	1000	-	65,6
ВЭПш23Н, ВЭПш23Гб	3,0	1600	1630	600	630	2100	-	10	85,9
ВЭПш23Гв	3,0	1600	-	600	-	2100	1120	-	87,0
ВЭПш24Н, ВЭПш24Гб	4,0	2100	2130	600	630	2100	-	10	106,0
ВЭПш24Гв	4,0	2100	-	600	-	2100	1400	-	105,5
ВЭПш-Д	1,0	600	620	500	520	1100	-	9	20,8
ВЭПш-Т	1,5	600	620	600	620	1100	-	9	18,4

L о F п	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш	L о , тыс. м 3 /ч количество воздуха, подаваемого одним ВЭПш
0,5 м 2	1,25	1,5	1,75	2	2,25	2,5	2,75	3	3,25	3,5	3,75
1,0 м 2	2,5	3	3,5	4	4,5	5	5,5	6	6,5	7	7,5
1,5 м 2	3,75	4,5	5,25	6	6,75	7,5	8,25	9	9,75	10,5	11,25
2,0 м 2	5	6	7	8	9	10	11	12	13	14	15
3,0 м 2	7,5	9	10,5	12	13,5	15	16,5	18	19,5	21	22,5
4,0 м 2	10	12	14	16	18	20	22	24	26	28	30
ΔРп,Па	25	36	49	64	81	100	121	144	169	196	225
