Характеристики

Диаметр Dn, мм	160
Расход Q, м 3 /час	800-1199
В мм	250
С мм	250
D мм	350
Масса m, кг	3,9

Описание

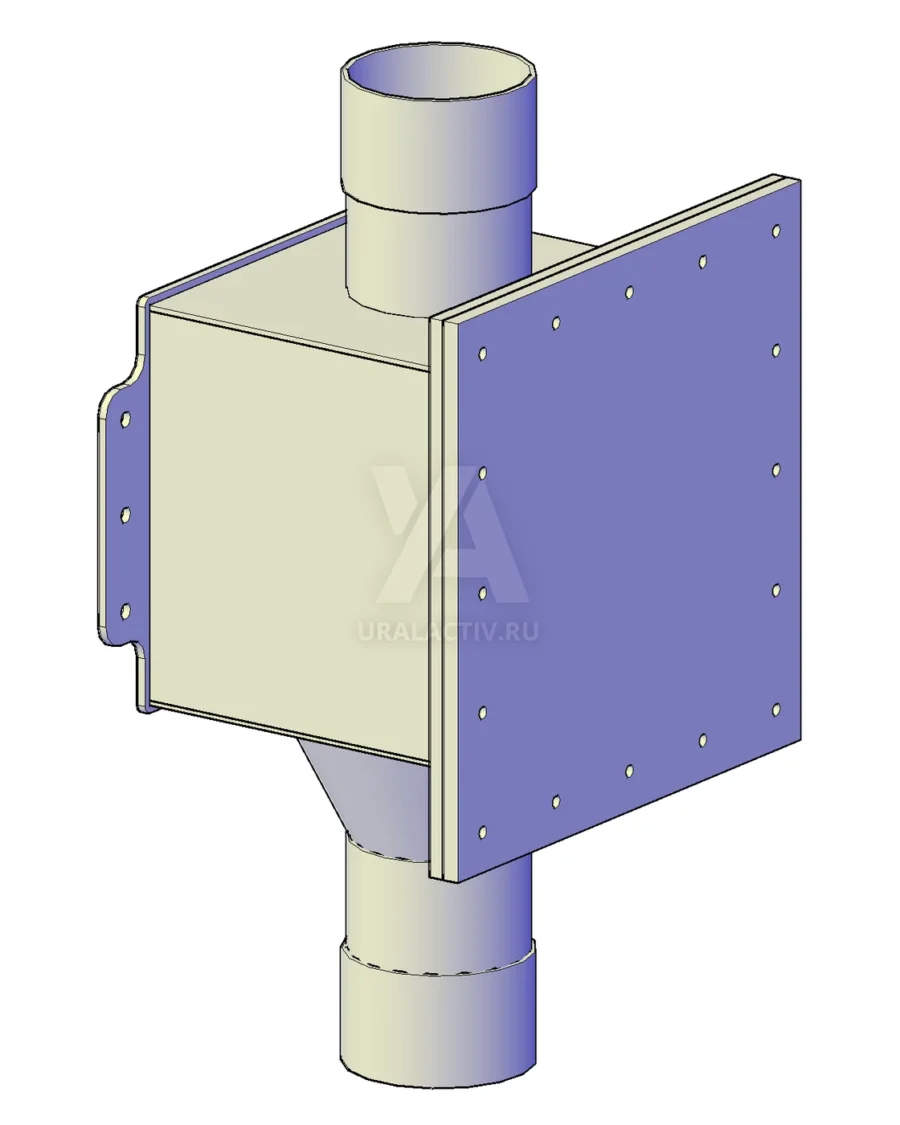

Компания «УралАктив» производит вертикальные канальные каплеуловители ХИМВЕНТ для вентиляции из полимерных материалов наиболее стойких к агрессивным средам.

ММ – Муфты с обоих сторон ФФ – Фланцы с обоих сторон

Материал изготовления и максимальная температура рабочей среды:

• Полиэтилен (ПНД) -50...+80 0 С

• Полипропилен блоксополимер (ПП-БС) -40...+ 80 0 С

• Полипропилен гомополимер (ПП-Г) -5...+ 105 0 С

• Поливинилхлорид (PVC-U) 0...+60 0 С

• Поливинилхлорид (PVC-C) -10...+90 0 С

• Поливинилиденфторид (PVDF) -20..+140 0 С

• Трудновоспламеняемый полипропилен (PPs) 0...+100 0 С

Особенности конструкции вертикального каплеуловителя

• может быть установлен только в вертикальном положении , в нем нет отдельного патрубка для слива конденсата, и все уловленные капли стекают обратно в воздуховод.

• наполнен не регулярными массообменными насадками, что позволяет конденсировать на своей поверхности газы и аэрозоли превращая их в капли и под весом собственной тяжести они стекают обратно в воздуховод.

• не имеет изнашиваемых фильтровальных элементов, а в случае необходимости внутренние элементы могут быть промыты.

• Потери сопротивления каплеуловителя составляет – 150 Па.

Из-за особенности конструкции и установки целесообразно применение вертикальных каплеуловителей ХИМВЕНТ непосредственно вблизи основного технологического процесса, например, на линии щелочного травления печатных плат.

Вертикальные каплеуловителис используются как в коррозионных средах, так и химических с содержанием кислот, и щелочей.

Стойкость к конкретной среде осуществляется на основании таблицы химической стойкости.

Модельный ряд и характеристики

Основной модельный ряд представлен диаметрами от 110 до 315 мм и в случае необходимости можем разработать требуемый вам типоразмер.

Каплеуловитель ХИМВЕНТ-В- d- тип материала

В – вертикальный d – диаметр воздуховода
