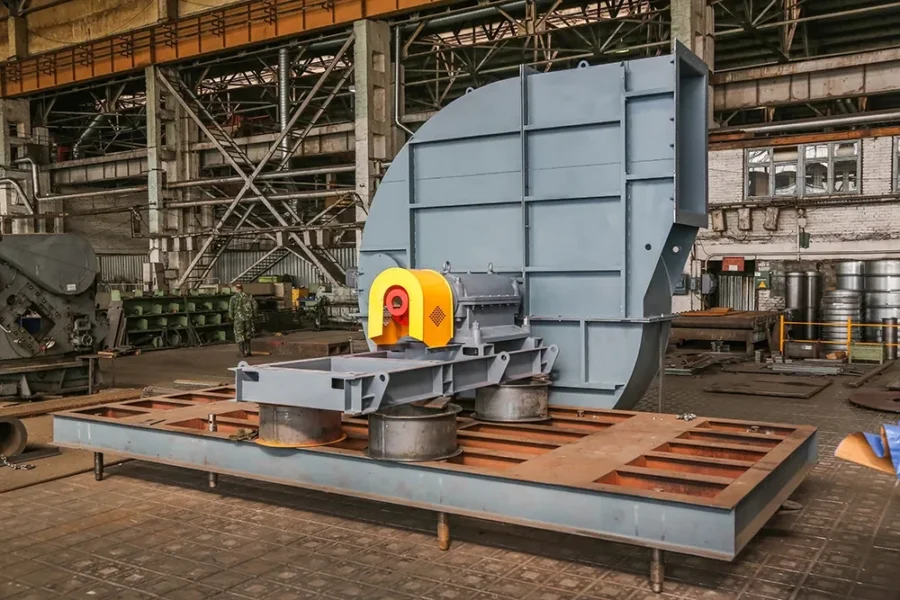

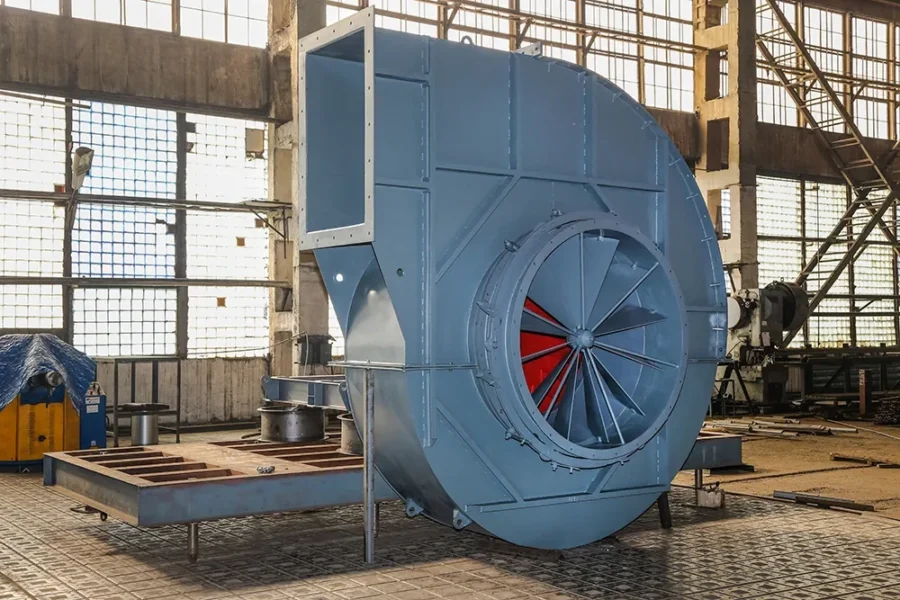

Вентиляторы мельничные котельные ВМ-15, ВМ-17, ВМ-18А, ВМ-20А

Тайра Дымососы и тягодутьевые машины

Нажмите на фото, чтобы увеличить, листайте

от 6 409 152 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

Оплата по счёту, договор поставки
Самовывоз со склада в Усть-Каменогорске
Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

Назначение

Центробежные мельничные вентиляторы одностороннего всасывания типа ВМ предназначены для пневматической транспортировки различных газовых смесей.

Вентиляторами комплектуются технологические линии по производству металла на предприятиях черной и цветной металлургии, а также системы пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых невзрывоопасных топлив в барабанно-шаровых мельницах.

Условия эксплуатации

Допускается работа вентиляторов при запыленности перемещаемой газовой смеси твердыми частицами не более 80 г/м3, не отличающимися по абразивности и склонности к налипанию на лопатки рабочих колес от частиц угольной пыли.

Пуск вентиляторов разрешается при температуре в улитке не ниже —30°С, максимально допустимая температура перемещаемой газовой смеси на входе в вентиляторы не должна превышать +200°С.

Производство мельничных вентиляторов

Мельничные вентиляторы изготавливаются левого и правого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Основными узлами вентилятора являются улитка, рабочее колесо, ходовая часть.

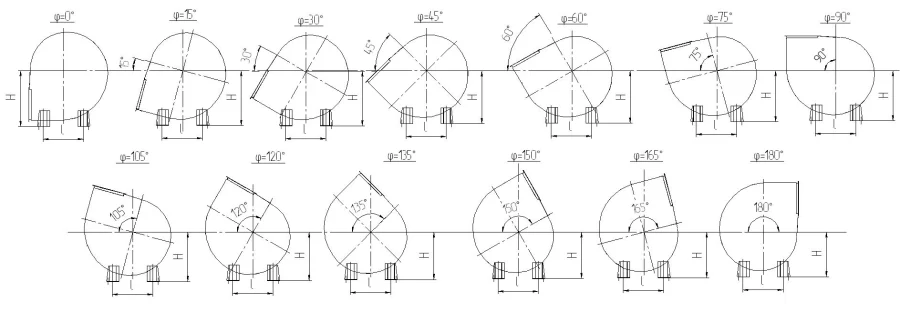

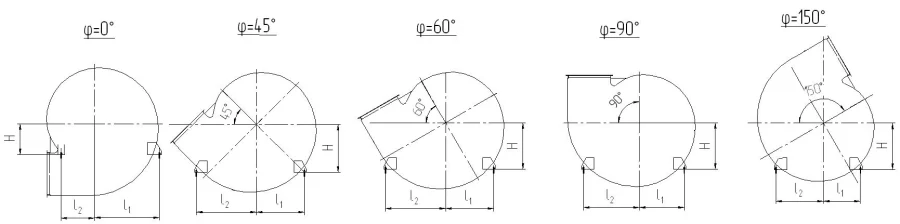

Мельничные вентиляторы допускают установку корпуса с углами разворота в пределах 0°÷180°, через каждые 15° (ВМ-15, ВМ-17), угол разворота для ВМ-18А и ВМ-20А — 60°, 90°, 150°. Угол отсчитывается от горизонтальной плоскости.

В вентиляторах ВМ-18А и ВМ-20А демонтаж ротора для замены подшипников осуществляется через съемный сектор улитки.

Конструкция ходовой части позволяет произвести замену подшипников без снятия рабочего колеса с вала.

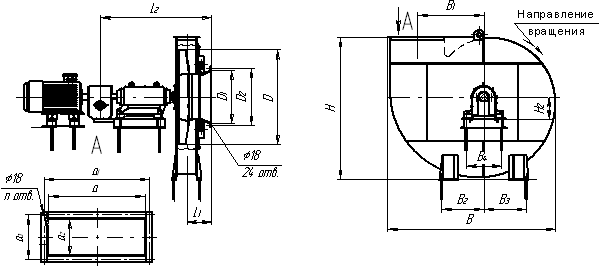

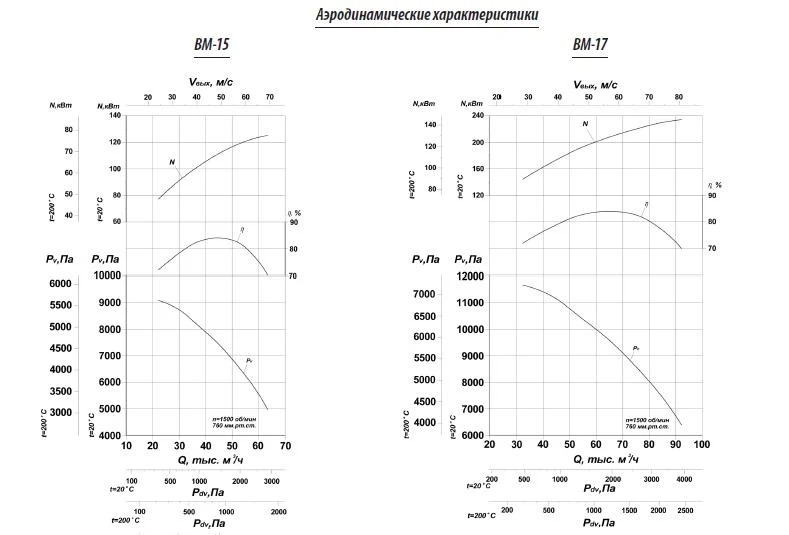

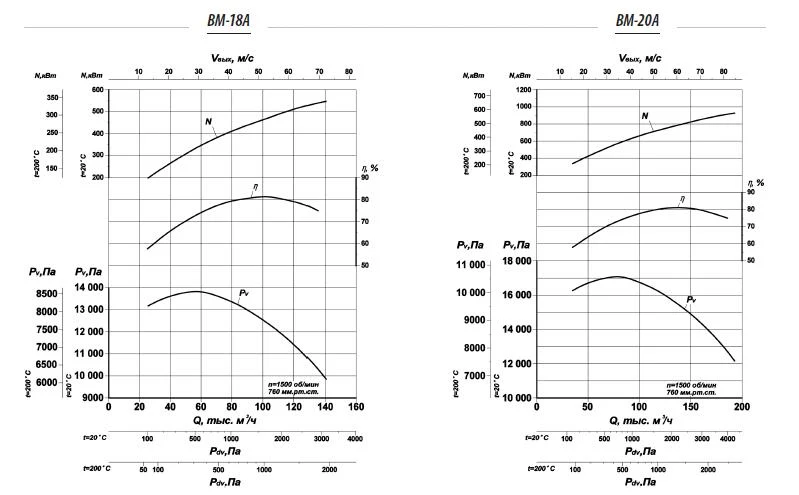

Технические характеристики

Вентилятор	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм
Вентилятор	D	D 1	D 2	L 1	L 2	H	H 1	H 2	В	B 1	C
ВМ – 15	1500	870	940	410	1477	2665	1089	380	2496	9 39	437
ВМ – 17	1700	960	1030	432	1522	2589	1089	380	2960	1 173	477
ВМ– 18А	1800	1160	1230	505 , 5	1917	2572	1110	360	3033	1133,5	637
ВМ– 20А	2000	1210	1280	521	1943,5	2 840	1215	360	3400	12 73	661,5

Вентилятор	а	а 1	b	b 1	t	t 1	d	d 1	n	n 1
ВМ – 15	8 38	910	322	393	130	131	18	18	20	24
ВМ – 17	906	992	350	432	141 , 7	144	18	18	20	24
ВМ– 18А	9 93	1057	5 67	635	151	127	18	16	24	24
ВМ– 20А	1050	1141	600	680	163	136	18	20	24	24

Типоразмер	Угол разворота улитки φ, град Размеры	0	15	30	45	60	75	90	105	120	135
ВМ-15	H	1550	1500	1500	1450	1400	1400	1350	1300	1300	1300
ВМ-15	l	1380	1380	1380	1380	1380	1380	1380	1380	1380	1380
ВМ-17	H	1700	1650	1600	1600	1600	1600	1500	1500	1500	1500
ВМ-17	l	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500

Типоразмер	Угол разворота улитки φ, град Размеры	0	45	60	90	150
ВМ-18А	H &a'},{'ID':'62','IBLOCK_ID':'4','NAME':'Технические характеристики','ACTIVE':'Y','SORT':'500','CODE':'TECH_CHAR_11','DEFAULT_VALUE':{'TEXT':'','TYPE':'HTML'},'PROPERTY_TYPE':'S','ROW_COUNT':'1','COL_COUNT':'30','LIST_TYPE':'L','MULTIPLE':'N','XML_ID':'62','FILE_TYPE':'','MULTIPLE_CNT':'5','LINK_IB	Двигатель	Двигатель	Производительность, тыс.м 3 /ч	Полное давление*, Па	Напряжение, В	Масса, т (без электродвигателя)
ВМ-18А	Типоразмер	Мощность, кВт / Частота вращения,об/мин
ВМ-18А	ВМ-15	АИР250М4	90/1500	Производительность, тыс.м 3 /ч	Полное давление*, Па	Напряжение, В	Масса, т (без электродвигателя)	45	7400	380/660	2,64
АИР315S4	ВМ-15	160/1500
АИР355S4	ВМ-15	250/1500
ВМ-17	АИР355М4У2	315/1500	65	9500	380/660	2,51
ВМ-17	ДАЗО4-400Х-4МУ1	400/1500	65	9500	380/660	2,51
ВМ-17	ДАЗ04-400У-МУ	500/1500	65	9500	380/660	2,51
ВМ-18А	ВА02-450LB4	400/1500	100	12600	6000	4,45
ВМ-18А	ВА02-560М4	630/1500	100	12600	6000	4,45
ВМ-18А	ДА304-400У-4МУ1	500/1500	100	12600	6000	4,45
ВМ-20А	ДА304-450У-4МУ1	800/1500	140	15500	6000	4,57
ВМ-20А	ВА02-560М4	630/1500	140	15500	6000	4,57
ВМ-20А	ВА02-560LА4	800/1500	140	15500	6000	4,57

Типоразмер вентилятора	Двигатель	Двигатель	Производительность, тыс.м 3 /ч	Полное давление*, Па	Напряжение, В	Масса, т (без электродвигателя)
Типоразмер вентилятора	Типоразмер	Мощность, кВт / Частота вращения,об/мин	Производительность, тыс.м 3 /ч	Полное давление*, Па	Напряжение, В	Масса, т (без электродвигателя)
ВМ-15	АИР250М4	90/1500	45	7400	380/660	2,64
ВМ-15	АИР315S4	160/1500	45	7400	380/660	2,64
ВМ-15	АИР355S4	250/1500	45	7400	380/660	2,64
ВМ-17	АИР355М4У2	315/1500	65	9500	380/660	2,51
ВМ-17	ДАЗО4-400Х-4МУ1	400/1500	65	9500	380/660	2,51
ВМ-17	ДАЗ04-400У-МУ	500/1500	65	9500	380/660	2,51
ВМ-18А	ВА02-450LB4	400/1500	100	12600	6000	4,45
ВМ-18А	ВА02-560М4	630/1500	100	12600	6000	4,45
ВМ-18А	ДА304-400У-4МУ1	500/1500	100	12600	6000	4,45
ВМ-20А	ДА304-450У-4МУ1	800/1500	140	15500	6000	4,57
ВМ-20А	ВА02-560М4	630/1500	140	15500	6000	4,57
ВМ-20А	ВА02-560LА4	800/1500	140	15500	6000	4,57
