Вентилятор радиальный ВР 80-76 (ВЦ4-76)-20 исп.5

Тайра Радиальные вентиляторы

Нажмите на фото, чтобы увеличить, листайте

от 8 099 106 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

Оплата по счёту, договор поставки
Самовывоз со склада в Усть-Каменогорске
Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

Общие сведения

• Низкого давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Назад загнутые лопатки
• Количество лопаток – 12
• Направление вращения – правое и левое
• Сертификат № С-RU.АЯ79.В.01134
• Энергоэффективность по ГОСТ 31961-2013 – КЛ3

Условия эксплуатации

• Температура окружающей среды от минус 45ºС до плюс 40ºС.
• Умеренный климат, 2-я и 3-я категории размещения.
• При защите двигателя от атмосферных воздействий допускается использование вентилятора по 1-й категории размещения.
• Возможно применение вентиляторов в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

Назначение

• Системы кондиционирования воздуха
• Системы вентиляции производственных, общественных и жилых зданий
• Другие производственные и санитарно-технические цели

Варианты изготовления

• Общего назначения из углеродистой стали, О, ГОСТ 5976-90
• Коррозионностойкие, К (по индивидуальному заказу)

Пример обозначения при заказе

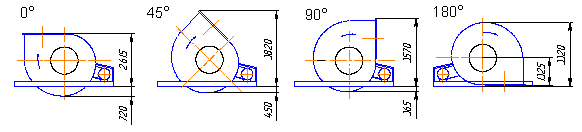

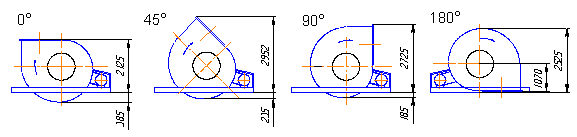

ВР 80-76 (ВЦ 4-76) – 10 – О – 5 – Пр0° - 30/1000(510) – П – У2

Вентилятор радиальный низкого давления ВР 80-76 (ВЦ 4-76) №10, общепромышленного исполнения, конструктивная схема 5 по ГОСТ 5976, положение корпуса правое, угол разворота улитки 0°, параметры двигателя N=30 кВт, n=1500 об/мин (частота вращения рабочего колеса 510 об/мин), двигатель расположен справа, климатическое исполнение У2.

Технические характеристики

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ДО-45 – 11шт.	1	20,9
Вставка гибкая ГВК-1400	1	139,0
Вставка гибкая ГВП-1094х1094	1	122

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Масса кг
Вентилятор	кВт / ( об/мин)	I н ,А	U н ,В	Масса кг
ВР 80-76-16-О; К	30/1000	60.0	380	2560
ВР 80-76-16-О; К	45/1000	87.5	380	2754
ВР 80-76-16-О; К	55/1000	108.0	380	2792

Вентилятор	n, об/мин	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	L w А , дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L w А , дБА
ВР 80-76-16	510	96	97	101	103	99	95	90	82	104
ВР 80-76-16	580	99	100	104	106	102	98	93	85	107
ВР 80-76-16	650	102	103	107	109	105	101	96	88	110

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
30/1000	60	-	ЩАУ-В-1.2r-60,0-380-Л	ЩАУ-В- 1.3-58,0-380
45/1000	98	-	ЩАУ-В-1.2е-85,0-380-Л	ЩАУ-В-1.3-105,0-380
55/1000	108	-	ЩАУ-В-1.2е-142,0-380-Л	ЩАУ-В-1.3-105,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ДО-45 – 17шт.	1	32,3
Вставка гибкая ГВК-1800	1	172,0
Вставка гибкая ГВП-1570х1372	1	174

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Масса кг
Вентилятор	кВт / ( об/мин)	I н ,А	U н ,В	Масса кг
ВР 80-76-20-О; К	55/1000	108.0	380	4066
ВР 80-76-20-О; К	75/1000	142.0	380	4360

Вентилятор	n, об/мин	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	L w А , дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L w А , дБА
ВР 80-76-20	465	101	102	106	108	104	100	95	87	109
ВР 80-76-20	550	104	105	109	111	107	103	98	90	112
