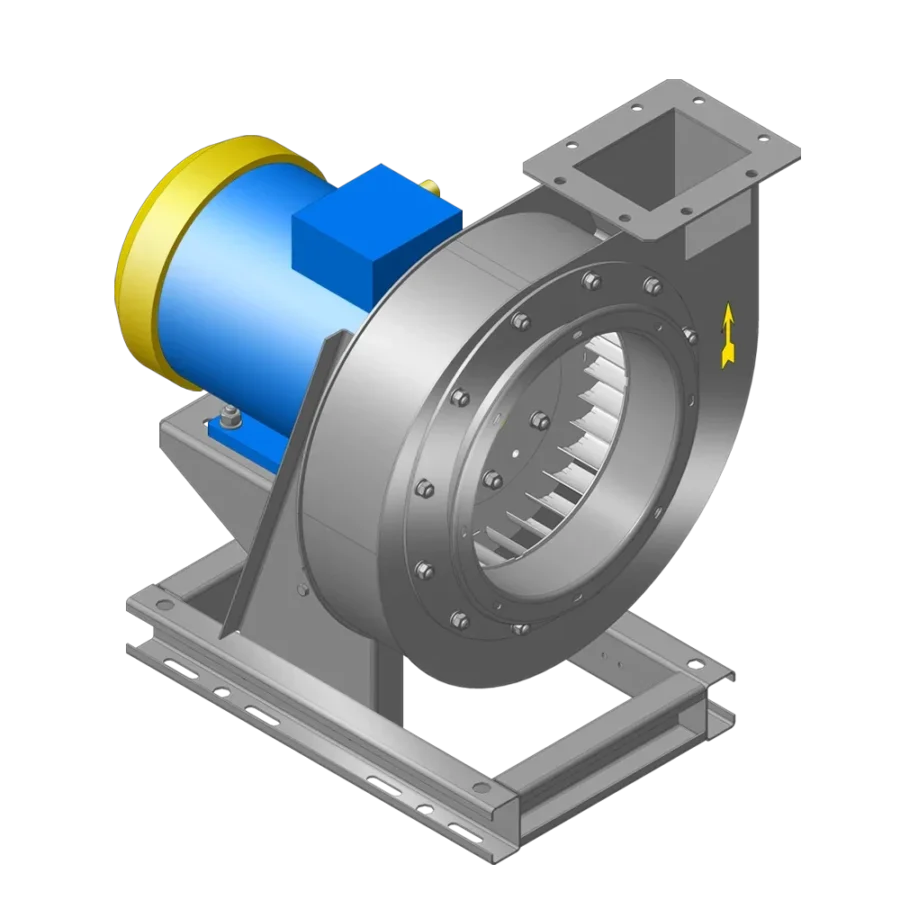

Вентилятор радиальный ВР 240-26-3,15 исп.1

Тайра Радиальные вентиляторы

Нажмите на фото, чтобы увеличить, листайте

от 255 048 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

Оплата по счёту, договор поставки
Самовывоз со склада в Усть-Каменогорске
Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

Общие сведения

• Высокого давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Вперед загнутые лопатки
• Количество лопаток – 32
• Направление вращения – правое и левое
• Энергоэффективность по ГОСТ 31961-2013 – КЛ2

Назначение

• Системы вентиляции
• Воздушное отопление
• Технологические линии

Варианты изготовления

• Общего назначения из углеродистой стали, О, ГОСТ 5976-90
• Коррозионностойкие из нержавеющей стали, К и титановых сплавов, КТ, - ТУ 4861-088-11865045-2012
• Взрывозащищенные из разнородных металлов, В, взрывозащищенные коррозионностойкие, ВК, - ТУ 4861-088-11865045-2012

Условия эксплуатации

• Температура окружающей среды от минус 45ºС до плюс 40ºС. Умеренный климат, 2-я категория размещения.
• В вентиляторах 1-ой категории размещения при производстве устанавливается двигатель либо так же 1-ой категории, либо 2-ой категории, но защищается кожухом от атмосферных воздействий.
• Возможно применение вентиляторов в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

Пример обозначения при заказе

ВР 240-26 – 3,15 – О – 1 – Пр0° - 4/3000 – У2

Вентилятор радиальный высокого давления ВР 240-26 №3,15, общепромышленного исполнения, конструктивная схема 1 по ГОСТ 5976, положение корпуса правое, угол разворота улитки 0°, параметры двигателя N=4 кВт, n=3000 об/мин, климатическое исполнение У2.

Технические характеристики

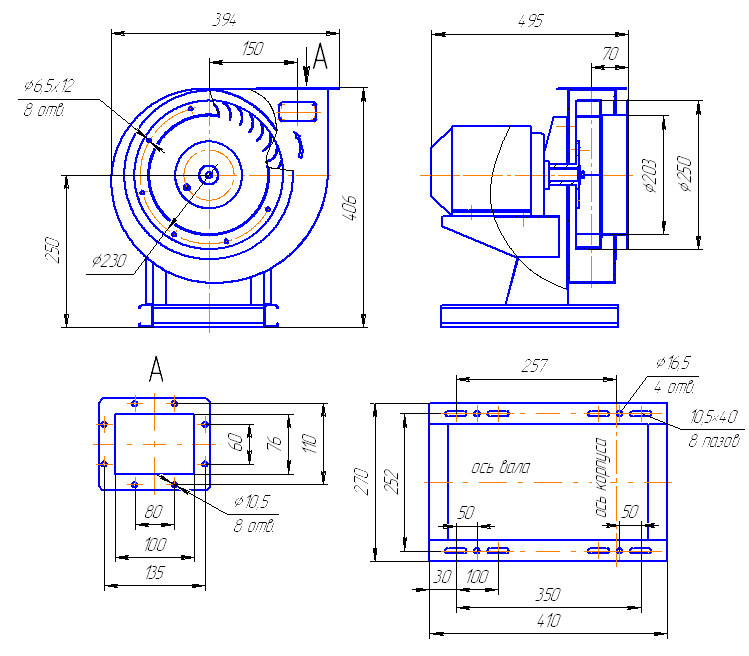

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-10 – 4 шт.	1	1,752
Комплект виброизоляторов ВР-201 – 4 шт.	1	4,4
Монтажная рама РМТ-410х270	1	1,51
Патрубок входной ПВТ-200	1	0,7
Вставка гибкая ГВК-200	1	1,4
Вставка гибкая ГВП-118х93	1	0,95
Кожух защитный КЗТ-2-215х350 (кроме исполнений Ж, КЖ)	1	1,0

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Производи- тельность, тыс. м³/час	Масса, кг	Виброизолятор	Виброизолятор
Вентилятор	Типоразмер	кВт/ (об/мин)	Iн при 380 В, А	Производи- тельность, тыс. м³/час	Масса, кг	Тип	Кол-во

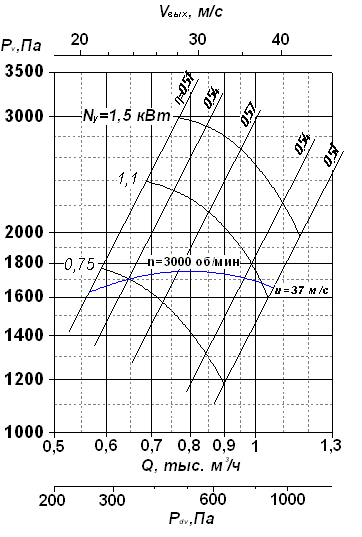

ВР 240-26-2,5-О ВР 240-26-2,5-К	АДМ80А2	1,5/3000	3,46	0,57-1,1	26,4	ВП 10	4
ВР 240-26-2,5-В ВР 240-26-2,5-ВК	АИМЛ80А2	1,5/3000	3,36	0,57-1,1	34,2	ВР 201	4

Вентилятор	n, об/мин	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	L wA , дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L wA , дБА
ВР 240 – 26 – 2,5	3000	93	92	91	93	90	87	83	81	95

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
1,5/3000	3,5	ЩАУ-В-1.1-4,0-380	ЩАУ-В-1.2r-6,0-380-Л	ЩАУ-В- 1.3-3,7-380

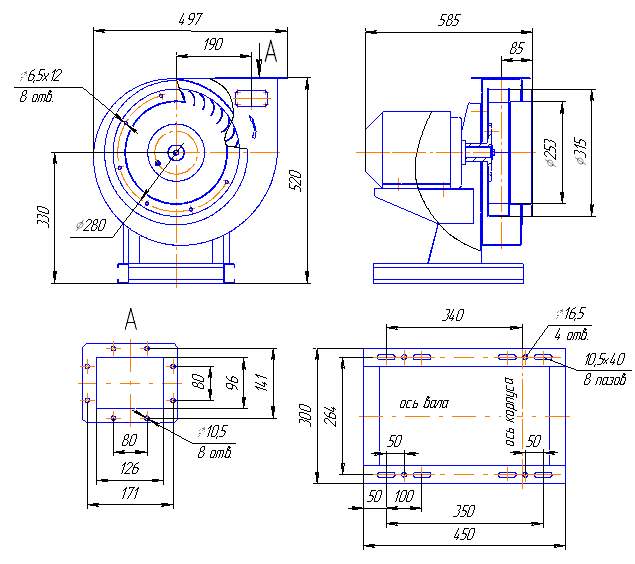

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-30 – 4 шт.	1	1,92
Комплект виброизоляторов ВР-201 – 4 шт.	1	4,4
Монтажная рама РМТ-450х300	1	3,0
Патрубок входной ПВТ-250	1	0,86
Вставка гибкая ГВК-250	1	1,7
Вставка гибкая ГВП-154х124	1	1,1
Кожух защитный КЗТ-2,5х222х365 (кроме исполнений Ж, КЖ)	1	1,0

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Производи- тельность, тыс. м³/час	Масса, кг	Виброизолятор	Виброизолятор
Вентилятор	Типоразмер	кВт/ (об/мин)	Iн при 380 В, А	Производи- тельность, тыс. м³/час	Масса, кг	Тип	Кол-во

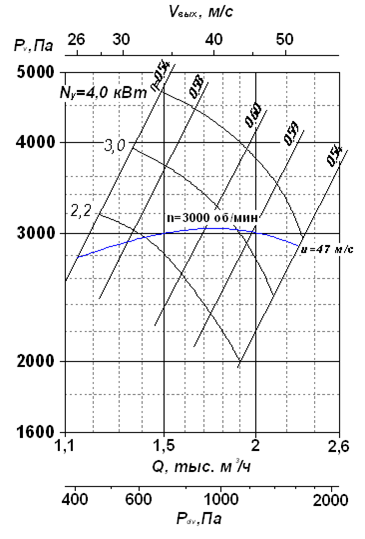

ВР 240-26-3,15-О ВР 240-26-3,15-К	АДМ100S2	4/3000	7,9	1,1-2,3	50,7	ВП 30	4
ВР 240-26-3,15-В ВР 240-26-3,15-ВК	АИМЛ100S2	4/3000	9,0	1,1-2,3	58,3	ВР 201	4

Вентилятор	n, об/мин	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	L wA , дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L wA , дБА
ВР 240 – 26 – 3,15	3000	96	95	97	99	99	98	88	80	103

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
4/3000	8,8	ЩАУ-В-1.1-10,0-380	ЩАУ-В-1.2r-9,0-380-Л	ЩАУ-В- 1.3-9,0-380

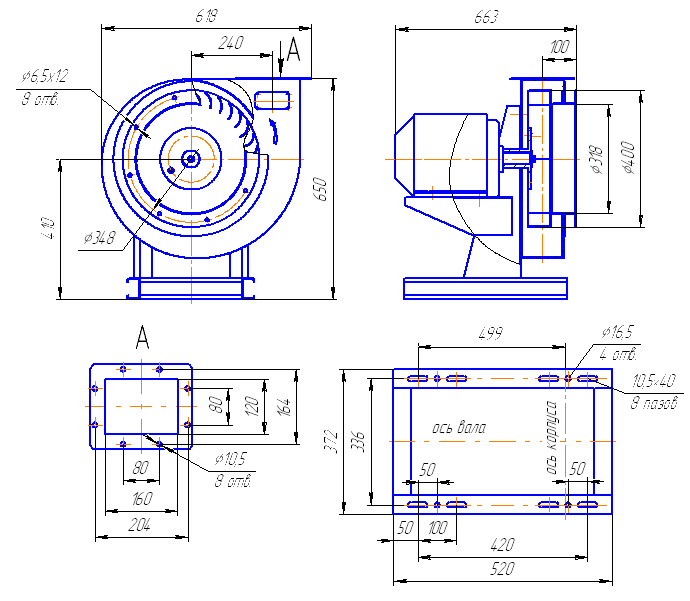

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-30 – 4 шт. (при массе вентилятора до 80 кг.)	1	1,92
Комплект виброизоляторов ВП-50 – 4 шт. (при массе вентилятора от 80 кг.)	1	2,328
Комплект виброизоляторов ВР-201 – 4 шт. (при массе вентилятора до 130 кг.)	1	4,4
Комплект виброизоляторов ВР-203 – 4 шт. (при массе вентилятора от 130 кг.)	1	4,8
Монтажная рама РМТ-520х372	1	3,6
Патрубок входной ПВТ-315	1	1,1
Вставка гибкая ГВК-315	1	2,3
Вставка гибкая ГВП-187х147	1	1,4
Кожух защитный КЗТ-3,15-294х375 (кроме исполнения Ж, КЖ)	1	1,4

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Производи- тельность, тыс. м³/час	Масса, кг	Виброизолятор	Виброизолятор
Вентилятор	Типоразмер	кВт/ (об/мин)	Iн при 380 В, А	Производи- тельность, тыс. м³/час	Масса, кг	Тип	Кол-во

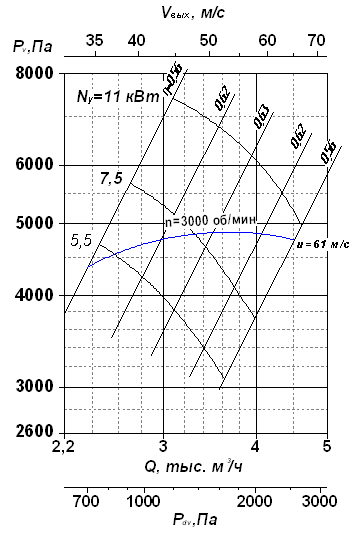

ВР 240-26-4-О ВР 240-26-4-К	АДМ112М2	7,5/3000	15,0	2,4-3,3	76	ВП 30	4
ВР 240-26-4-О ВР 240-26-4-К	АДМ132М2	11/3000	22,0	2,4-4,5	105	ВП 30	4
ВР 240-26-4-В ВР 240-26-4-ВК	АИМЛ112М2	7,5/3000	15,0	2,4-3,3	80,2	ВР 201	4
ВР 240-26-4-В ВР 240-26-4-ВК	ВА132М2	11/3000	22,0	2,4-4,5	129,6	ВР 201	4

Вентилятор	n, об/мин	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	Значение L wi , дБ октавных полосах f i , Гц	L wA , дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L wA , дБА
ВР 240 – 26 - 4	3000	97	98	99	104	105	101	98	93	114

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
7,5/3000	15	ЩАУ-В-1.1-18,0-380	ЩАУ-В-1.2r-16,0-380-Л	ЩАУ-В-1.3-16,0-380
11/3000	22	ЩАУ-В-1.1-25,0-380	ЩАУ-В-1.2r-25,0-380-Л	ЩАУ-В-1.3-22,0-380
