Описание

Общие сведения

• Высокого давления
• Одностороннего всасывания

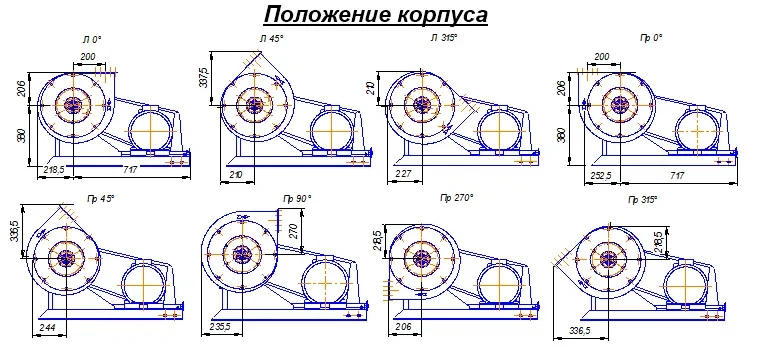

• Корпус спиральный поворотный
• Вперед загнутые лопатки
• Количество лопаток – 12
• Направление вращения – правое и левое
• Энергоэффективность по ГОСТ 31961-2013 – КЛ2

Назначение

• Подача сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках
• Системы вентиляции производственных и общественных зданий
• Другие производственные и санитарно-технические цели
• Варианты изготовления
• Общего назначения из углеродистой стали, О, ГОСТ 5976-90

Условия эксплуатации

• Температура окружающей среды от минус 45ºС до плюс 40ºС (плюс 45 - для тропического климата).
• Умеренный и тропический климат, 2-я категория размещения.
• В условиях умеренного климата по 1-й категории размещения согласно ГОСТ 15150.
• В вентиляторах 1-ой категории размещения при производстве устанавливается двигатель либо так же 1-ой категории, либо 2-ой категории, но защищается кожухом от атмосферных воздействий.

Пример обозначения при заказе

ВР 160-18 – 3,5 – О – 5 – Пр0 - 7,5/3000(5550) – П – У2

Вентилятор радиальный высокого давления ВР 160-18 №3,5, общепромышленного исполнения, конструктивная схема 5 по ГОСТ 5976, параметры двигателя N=7,5 кВт, n=3000 об/мин (частота вращения колеса 5550 об/мин), двигатель расположен справа, климатическое исполнение У2.
