Вентилятор радиальный ВР 120-28 исп.5

Тайра Радиальные вентиляторы

Нажмите на фото, чтобы увеличить, листайте

от 2 148 852 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

Оплата по счёту, договор поставки
Самовывоз со склада в Усть-Каменогорске
Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

Общие сведения

• Высокого давления
• Одностороннего всасывания
• Корпус спиральный поворотный
• Назад загнутые лопатки
• Количество лопаток – 16
• Направление вращения – правое и левое
• Энергоэффективность по ГОСТ 31961-2013 – КЛ2

Назначение

• Системы вентиляции производственных зданий
• Другие производственные и санитарно-технические цели

Варианты изготовления

• Общего назначения из углеродистой стали, О, ГОСТ 5976-90
• Коррозионностойкие из нержавеющей стали, К и титановых сплавов, КТ, ТУ 4861-088-11865045-2012

Условия эксплуатации

• Температура окружающей среды от минус 45ºС до плюс 40ºС.
• Умеренный климат, 2-я категория размещения. При эксплуатации вентиляторов в помещении допускается использование двигателей 3-й категории размещения
• В вентиляторах 1-ой категории размещения при производстве устанавливается двигатель либо так же 1-ой категории, либо 2-ой категории, но защищается кожухом от атмосферных воздействий.
• Возможно применение вентиляторов в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

Пример обозначения при заказе

ВР 120-28 – 8 – О – 5 – 30/1500(1915) – Л – У2

Вентилятор радиальный высокого давления ВР 120-28 №8, общепромышленного исполнения, конструктивная схема 5 по ГОСТ 5976, параметры двигателя N=30 кВт, n=1500 об/мин (частота вращения колеса 1915 об/мин), двигатель расположен слева, климатическое исполнение У2.

Технические характеристики

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-300 – 4 шт.	1	6,8
Комплект виброизоляторов ВР-203 – 6 шт. (при массе вентилятора до 780 кг.)	1	5,4
Комплект виброизоляторов ВР203 – 8 шт. (при массе вентилятора от 780 кг.)	1	7,2

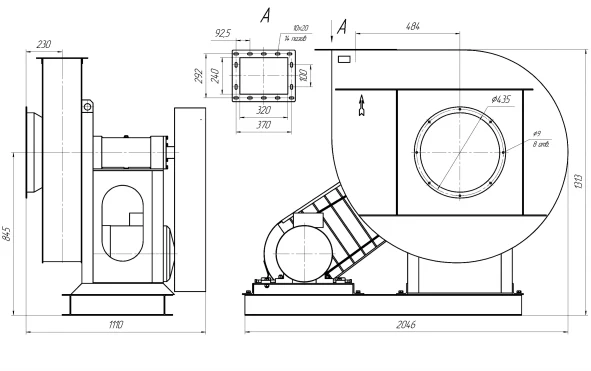

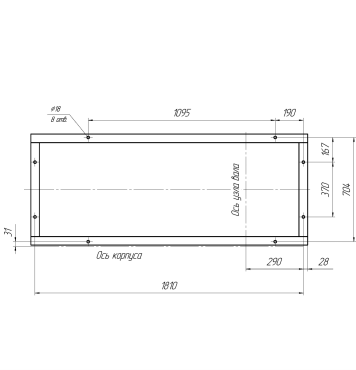

Монтажная рама РМТ-1674х734*	1	33
Патрубок входной ПВТ-400	1	1,4
Вставка гибкая ГВК-400	1	3,6
Вставка гибкая ГВП-353х275	1	2,5

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Частота вращения колеса, об/мин	Производи-тельность, тыс.м 3 /час	Масса, кг	Виброизолятор	Виброизолятор
Вентилятор	Типоразмер	кВт/ (об/мин)	Iн при 380 В, А	Частота вращения колеса, об/мин	Производи-тельность, тыс.м 3 /час	Масса, кг	Тип	Кол-во

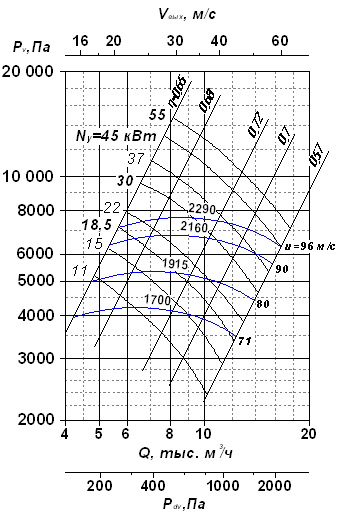

ВР 120-28-8-О ВР 120-28-8-К	А160М4	18,5/1500	35,0	1700	4,2-11,8	720	ВП-300	4
ВР 120-28-8-О ВР 120-28-8-К	А180М4	30/1500	56,0	1915	4,7-14,0	720	ВП-300	4
ВР 120-28-8-О ВР 120-28-8-К	А200L4	45/1500	86,0	2160	5,4-15,5	840	ВП-300	4
ВР 120-28-8-О ВР 120-28-8-К	A200L4	45/1500	86,0	2290	5,6-16,5	850	ВП-300	4

Вентилятор	n, об/мин	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	L w А, дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L w А, дБА
ВР 120-28-8	1700	86	91	100	104	104	96	92	90	107
ВР 120-28-8	1915	89	94	104	108	106	98	94	92	109
ВР 120-28-8	2160	91	96	106	110	109	101	97	95	112
ВР 120-28-8	2290	93	98	108	112	110	102	98	96	113

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
18,5/1500	36,3	-	ЩАУ-В-1.2-37,0-380-Л	ЩАУ-В-1.3-37,0-380
30/1500	57,6	-	ЩАУ-В-1.2-60,0-380-Л	ЩАУ-В-1.3-60,0-380
45/1500	98	-	ЩАУ-В-1.2-110,0-380-Л	ЩАУ-В-1.3-110,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-300 – 6 шт.	1	10,2
Комплект виброизоляторов ВР-203А – 6 шт.	1	11,4

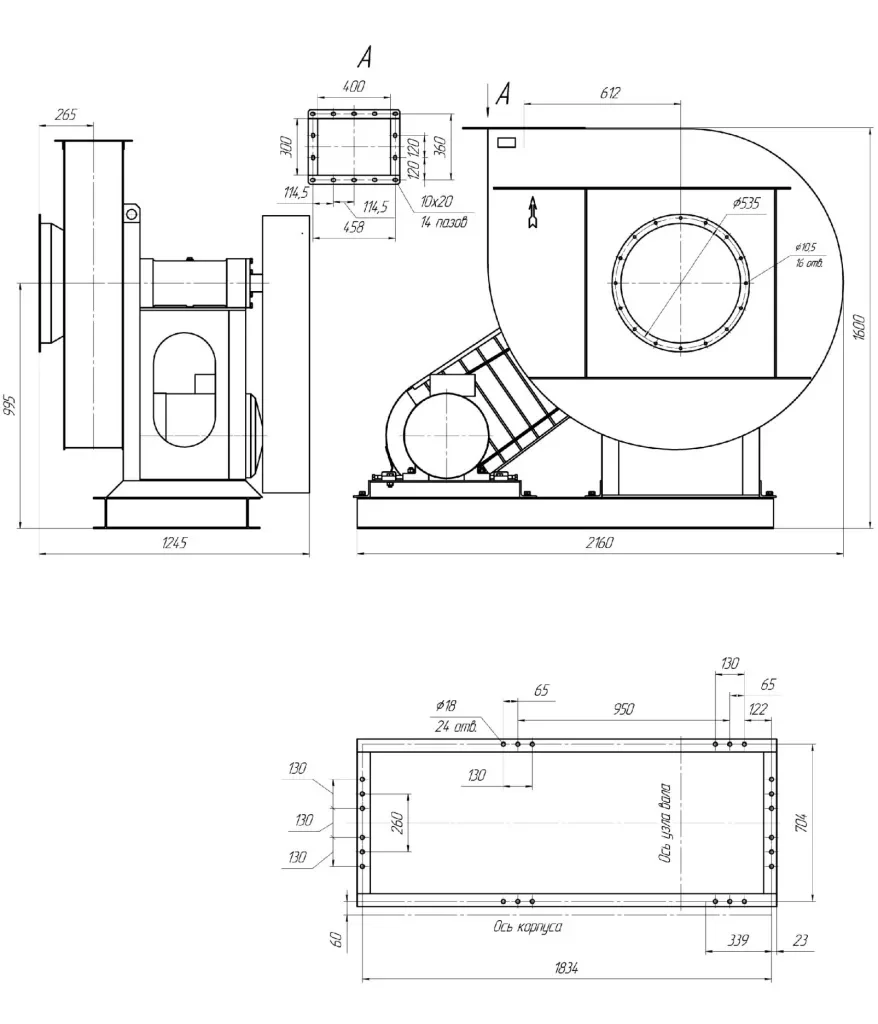

Монтажная рама РМТ-1880х750*	1	62
Патрубок входной ПВТ-500	1	1,7
Вставка гибкая ГВК-500	1	4,7
Вставка гибкая ГВП-441х343	1	3,0

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Частота вращения колеса, об/мин	Производи-тельность, тыс.м 3 /час	Масса, кг	Виброизолятор	Виброизолятор
Вентилятор	Типоразмер	кВт/ (об/мин)	Iн при 380 В, А	Частота вращения колеса, об/мин	Производи-тельность, тыс.м 3 /час	Масса, кг	Тип	Кол-во

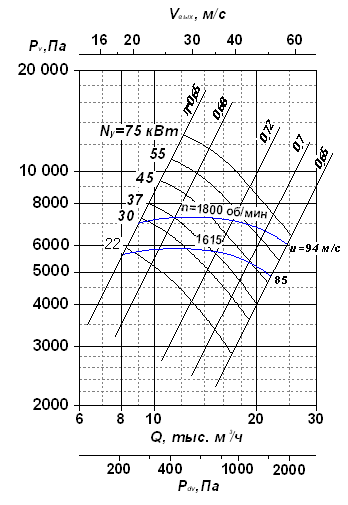

ВР 120-28-10-О ВР 120-28-10-К	A200L4	45/1500	86,0	1615	8,0-19,0	980	ВП-300	6
ВР 120-28-10-О ВР 120-28-10-К	A225M4	55/1500	105,0	1615	8,0-22,0	1045	ВП-300	6
ВР 120-28-10-О ВР 120-28-10-К	A225M4	55/1500	105,0	1800	9,0-19,0	1065	ВП-300	6
ВР 120-28-10-О ВР 120-28-10-К	A250S4	75/1500	138,3	1800	9,0-24,5	1170	ВП-300	6

Вентилятор	n, об/мин	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	Значение L wi ,дБ в октавных полосах f i , Гц	L w А, дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L w А, дБА
ВР 120-28-10	1615	89	94	104	108	106	98	94	92	109
ВР 120-28-10	1800	90	95	105	109	108	100	96	94	111

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
45/1500	86	-	ЩАУ-В-1.2-90,0-380-Л	ЩАУ-В-1.3-90,0-380
55/1500	105	-	ЩАУ-В-1.2-110,0-380-Л	ЩАУ-В-1.3-110,0-380
75/1500	138,3	-	ЩАУ-В-1.2-150,0-380-Л	ЩАУ-В-1.3-150,0-380
