Вентилятор радиальный ВР 100-45 (ВЦ 5-45) исп.1

Тайра Радиальные вентиляторы

Нажмите на фото, чтобы увеличить, листайте

от 1 153 440 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

Оплата по счёту, договор поставки
Самовывоз со склада в Усть-Каменогорске
Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

Общие сведения

• Серию составляют вентиляторы трех типов:

ВР 100-35 (ВЦ 5 – 35); ВР 100-45 (ВЦ 5 – 45); ВР 100-50 (ВЦ 5 – 50)

• Среднего давления
• Одностороннего всасывания
• Корпус спиральный неповоротный
• Назад загнутые лопатки
• Количество лопаток

– 9 (ВР 100 – 35(ВЦ 5 – 35); ВР 100 – 50(ВЦ 5 –50))

– 10 (ВР 100 – 45(ВЦ 5 – 45);)

• Направление вращения – правое и левое
• Энергоэффективность по ГОСТ 31961-2013 – КЛ3

Назначение

• Для пневмотранспорта в размольном отделении мукомольных заводов
• Для стационарных систем вентиляции, кондиционирования и воздушного отопления
• Для других санитарно-технических целей

Условия эксплуатации

• Температура окружающей среды от минус 45ºС до плюс 40ºС. Умеренный климат, 2-я категория размещения. При защите двигателя от атмосферных воздействий допускается использование вентилятора по 1-й категории размещения.
• Не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры самовоспламенения или находятся под избыточным давлением.
• Возможно применение вентиляторов в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

Варианты изготовления

• Общего назначения из углеродистой стали, О, ГОСТ 5976-90
• Коррозионностойкие из нержавеющей стали, К и титановых сплавов, КТ,ТУ 4861-088-11865045-2012
• Взрывозащищенные из разнородных металлов, В,

ТУ 4861-088-11865045-2012

Пример обозначения при заказе

ВР 100-35 (ВЦ 5-35) – 3,55 – О – 1 – Пр0° - 0,75/3000 – У2

Вентилятор радиальный среднего давления ВР 80-76 (ВЦ 4-76) №3,55, общепромышленного исполнения, конструктивная схема 1 по ГОСТ 5976, положение корпуса правое, угол разворота улитки 0°, параметры двигателя N=0,75 кВт, n=3000 об/мин, климатическое исполнение У2.

Технические характеристики

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-100 – 6 шт.	1	9,6
Комплект виброизоляторов ВР-203 – 4 шт.	1	4,8
Монтажная рама РМТ-1132х1058	1	29,8
Вставка гибкая ГВК-560	1	5,3
Вставка гибкая ГВП-600х497	1	5,1
Кожух защитный КЗТ-8-600х710	1	7,7

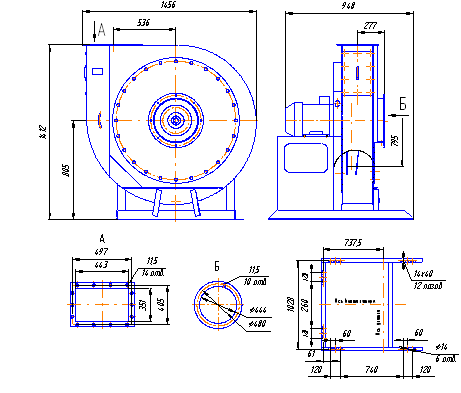

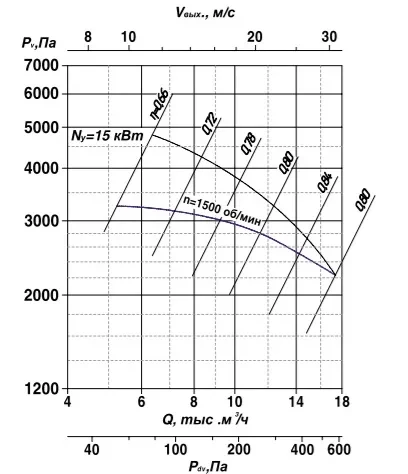

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Производи- тельность, тыс. м³/час	Масса, кг	Виброизолятор	Виброизолятор
Вентилятор	Типоразмер	кВт/ (об/мин)	Iн при 380 В, А	Производи- тельность, тыс. м³/час	Масса, кг	Тип	Кол-во
ВР 100-45-8- О К,КТ	АДМ132М4	15/1500	30,7	3,8-15,5	572	ДО42	6
ВР 100-45-8-В	ВА132М4	15/1500	30,7	3,8-15,5	688	ВР 203	4

Вентилятор	n, об/мин	Значение L wi в октавных полосах f i , Гц	Значение L wi в октавных полосах f i , Гц	Значение L wi в октавных полосах f i , Гц	Значение L wi в октавных полосах f i , Гц	Значение L wi в октавных полосах f i , Гц	Значение L wi в октавных полосах f i , Гц	Значение L wi в октавных полосах f i , Гц	Значение L wi в октавных полосах f i , Гц	L w А , дБА
Вентилятор	n, об/мин	63	125	250	500	1000	2000	4000	8000	L w А , дБА
ВР 100 – 45-8	1500	97	101	103	100	98	94	90	88	103

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
15/1500	30,7	ЩАУ-В-1.1-36,0-380	ЩАУ-В-1.2e-37,0-380-Л	ЩАУ-В-1.3-30,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-50 – 4 шт.	1	2,328
Комплект виброизоляторов ВР-201 – 4 шт.	1	4,4
Монтажная рама РМТ-660х402	1	4,5
Вставка гибкая ГВК-250	1	1,7
Вставка гибкая ГВП-248х202	1	1,6

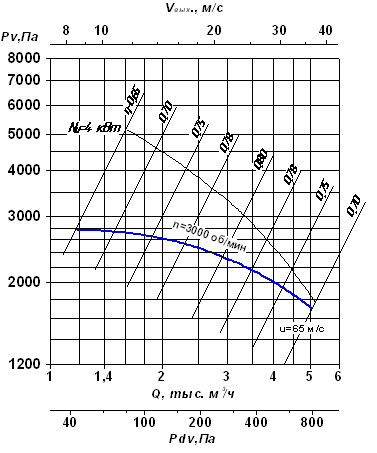

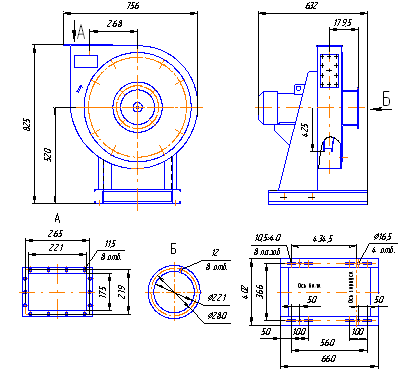

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Производи- тельность, тыс. м³/час	Масса, кг	Виброизолятор	Виброизолятор
Вентилятор	Типоразмер	кВт/ (об/мин)	Iн при 380 В, А	Производи- тельность, тыс. м³/час	Масса, кг	Тип	Кол-во
ВР 100-45-4,25-О ВР 100-45-4,25-К	АДМ100S2	4/3000	7,9	1,2-5,0	90,0	ВП30	4
ВР 100-45-4,25-В	АИМ100S2	4/3000	9,0	1,2-5,0	93,0	ВР 201	4
