Общие сведения
• Среднего давления
• Одностороннего всасывания
• Корпус спиральный, поворотный
• Радиальные лопатки
• Количество лопаток – 8
• Направление вращения – правое и левое
Назначение
• Удаление древесных стружек и опилок
• Отсос металлической пыли от станков
• Система пневмотранспорта зерна и при производстве круп
• Удаление пыли и шлаков при сварочном производстве
• Другие производственные и санитарно-технические цели
Варианты изготовления
• Пылевые из углеродистой стали, О, ТУ 4861-009-11865045-00
• Пылевые коррозионностойкие из нержавеющей стали, К и титановых сплавов, КТ, ТУ 4861-009-11865045-00
• Пылевые во взрывозащищенном исполнении, В
Условия эксплуатации
• Температура окружающей среды от минус 45 ºС до плюс 40ºС (плюс 45ºС для вентиляторов в тропическом исполнении). Умеренный климат, 2-я и 3-я категория размещения.
• В вентиляторах 1-ой категории размещения при производстве устанавливается двигатель либо так же 1-ой категории, либо 2-ой категории, но защищается кожухом от атмосферных воздействий.
• Возможно применение вентиляторов в условиях холодного климата (УХЛ) с температурой окружающей среды до минус 60°С.
Пример обозначения при заказе
ВР 120-45 – 6,3 – К – 5 – Пр0о – 7,5/1500(1990) – П – У2 – Вентилятор радиальный среднего давления ВР 120-45-6,3, коррозионностойкий из нержавеющей стали, конструктивная схема 5 по ГОСТ 5976, положение корпуса правое, угол разворота улитки 0°, параметры двигателя N=7,5 кВт, n=1500 об/мин (частота вращения колеса 1990 об/мин), расположение двигателя правое, климатическое исполнение У2.
Технические характеристики
| Наименование |
Кол-во |
Масса, кг |
| Комплект виброизоляторов ВП-50 – 6 шт. (при массе вентилятора до 250 кг.) |
1 |
3,492 |
| Комплект виброизоляторов ВП-100 – 6 шт. (при массе вентилятора от 250 кг.) |
1 |
9,0 |
| Комплект виброизоляторов ВР-203 – 4 шт. |
1 |
4,8 |
| Монтажная рама РМТ-1280х500 |
1 |
24,0 |
| Патрубок входной ПВТ-400 |
1 |
1,4 |
| Вставка гибкая ГВК-400П |
1 |
4,0 |
| Вставка гибкая ГВП-300х300П |
1 |
5,4 |
| Вентилятор |
Электродвигатель |
Электродвигатель |
Электродвигатель |
Частота вращения колеса, об/мин |
Производи- тельность, тыс. м³/час |
Масса, кг |
Виброизолятор |
Виброизолятор |
| Вентилятор |
Типоразмер |
кВт/ об/мин |
Iн при 380 В, А |
Частота вращения колеса, об/мин |
Производи- тельность, тыс. м³/час |
Масса, кг |
Тип |
Кол-во |

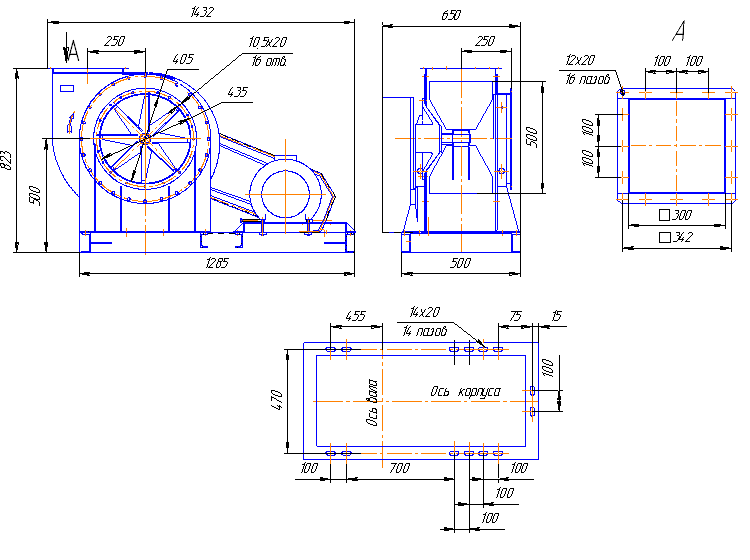

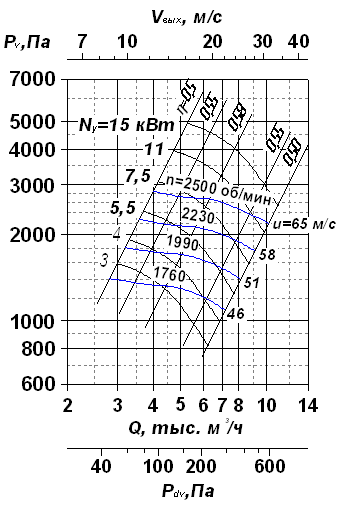

| ВР120-45-5-О ВР120-45-5-К |
АИРМ112М4 |
5,5/1500 |
11,3 |
1760 |
2,8-7,0 |
210 |
ВП-50 |
4 |
| ВР120-45-5-О ВР120-45-5-К |
АДМ132S4 |
7,5/1500 |
15,8 |
1990 |
3,2-7,8 |
220 |
ВП-50 |
4 |
| ВР120-45-5-О ВР120-45-5-К |
АДМ132S4 |
7,5/1500 |
15,8 |
2230 |
3,6-5,7 |
220 |
ВП-50 |
4 |
| ВР120-45-5-О ВР120-45-5-К |
АДМ132M4 |
11/1500 |
22,9 |
2230 |
3,6-9,0 |
220 |
ВП-50 |
4 |
| ВР120-45-5-О ВР120-45-5-К |
АДМ132M4 |
11/1500 |
22,9 |
2500 |
4,0-6,8 |
220 |
ВП-50 |
4 |
| ВР120-45-5-О ВР120-45-5-К |
АИР160S4 |
15/1500 |
29,0 |
2500 |
4,0-10,0 |
290 |
ВП-50 |
6 |
| Вентилятор |
n, об/мин |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
L wA , дБА |
| Вентилятор |
n, об/мин |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
L wA , дБА |
| ВР 120-45-5 |
1760 |
84 |
87 |
94 |
105 |
93 |
90 |
86 |
82 |
103 |
| ВР 120-45-5 |
1990 |
87 |
90 |
97 |
108 |
96 |
93 |
89 |
85 |
106 |
| ВР 120-45-5 |
2230 |
90 |
93 |
100 |
111 |
99 |
96 |
92 |
88 |
109 |
| ВР 120-45-5 |
2500 |
93 |
96 |
103 |
114 |
102 |
99 |
95 |
91 |
112 |
| Параметры электродвигателя кВт/(об/мин) |
I н ,А при 380В |
Прямой пуск |
Плавный пуск |
Частотное регулирование |
| 5,5/1500 |
12 |
ЩАУ-В-1.1-13,0-380 |
ЩАУ-В-1.2r-12,0-380-Л |
ЩАУ-В-1.3-12,0-380 |
| 7,5/1500 |
16 |
ЩАУ-В-1.1-18,0-380 |
ЩАУ-В-1.2r-16,0-380-Л |
ЩАУ-В-1.3-16,0-380 |
| 11/1500 |
23 |
ЩАУ-В-1.1-25,0-380 |
ЩАУ-В-1.2r-25,0-380-Л |
ЩАУ-В-1.3-22,0-380 |
| 15/1500 |
30,7 |
ЩАУ-В-1.1-32,0-380 |
ЩАУ-В-1.2r-37,0-380-Л |
ЩАУ-В-1.3-30,0-380 |
| Наименование |
Кол-во |
Масса, кг |
| Комплект виброизоляторов ВП-100 – 6 шт. |
1 |
9,0 |
| Комплект виброизоляторов ВР-203 – 4 шт. |
1 |
4,8 |
| Патрубок входной ПВТ-500 |
1 |
1,7 |
| Вставка гибкая ГВК-500П |
1 |
6,7 |
| Вставка гибкая ГВП-380х380П |
1 |
8,1 |
| Монтажная рама РМТ- 1563х580П |
1 |
30 |
| Вентилятор |
Электродвигатель |
Электродвигатель |
Электродвигатель |
Частота вращения колеса, об/мин |
Производи- тельность, тыс. м³/час |
Масса, кг |
Виброизолятор |
Виброизолятор |
| Вентилятор |
Типоразмер |
кВт/ об/мин |
Iн при 380 В, А |
Частота вращения колеса, об/мин |
Производи- тельность, тыс. м³/час |
Масса, кг |
Тип |
Кол-во |

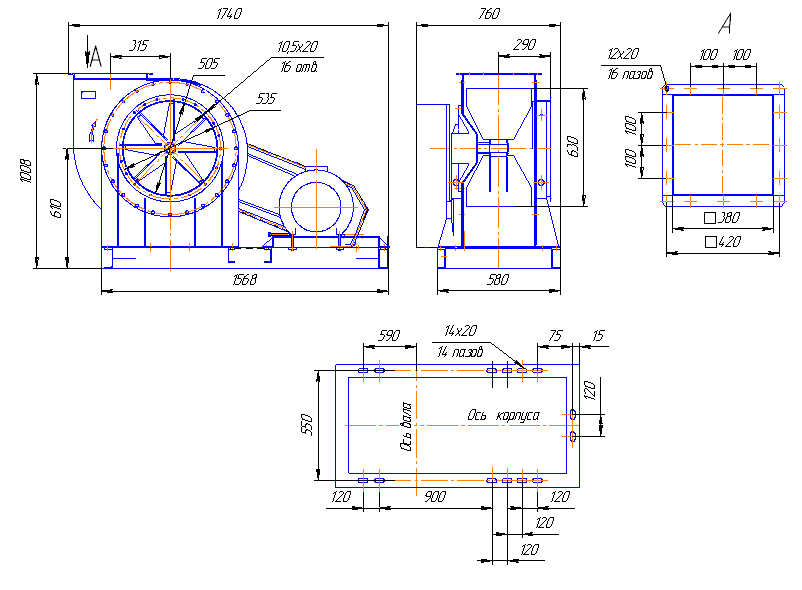

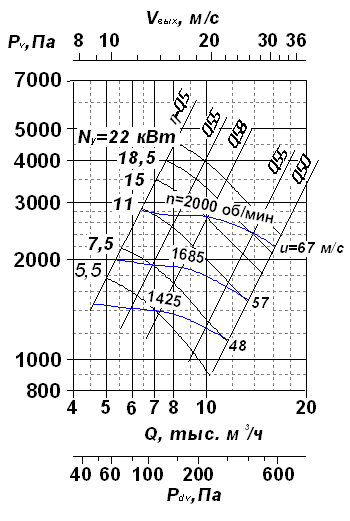

| ВР120-45-6,3-О ВР120-45-6,3-К |
АДМ132S4 |
7,5/1500 |
15,8 |
1425 |
4,6-11,5 |
310 |
ДО-42 |
4 |
| ВР120-45-6,3-О ВР120-45-6,3-К |
АДМ132M4 |
11/1500 |
22,9 |
1685 |
5,4-13,0 |
375 |
ДО-42 |
4 |
| ВР120-45-6,3-О ВР120-45-6,3-К |
АИР160S4 |
15/1500 |
29,0 |
2000 |
6,4-10,0 |
395 |
ДО-42 |
5 |
| ВР120-45-6,3-О ВР120-45-6,3-К |
АИР160М4 |
18,5/1500 |
35,0 |
2000 |
6,4-13,5 |
395 |
ДО-42 |
5 |
| ВР120-45-6,3-О ВР120-45-6,3-К |
A180S4 |
22/1500 |
42,0 |
2000 |
6,4-16,0 |
410 |
ДО-42 |
5 |
| Вентилятор |
n, об/мин |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
L wA , дБА |
| Вентилятор |
n, об/мин |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
L wA , дБА |
| ВР 120-45-6,3 |
1425 |
87 |
90 |
97 |
108 |
96 |
93 |
89 |
85 |
106 |
| ВР 120-45-6,3 |
1685 |
91 |
94 |
101 |
112 |
100 |
97 |
93 |
89 |
110 |
| ВР 120-45-6,3 |
2000 |
96 |
99 |
106 |
117 |
105 |
102 |
98 |
94 |
115 |
| Параметры электродвигателя кВт/(об/мин) |
I н ,А при 380В |
Прямой пуск |
Плавный пуск |
Частотное регулирование |
| 7,5/1500 |
16 |
ЩАУ-В-1.1-18,0-380 |
ЩАУ-В-1.2r-16,0-380-Л |
ЩАУ-В-1.3-16,0-380 |
| 11/1500 |
23 |
ЩАУ-В-1.1-25,0-380 |
ЩАУ-В-1.2r-25,0-380-Л |
ЩАУ-В-1.3-22,0-380 |
| 15/1500 |
30,7 |
ЩАУ-В-1.1-32,0-380 |
ЩАУ-В-1.2r-37,0-380-Л |
ЩАУ-В-1.3-30,0-380 |
| 18,5/1500 |
36,3 |
ЩАУ-В-1.1-36,0-380 |
ЩАУ-В-1.2r-37,0-380-Л |
ЩАУ-В-1.3-37,0-380 |
| 22/1500 |
44,2 |
- |
ЩАУ-В-1.2r-45,0-380-Л |
ЩАУ-В-1.3-43,0-380 |
| Наименование |
Кол-во |
Масса, кг |
| Комплект виброизоляторов ВП-300 – 4 шт. при массе вентилятора до 800 кг |
1 |
6,8 |
| Комплект виброизоляторов ВП-300 – 5 шт. при массе вентилятора от 800 кг. |
1 |
8,5 |
| Комплект виброизоляторов ВР-203А – 4 шт. |
1 |
4,8 |
| Вставка гибкая ГВК-630 П |
1 |
8,3 |
| Вставка гибкая ГВП-480х480 П |
1 |
10,3 |
| Вентилятор |
Электродвигатель |
Электродвигатель |
Электродвигатель |
Частота вращения колеса, об/мин |
Производи- тельность, тыс. м³/час |
Масса, кг |
Виброизолятор |
Виброизолятор |
| Вентилятор |
Типоразмер |
кВт/ об/мин |
Iн при 380 В, А |
Частота вращения колеса, об/мин |
Производи- тельность, тыс. м³/час |
Масса, кг |
Тип |
Кол-во |

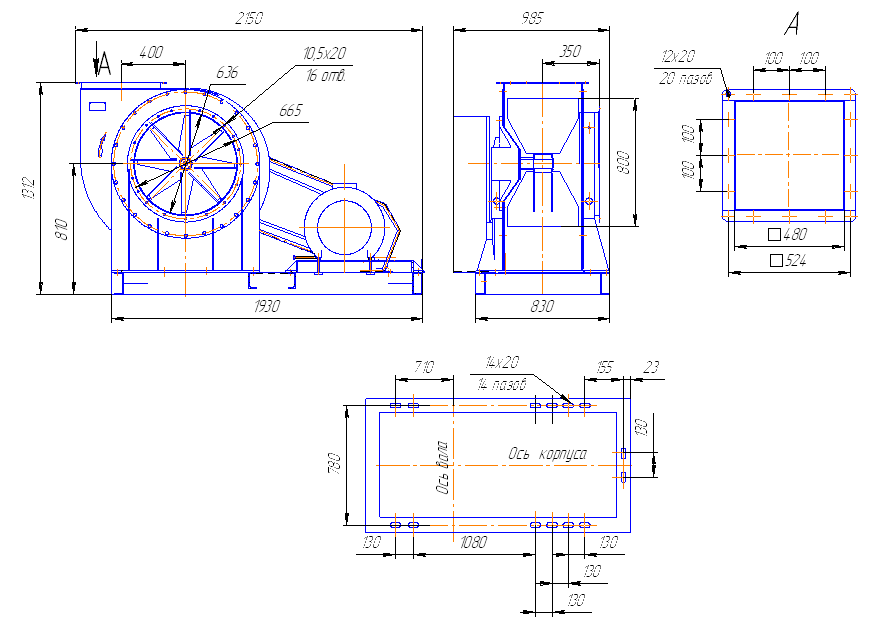

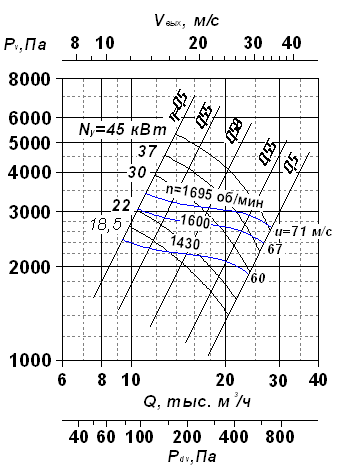

| ВР120-45-8-О ВР120-45-8-К |
A180S4 |
22/1500 |
42,0 |
1430 |
9,5-16,5 |
700 |
ВП-300 |
4 |
| ВР120-45-8-О ВР120-45-8-К |
A180M4 |
30/1500 |
56,0 |
1430 |
9,5-24,0 |
760 |
ВП-300 |
4 |
| ВР120-45-8-О ВР120-45-8-К |
A200M4 |
37/1500 |
70,0 |
1600 |
10,5-24,5 |
825 |
ВП-300 |
5 |
| ВР120-45-8-О ВР120-45-8-К |
A200L4 |
45/1500 |
86,0 |
1600 |
10,5-27,0 |
855 |
ВП-300 |
5 |
| ВР120-45-8-О ВР120-45-8-К |
A200L4 |
45/1500 |
86,0 |
1695 |
11,0-27,5 |
860 |
ВП-300 |
5 |
| Вентилятор |
n, об/мин |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
Значение L w i , дБ в октавных полосах, f i , Гц |
L wA , дБА |
| Вентилятор |
n, об/мин |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
L wA , дБА |
| ВР 120-45-8 |
1430 |
94 |
97 |
104 |
115 |
103 |
100 |
96 |
92 |
113 |
| ВР 120-45-8 |
1600 |
97 |
100 |
107 |
118 |
106 |
103 |
99 |
95 |
116 |
| ВР 120-45-8 |
1695 |
98 |
101 |
108 |
119 |
107 |
104 |
100 |
96 |
117 |
| Параметры электродвигателя кВт/(об/мин) |
I н ,А при 380В |
Прямой пуск |
Плавный пуск |
Частотное регулирование |
| 22/1500 |
44,2 |
- |
ЩАУ-В-1.2r-45,0-380-Л |
ЩАУ-В-1.3-43,0-380 |
| 30/1500 |
57,6 |
- |
ЩАУ-В-1.2r-60,0-380-Л |
ЩАУ-В-1.3-58,0-380 |
| 37/1500 |
70,2 |
- |
ЩАУ-В-1.2r-72,0-380-Л |
ЩАУ-В-1.3-74,0-380 |
| 45/1500 |
86 |
- |
ЩАУ-В-1.2r-105,0-380-Л |
ЩАУ-В-1.3-88,0-380 |
