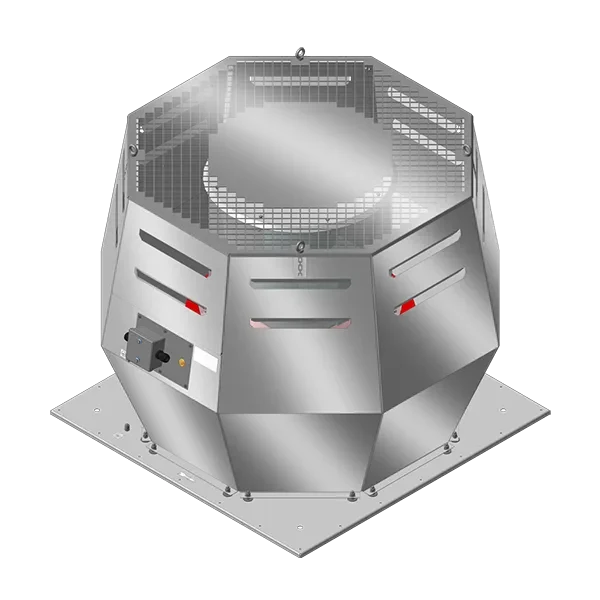

Вентилятор крышный радиальный ВКР с выходом воздуха вверх (факельный)

Тайра Крышные вентиляторы

Нажмите на фото, чтобы увеличить, листайте

от 301 110 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

Оплата по счёту, договор поставки
Самовывоз со склада в Усть-Каменогорске
Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

Общие сведения

• Выброс воздуха вверх (факельный)
• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки
• Количество лопаток – 10
• Энергоэффективность по ГОСТ 31961-2013 – КЛ2

Назначение

• Система вытяжной вентиляции промышленных и общественных зданий
• Устанавливаются на кровле
• Могут работать как с подключенной сетью воздуховодов, так и без нее

Варианты изготовления

• Общего назначения из углеродистой оцинкованной стали, О, ГОСТ 24814-81
• Коррозионностойкие из нержавеющей стали К ТУ 4861-053-11865045-2008
• Взрывозащищенные из разнородных металлов В, взрывозащищенные коррозионностойкие ВК, ТУ 4861-034-11865045-2008
• Взрывозащищенные из алюминиевых сплавов ВА, ТУ 4861-034-11865045-2008
• По заказу потребителя комплектуются самооткрывающимся клапаном

Условия эксплуатации

• Температура окружающей среды от минус 45ºС до плюс 40ºС (45ºС – для вентиляторов тропического исполнения). Умеренный климат, 1-я категория размещения.
• Возможно изготовление вентиляторов для работы в условиях холодного климата (УХЛ, ХЛ) с температурой окружающей среды до минус 60°С.

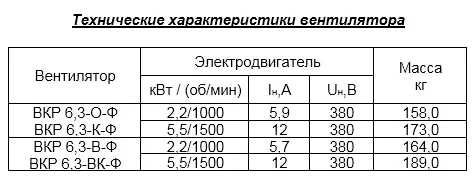

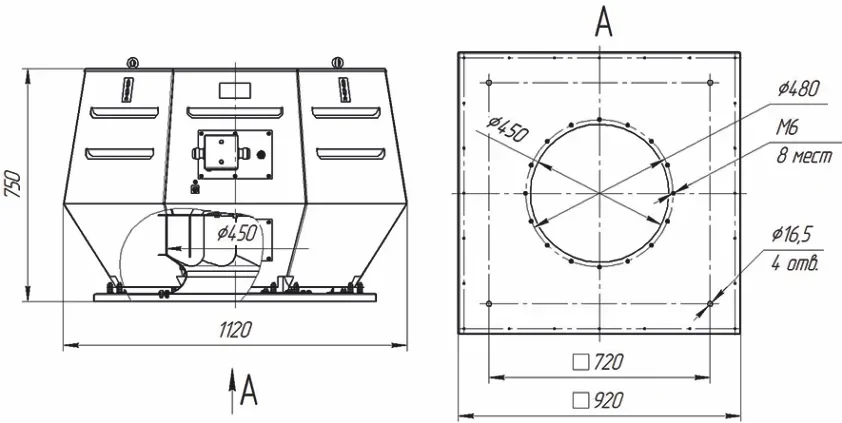

Технические характеристики

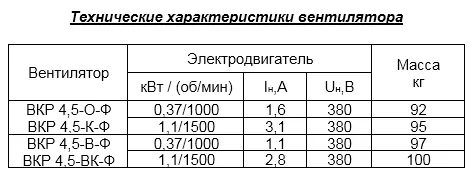

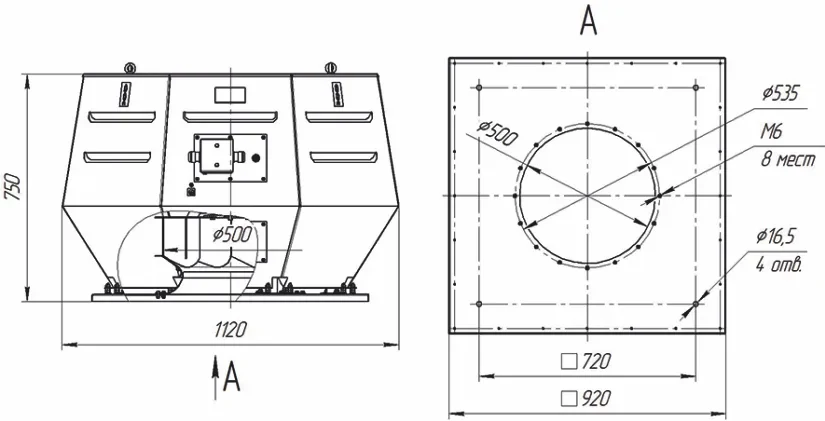

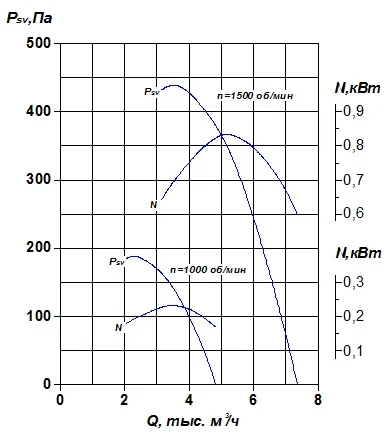

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-30 - 4 шт.	1	2,108
Комплект виброизоляторов ВР-201 – 4 шт.	1	4,4
Стакан монтажный СТУМ-500	1	82*
Поддон ПТ-1000	1	17,6
Гибкая вставка ГВП-848х848	1	30,3

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
0,37/1000	1,6	ЩАУ-В-1.1-2,0-380	ЩАУ-В-1.2r-3,0-380-Л	ЩАУ-В- 1.3-1,9-380
1,1/1500	3,8	ЩАУ-В-1.1-4,0-380	ЩАУ-В-1.2r-6,0-380-Л	ЩАУ-В- 1.3-3,7-380

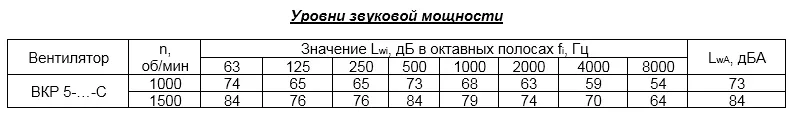

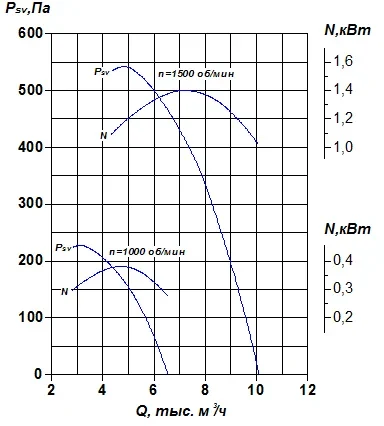

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-50 - 4 шт.	1	2,328
Комплект виброизоляторов ВР-201 – 4 шт.	1	4,4
Стакан монтажный СТУМ-500	1	82*
Поддон ПТ-1000	1	17,6
Гибкая вставка ГВП-848х848	1	30,3

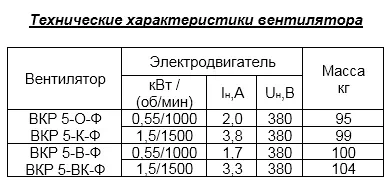

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
0,55/1000	2	ЩАУ-В-1.1-2,0-380	ЩАУ-В-1.2r-3,0-380-Л	ЩАУ-В- 1.3-1,9-380
1,5/1500	3,8	ЩАУ-В-1.1-4,0-380	ЩАУ-В-1.2r-6,0-380-Л	ЩАУ-В- 1.3-3,7-380

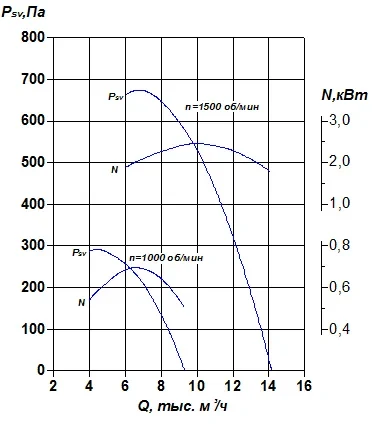

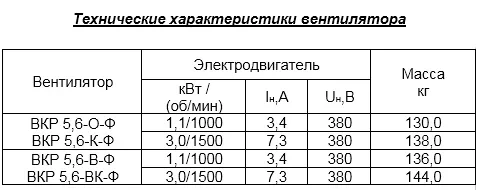

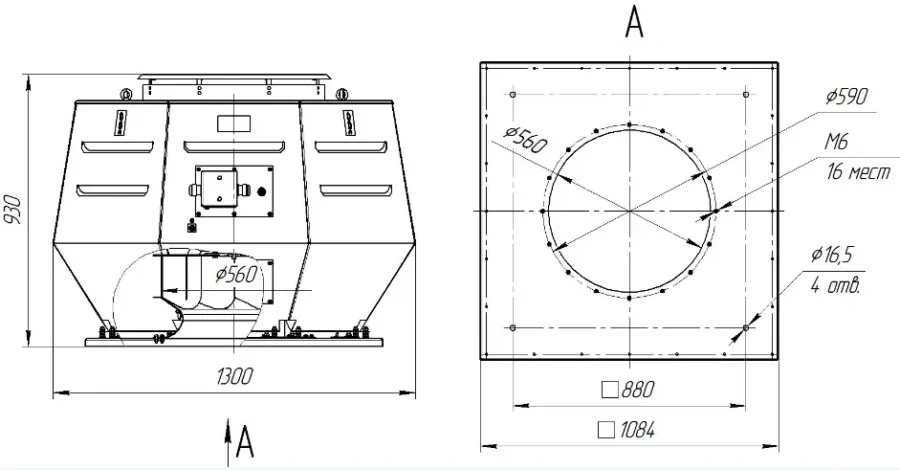

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-50 - 4 шт.	1	2,328
Комплект виброизоляторов ВР-201 – 4 шт.	1	4,4
Стакан монтажный СТУМ-630	1	93,1*
Поддон ПТ-1300	1	29,5
Гибкая вставка ГВП-1008х1008	1	36,6

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
1,1/1000	3,4	ЩАУ-В-1.1-4,0-380	ЩАУ-В-1.2r-6,0-380-Л	ЩАУ-В- 1.3-3,7-380
3,0/1500	7,3	ЩАУ-В-1.1-8,0-380	ЩАУ-В-1.2r-9,0-380-Л	ЩАУ-В- 1.3-7,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-100 - 4 шт.	1	6,0
Комплект виброизоляторов ВР-203 – 4 шт.	1	4,8
Стакан монтажный СТУМ-800	1	140,3*
Поддон ПТ-1500	1	37,6
Гибкая вставка ГВП-1145х1145	1	25,6

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
1,5/750	4,9	ЩАУ-В-1.1-8,0-380	ЩАУ-В-1.2r-6,0-380-Л	ЩАУ-В-1.3-5,0-380
3,0/1000	7,6	ЩАУ-В-1.1-8,0-380	ЩАУ-В-1.2r-9,0-380-Л	ЩАУ-В-1.3-7,0-380

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
2,2/750	6,8	ЩАУ-В-1.1-10,0-380	ЩАУ-В-1.2e-18,0-380-Л	ЩАУ-В- 1.3-7,0-380
5,5/1000	12,9	ЩАУ-В-1.1-13,0-380	ЩАУ-В-1.2r-16,0-380-Л	ЩАУ-В-1.3-12,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-300 - 4 шт.	1	6,8
Комплект виброизоляторов ВР-203 – 4 шт.	1	4,8
Стакан монтажный СТУМ-1000	1	163,64*
Поддон ПТ-2000	1	56,4
Гибкая вставка ГВП-1145х1145	1	33,4

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
4/750	10,8	ЩАУ-В-1.1-18,0-380	ЩАУ-В-1.2e-18,0-380-Л	ЩАУ-В-1.3-12,0-380
11/1000	24,5	ЩАУ-В-1.1-32,0-380	ЩАУ-В-1.2e-25,0-380-Л	ЩАУ-В-1.3-30,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-300 - 4 шт.	1	6,8
Комплект виброизоляторов ВР-203А – 4 шт.	1	7,6
Стакан монтажный СТУМ-1000	1	163,64*
Поддон ПТ-2000	1	56,4
Гибкая вставка ГВП-1388х1145	1	33,4

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
7,5/750	18,9	ЩАУ-В-1.1-32,0-380	ЩАУ-В-1.2r-37,0-380-Л	ЩАУ-В-1.3-22,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-300 - 4 шт.	1	6,8
Комплект виброизоляторов ВР-203А – 4 шт.	1	7,6
Стакан монтажный СТУМ-1250	1	198,6*
Поддон ПТ-2000	1	56,4
Гибкая вставка ГВП-1686х1686	1	42,4

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
15/750	34,1	-	ЩАУ-В-1.2e-37,0-380-Л	ЩАУ-В- 1.3-37,0-380

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
22/750	48,9	-	ЩАУ-В-1.2e-60,0-380-Л	ЩАУ-В- 1.3-58,0-380

Наименование	Кол-во	Масса, кг
Комплект виброизоляторов ВП-30 - 4 шт.	1	2,108
Комплект виброизоляторов ВР-201 – 4 шт.	1	4,4
Стакан монтажный СТУМ-355	1	51,1*
Поддон ПТ-700	1	12,2
Гибкая вставка ГВП-666х666	1	24

Вентилятор	Электродвигатель	Электродвигатель	Электродвигатель	Производительность тыс.м./ч	Масса, кг
Вентилятор	кВт/(об/мин)	Iн, A	Uн,В	Производительность тыс.м./ч	Масса, кг
Общепромышленный ВКР 3,15-О-Ф Коррозионно-стойкий ВКР 3,15-К-Ф	0,25/1500	1.16	380	1,0 - 2,8	58,0
Взрывозащищенный ВКР 3,15-В-Ф Коррозионно-стойкий взрывозащищенный ВКР 3,15-ВК-Ф	0,25/1500	1.16	380	1,0 - 2,8	65,5

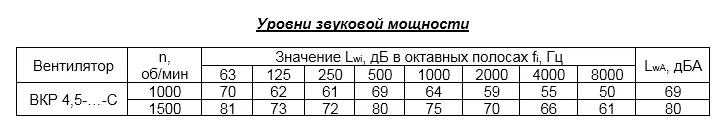

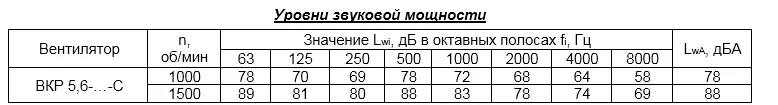

Вентилятор	Частота вращения колеса, об/мин	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	Значение L wi , дБ в октавных полосах f i , Гц	L wA , дБА
Вентилятор	Частота вращения колеса, об/мин	63	125	250	500	1000	2000	4000	8000	L wA , дБА
ВКР 3,15-...-Ф	1500	68	60	59	67	62	58	53	48	67

Параметры электродвигателя кВт/(об/мин)	ІнА при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
0,25/1500	1,3	ЩАУ-ВКР-1.1-1,6-380	ЩАУ-ВКР-1.3-2,5-380

Параметры электродвигателя кВт/(об/мин)	I н ,А при 380В	Прямой пуск	Плавный пуск	Частотное регулирование
0,37/1000	1,6	ЩАУ-В-1.1-2,0-380	ЩАУ-В-1.2r-3,0-380-Л	ЩАУ-В- 1.3-1,9-380
0,55/1500	1,8	ЩАУ-В-1.1-2,0-380	ЩАУ-В-1.2r-3,0-380-Л	ЩАУ-В- 1.3-1,9-380
