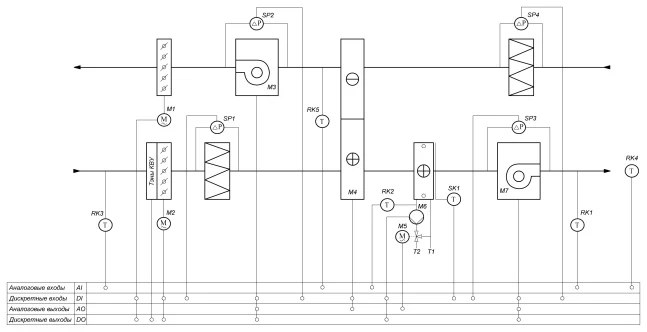

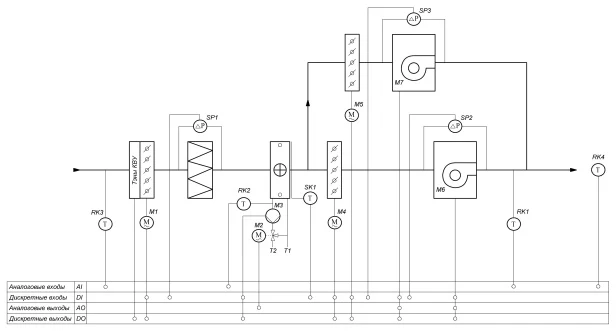

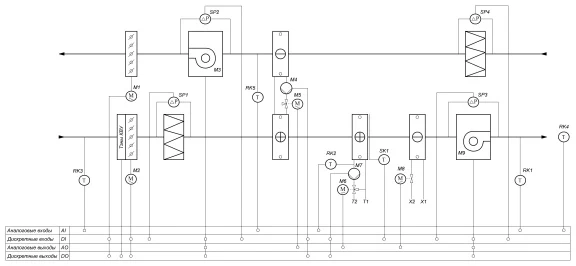

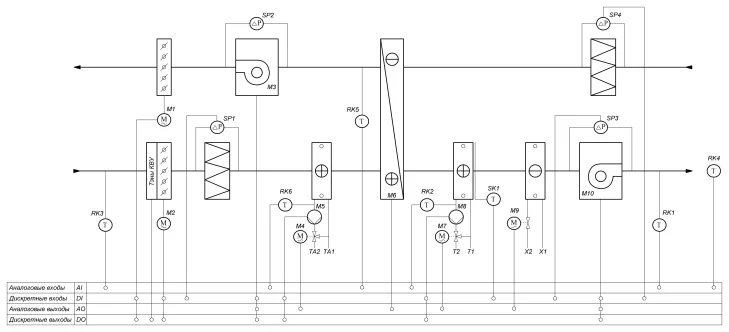

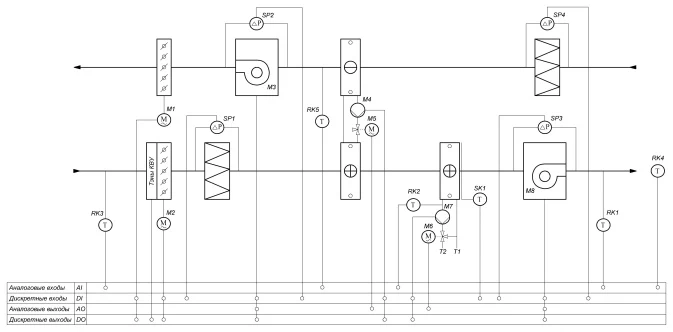

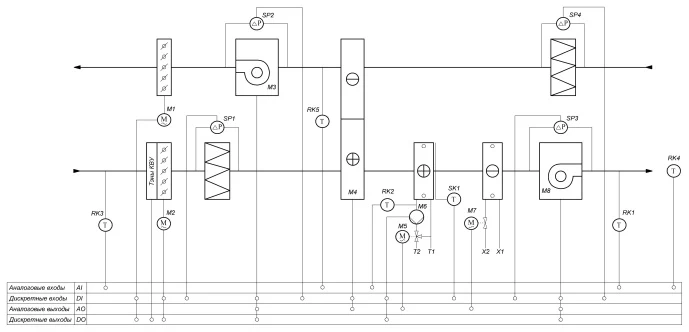

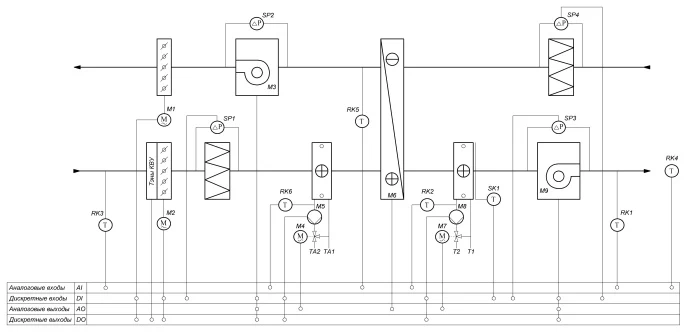

Система автоматики САn (n – тип системы) – это типовые схемные решения по управлению приточно-вытяжными вентиляционными установками типа KLG.

Типовые схемные решения разработаны на основе требований проектных организаций к автоматизации вентиляционных установок и руководящих документов РФ с учетом многолетнего опыта разработки и изготовления систем автоматики.

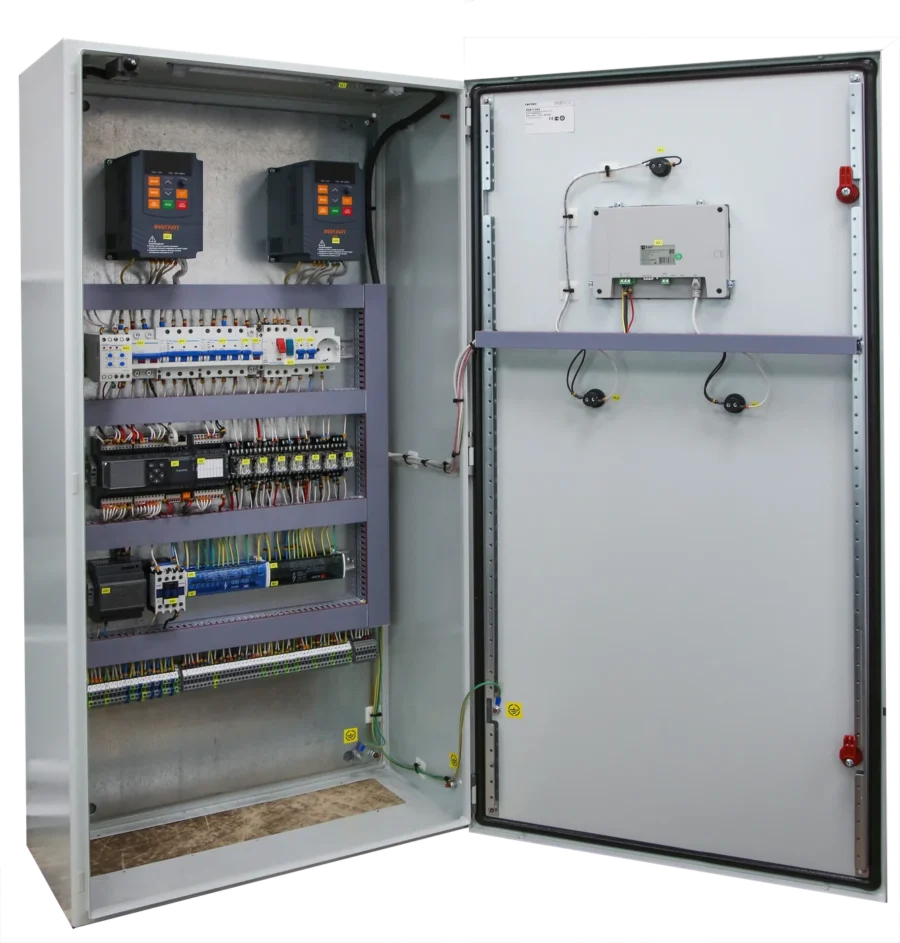

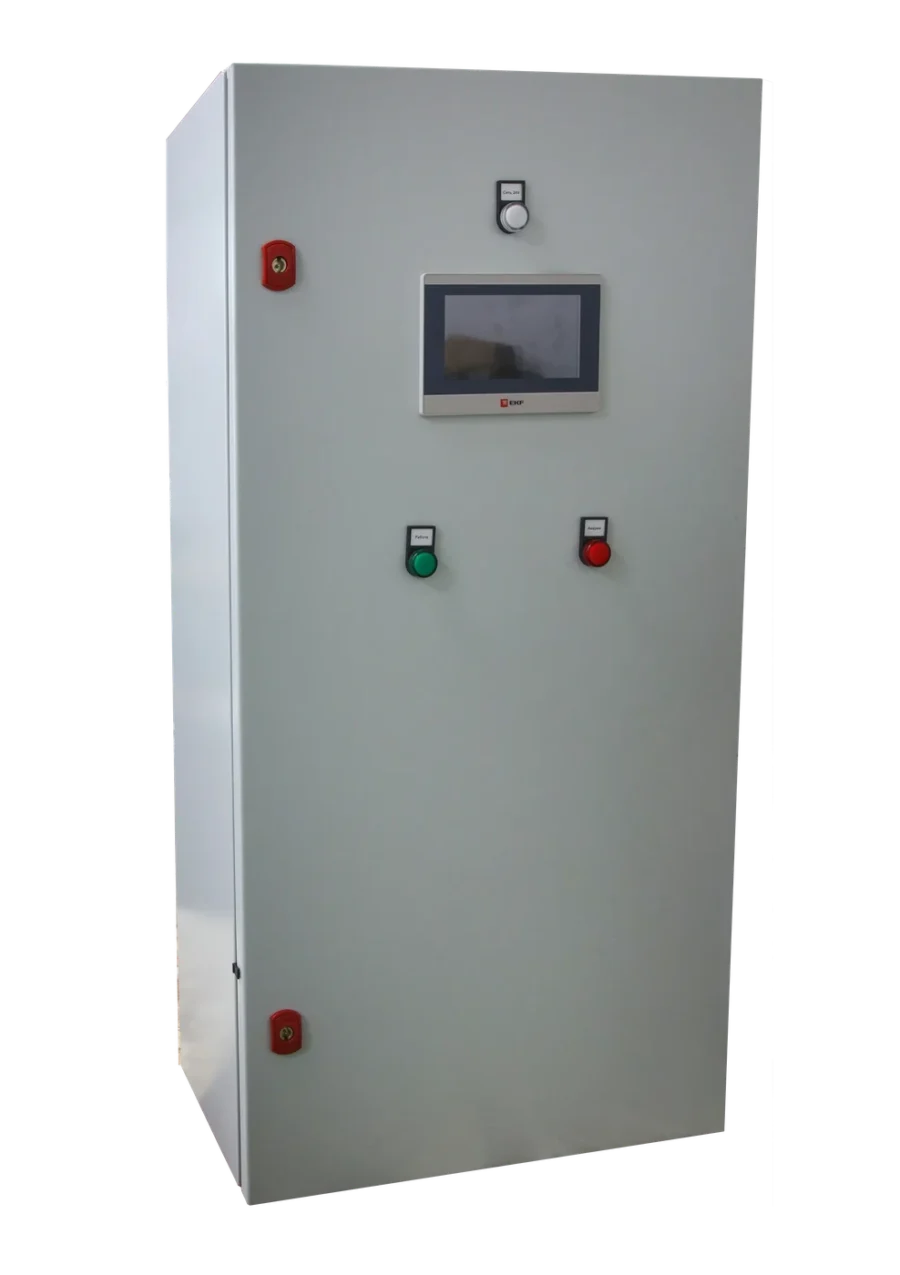

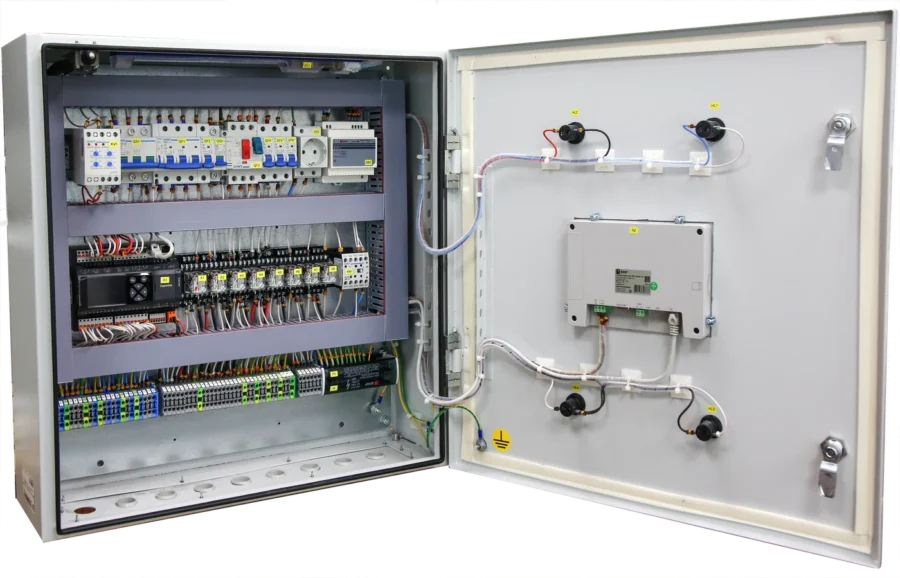

В случае комплектной поставки и если не указан другой вариант, система автоматики поставляется смонтированной на установку. Исключение составляют датчики температуры наружного, комнатного и приточного воздуха, а также датчик температуры обратного теплоносителя, которые монтируются после установки оборудования в проектное положение.

Так же возможна разработка и изготовление системы автоматики по индивидуальному проекту заказчика.

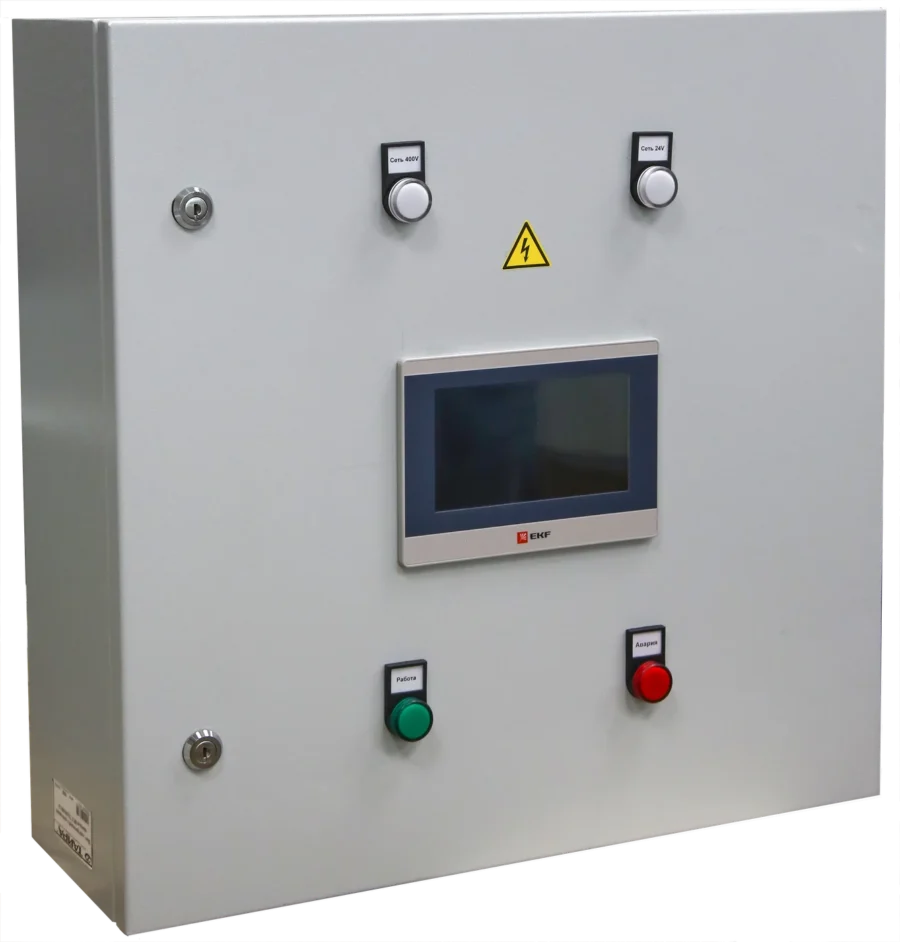

Функции блока управления

Стандартные функции:

• Ручной запуск и останов;
• Регулирование температуры приточного воздуха;
• Регулирование температуры обратного теплоносителя;
• Управление приводами воздушных заслонок;
• Управление работой и контроль состояния вентиляторов;
• Контроль и управление теплоутилизаторами, насосами, увлажнителями, осушителями;
• Контроль загрязнения воздушных фильтров;
• Отключение установки по сигналу системы пожаротушения;
• Отключение установки при возникновении аварийной ситуации;
• Защита водяного калорифера от замораживания;
• Защита электрического калорифера от перегрева;
• Защита электрических цепей от перегрузки и короткого замыкания;
• Ручной или автоматический переход «Зима» - «Лето».

Дополнительные функции:

• Управление скоростью вращения вентиляторов с помощью частотного регулятора;
• Запуск и останов с пульта дистанционного управления;
• Таймер включения-выключения (автоматическое включение-выключение по расписанию);
• Подключение блока управления к системе диспетчеризации по стандартным интерфейсам (RS485, Ethernet – в зависимости от применяемого контроллера).

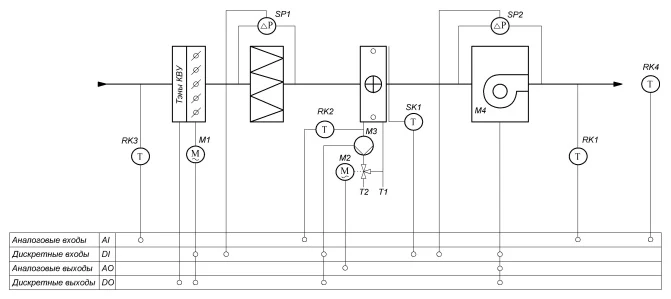

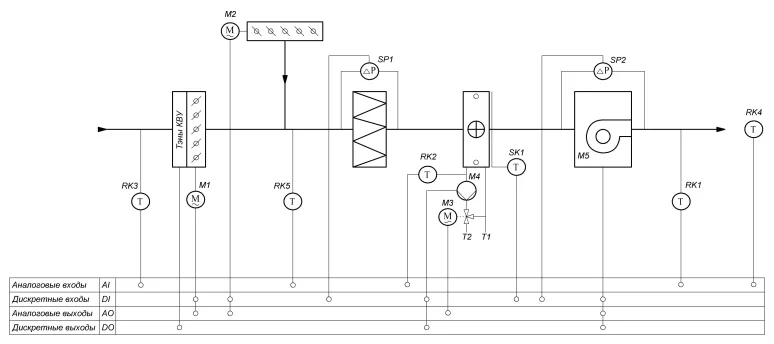

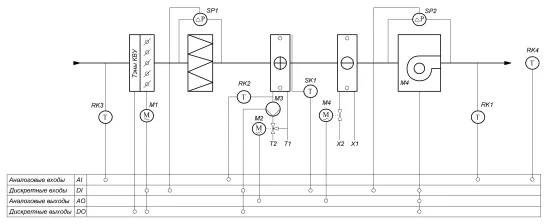

Алгоритм работы базовой системы автоматики СА-1

Режим «Рабочий – ЗИМА»

• При нажатии кнопки «Пуск» происходит открытие регулирующего вентиля на максимальный уровень и включается циркуляционный насос - происходит прогрев водяного калорифера до уставки температуры прогрева;
• После прогрева водяного калорифера начинается прогрев лопаток воздушного клапана;
• После прогрева, открывается воздушный клапан;
• После открытия воздушного клапана запускается электродвигатель приточного вентилятора;
• После запуска электродвигателя приточного вентилятора включается функция «ПЛАВНЫЙ ПУСК»;
• После окончания работы функции «ПЛАВНЫЙ ПУСК» и при отсутствии угрозы замораживания установка переходит на регулирование температуры приточного воздуха по датчику температуры в канале (или по датчику температуры воздуха в помещении);
• При перегреве или охлаждении обратного теплоносителя установка переходит на регулирование температуры обратного теплоносителя;
• При угрозе замораживания водяного калорифера регулирующий вентиль полностью открывается, включается циркуляционный насос, и установка переходит в дежурный режим.

Режим «Рабочий – ЛЕТО»

• При нажатии кнопки «Пуск» открывается воздушный клапан;
• После открытия воздушного клапана запускается электродвигатель приточного вентилятора;
• Регулирование температуры отсутствует;
• Циркуляционный насос выключен;
• Происходит измерение параметров;
• При падении температуры в канале ниже аварийной уставки установка переходит в дежурный режим.

Режим «Дежурный – ЗИМА»

• Воздушный клапан закрыт;
• Приточный вентилятор не работает;
• Температура приточного воздуха не регулируется, происходит только измерение параметров в канале;
• Температура обратного теплоносителя поддерживается не ниже заданного значения;
• Циркуляционный насос водяного калорифера включается при необхдимости.

Режим «Дежурный – ЛЕТО»

• Воздушный клапан закрыт;
• Циркуляционный насос выключен;
• Приточный вентилятор не работает;
• Температура приточного воздуха и обратного теплоносителя не регулируется;
• Происходит только измерение параметров.

Алгоритм работы системы с защитой от замораживания САЗМ

Режим «Рабочий – ЗИМА»

• При нажатии кнопки «Пуск» начинается прогрев лопаток воздушного клапана;
• После прогрева, открывается воздушный клапан;
• После открытия воздушного клапана запускается электродвигатель приточного вентилятора;
• Если температура обратного теплоносителя или температура воздуха за калорифером опускаются ниже заданной уставки, установка переходит в дежурный режим.

Режим «Рабочий – ЛЕТО»

• При нажатии кнопки «Пуск» открывается воздушный клапан;
• После открытия воздушного клапана запускается электродвигатель приточного вентилятора;
• Если температура воздуха за калорифером опускаются ниже заданной уставки, установка переходит в дежурный режим.

Режим «Дежурный – ЗИМА» и «Дежурный – ЛЕТО»

• Воздушный клапан закрыт;
• Приточный вентилятор не работает;

Функции блока управления

• Прогрев и открытие воздушной заслонки;
• Управление вентилятором;
• Защита водяного калорифера от замораживания;
• Защита электрических цепей от перегрузки и короткого замыкания;

Возможные дополнительные функции блока управления

• Контроль загрязнения воздушных фильтров;
• Контроль состояния вентиляторов;
• Подключение блока управления к системе диспетчеризации по стандартным интерфейсам (RS485, Ethernet).
