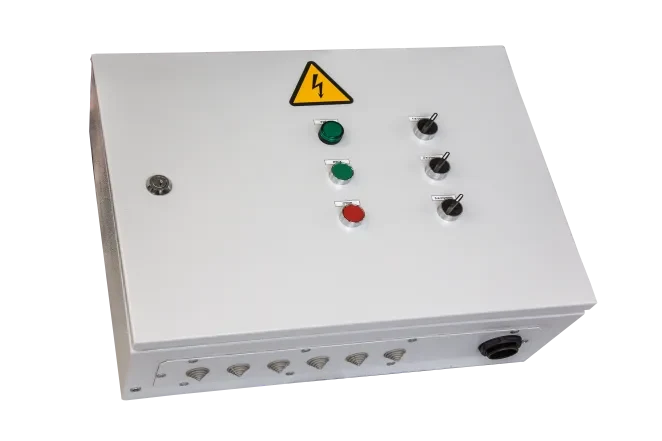

Щит управления электрокалориферными установками

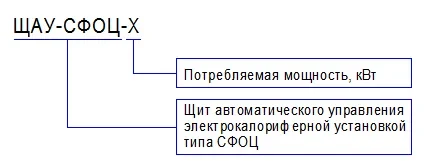

Щит управления ЩАУ-СФОЦ предназначен для управления электрокалориферными установками типа СФОЦ и обеспечения защиты:
- цепей питания электродвигателя вентилятора от короткого замыкания и перегрузки;
- цепей питания ступеней электрокалорифера от короткого замыкания и перегрузки;
- цепей управления от короткого замыкания и перегрузки;
- цепей питания ступеней электрокалорифера от "залипания" контакторов;
- электрокалорифера от перегрева;
- электрокалорифера от автоматического запуска после возникновения аварийных ситуаций.
Со щита управления ЩАУ-СФОЦ осуществляется пуск и остановка электродвигателя вентилятора.
На лицевой панели щита расположен переключатель "Местное/0/Дистанционное" управление. Благодаря данному решению управлять работой установки возможно не только локально, с кнопок "Пуск" и "Стоп" расположенных на лицевой панели щита управления, но и дистанционно, используя пост дистанционного управления ПДУ.
Для включения ступеней электрокалорифера на лицевой панели щита предусмотрены переключатели "Ступень Вкл/Выкл". Количество переключателей зависит от количества ступеней в электрокалорифере.
Возможно подключение комнатного термостата для поддержания температуры в помещении. Регулировка осуществляется включением/выключением ТЭНов по сигналу термостата.
Для безопасной эксплуатации установки и исключения создания травмоопасной ситуации была реализована функция защиты от запуска установки после возникновения одной из следующих аварийных ситуаций:
- срабатывания теплового реле электродвигателя вентилятора;
- получение сигнала от охрано-пожарной сигнализация ОПС.
Запуск установки будет не возможен, пока не будет устранена проблема вызвавшая возникновение аварийной ситуации и не будет нажата кнопка "Сброс аварии" установленная в щите управления. После нажатия кнопки "Сброс аварии" и устранения неисправности, индикатор "Авария" расположенный на дверце щита управления погаснет.
Для безопасной эксплуатации установки и исключения создания пожароопасной ситуации была реализована функция защиты от перегрева электрокалорифера. В электрокалорифер встроен термостат. В случае превышения температуры, питание электрокалорифера выключается, вентилятор продолжает работать. Данная ситуация не считается аварийной, и как только температура нагревателя опустится, вновь включаются ТЭНы электрокалорифера.
Для безопасного выключения установки реализована функция "Продув". После нажатия кнопки "Стоп", перед тем как остановить вентилятор, происходит продув ТЭНов электрокалорифера для того, чтобы снять излишки тепла и не допустить создание пожароопасной ситуации и выхода ТЭНов из строя.

Технические характеристики
