Плоские приточные и вытяжные установки типа FLG

Тайра Вентиляционные установки

Нажмите на фото, чтобы увеличить, листайте

от 3 108 000 ₸с НДС, под заказ

Актуальную цену уточняйте у менеджера

Оплата по счёту, договор поставки
Самовывоз со склада в Усть-Каменогорске
Гарантия производителя, монтаж и пусконаладка по ВКО

Описание

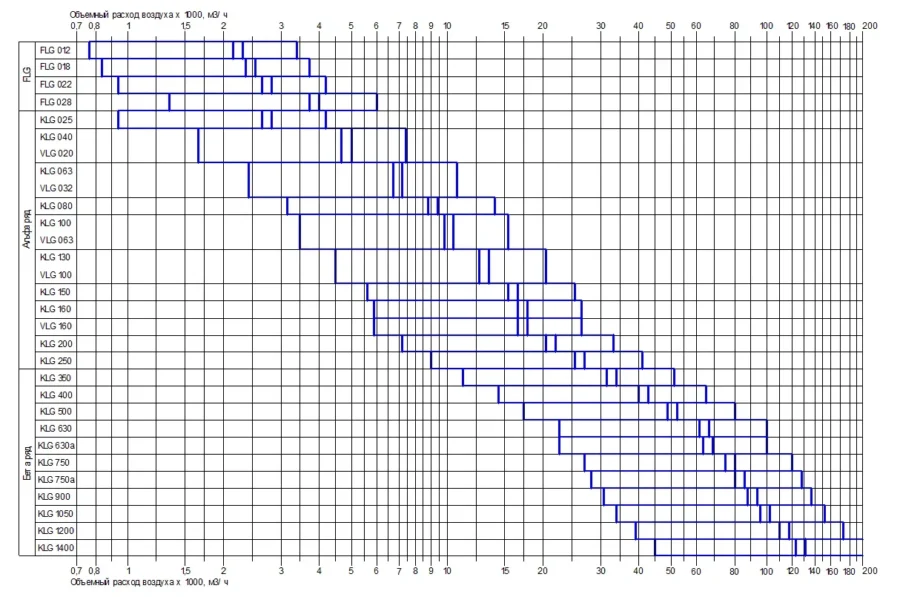

Плоские приточно–вытяжные установки типа FLG

Приточно-вытяжные установки FLG предназначены для использования в системах вентиляции и кондиционирования жилых, общественных, коммерческих и производственных зданий и сооружений.

Установки FLG являются типовыми специализированными производными от серии KLG, т.е. принципы построения установок FLG основаны на блочно-модульной системе, так же как и KLG, но установки компонуются из определенных типов секций 4-х типоразмеров: 012, 018, 022, 028.

Уменьшенная высота корпуса установки делает её удобной для монтажа за подшивным потолком и в тесных помещениях. Установку можно монтировать на стене или потолке, вертикально и горизонтально. В стандартной комплектации крепление установки – подвесное, установка не оснащается монтажной рамой. Сторона обслуживания установки стандартно – низ.

Корпус:

Плоское исполнение, особенно подходит для установки в подшивных потолках и тесных помещениях, для монтажа на стене или потолке, разборный корпус из оцинкованных двухслойных панелей с рамками из алюминиевого профиля, изоляция из пенополиуритана толщиной 35мм, низкий уровень шума, простой монтаж, резьбовые втулки для подвешивания установки и соединения секций.

Вентилятор:

Встроен в приточную или вытяжную установку. Вентилятор безкорпусной с двигателем внешним ротором и встроенным регулятором оборотов. Необслуживаемый двигатель, защита двигателя термоконтактами.

Нагреватель:

Встроенный в приточную установку, по выбору:

Водяной нагреватель, исполнение Cu/Al с выведенными на одну сторону патрубками, сторона подключения по выбору справа или слева, также легко меняется по месту,
или

Электрический нагреватель с оребренными нагревательными элементами с низкой температурой на поверхности. Тепловое реле-защита от перегрева встроено.

Охладитель:

Водяной охладитель или испаритель, встроен в секцию исполнение Cu/Al с выведенными на одну сторону патрубками, сторона подключения по выбору справа или слева, также легко меняется по месту, ванна для конденсата из нержавеющей стали для потолочного монтажа.

Воздушный фильтр:

Встроенный, вынимается вбок, карманный фильтр, класс фильтрации G4.

Секция шумоглушителя: для установки с напорной или всасывающей стороны, двухслойный корпус, кулисы с устойчивой к истиранию поверхностью.

Смесительная секция: для комбинации с приточной установкой, для работы с наружным и рециркуляционным воздухом, иди для комбинации с приточно-вытяжной установкой, исполнения с 2 или 3 клапанами.

Принадлежности:

Монтажные комплекты для потолочного или настенного монтажа, с крепежными частями и виброизоляторами.

Система управлении

Установки FLG комплектуются системами автоматического управления. Система автоматики позволяет производить регулирование температуры приточного воздуха и плавное регулирование числа оборотов вентилятора. В зависимости от состава установки они могут комплектоваться следующими системами автоматики:

FLG0…-PW – CA-1

FLG0…-PE – CA-1

FLG0…-PWKW (Kf) – C-4

FLG…-PM – CA-2

Состав и описание системы в разделе «Системы автоматического управления»

Технические характеристики

Обозначение секций установок:

W – секция водяного нагревателя

E – секция электрического нагревателя

Kw – секция водяного охладителя

Kf – секция фреонового охладителя

SD – секция шфумоглушителя

A – вытяжная установка

M – камера смешения

P – плавное регулирование оборотов вентилятора

Пример обозначения установок разной комплектации

Технические характеристики

FLG	мм	012	018	022	028
Секция вентилятора тип мотор-колесо	L	465	465	565	565
Секция вентилятора тип мотор-колесо	A	750	750	750	1050
Секция вентилятора тип мотор-колесо	В	380	410	450	450
Секция клапана	L	170	170	170	170
Секция клапана	См. АхВ в описании клапана, в зависимости	См. АхВ в описании клапана, в зависимости	См. АхВ в описании клапана, в зависимости	См. АхВ в описании клапана, в зависимости	См. АхВ в описании клапана, в зависимости
Секция клапана	от отношения сечения клапана к сечению установки	от отношения сечения клапана к сечению установки	от отношения сечения клапана к сечению установки	от отношения сечения клапана к сечению установки	от отношения сечения клапана к сечению установки
Секция смешения	L	L=L клапана +76+35 и выбрать L секции	L=L клапана +76+35 и выбрать L секции	L=L клапана +76+35 и выбрать L секции	L=L клапана +76+35 и выбрать L секции
Секция смешения	A	750	750	750	1050
Секция смешения	В	380	410	450	450
Секция карманного фильтра длина кармана 125	L	335	335	335	335
Секция карманного фильтра длина кармана 125	A	750	750	750	1050
Секция карманного фильтра длина кармана 125	В	380	410	450	450
Секция воздухонагревателя водяного	L	335	335	335	335
Секция воздухонагревателя водяного	A	750	750	750	1050
Секция воздухонагревателя водяного	В	380	410	450	450
Секция воздухонагревателя электрического	L*	525/750	525/750	525/750	525/750
Секция воздухонагревателя электрического	A	750	750	750	1050
Секция воздухонагревателя электрического	В	380	410	450	450
Секция воздухоохладителя	L	525	525	525	525
Секция воздухоохладителя	A	750	750	750	1050
Секция воздухоохладителя	В	380	410	450	450
Секция шумоглушения L1 – 600 мм L2 – 900 мм L3 – 1400 мм	L1	750	750	750	750
Секция шумоглушения L1 – 600 мм L2 – 900 мм L3 – 1400 мм	L2	1090	1090	1090	1090
Секция шумоглушения L1 – 600 мм L2 – 900 мм L3 – 1400 мм	L3	1465	1465	1465	1465
Секция шумоглушения L1 – 600 мм L2 – 900 мм L3 – 1400 мм	A	750	750	750	1050
Секция шумоглушения L1 – 600 мм L2 – 900 мм L3 – 1400 мм	В	380	410	450	450

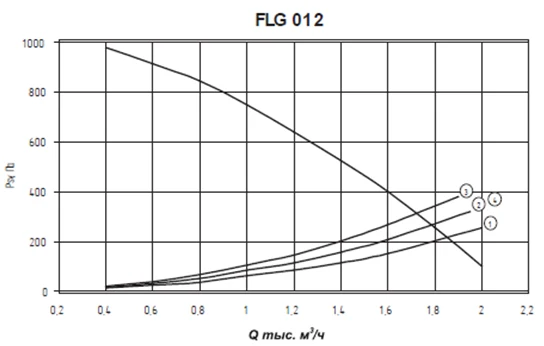

Напорные хар-ки	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
Напорные хар-ки	400	500	600	700	800	900	1000	1100	1200	1300	1400
1	950	940	895	870	800	750	690	605	560	500	395
2	940	930	890	855	790	730	660	580	540	450	370
3	925	910	880	840	770	710	650	565	520	415	320
4	940	930	890	855	790	730	660	580	540	450	370

В оздухозаборный клапан	Клапан из алюминиевых профилей. Количество лопаток-2 шт. Размер живого сечения 608х211, глубина 105 мм. Исполнительный механизм с возвратной пружиной Gruner 341-230-05 N уст. =5 Вт, 230 V
Фильтр	Грубой очистки класса G4. Степень фильтрации 92% Кассетного типа
Водяной нагреватель	Медно-аллюминиевый. Труба для подключения 20 мм Т вход. воздуха, о С	Расход воздуха	Расход воздуха	Расход воздуха	Расход воздуха	Расход воздуха	Расход воздуха
600	600	900	900	1200	1200
Q, кВт	T вых., о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С
-40	16,8	27,2	19,6	21,4	23,3	17,0
-35	15,9	28,6	18,8	23,1	22,2	18,9
-30	15,0	30,0	17,9	24,9	21,0	20,7
-25	14,0	31,4	16,9	26,7	19,6	22,4
-20	13,1	32,4	15,5	27,9	18,2	24,3
-15	12,2	33,8	14,6	29,8	17,0	26,0
-10	11,3	35,2	13,5	31,6	15,8	27,9

Тепловые нагрузки, кВт	10	12	14	16	18	20	22	24	26	28
Расход воды, м 3 /ч	0,43	0,52	0,6	0,69	0,77	0,86	0,95	1,03	1,12	1,2
Потери давления, кПа	1,6	2,3	3,3	4,4	5,6	6,8	7,9	8,9	10,0	12

Расход воздуха, м 3 /ч	600	900	1200
Установка мощностью, кВт	12	18	24
Количество нагревательных элементов	6х2кВт	9х2кВт	12х2кВт
Количество ступеней нагрева	1	1	1
Нагрев воздуха на о С (∆ t)	55	55	55

Испари- тельR22 Темпера- тура ис- парения 5 о С Влажность воздуха 50%	t вход. воздуха	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
Испари- тельR22 Темпера- тура ис- парения 5 о С Влажность воздуха 50%	t вход. воздуха	600	600	900	900	1200	1200
Испари- тельR22 Темпера- тура ис- парения 5 о С Влажность воздуха 50%	t вход. воздуха	Q, кВт	T вых., о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С
Испари- тельR22 Темпера- тура ис- парения 5 о С Влажность воздуха 50%	32	8,6	13,4	10,6	14,9	12,1	16,2
Испари- тельR22 Темпера- тура ис- парения 5 о С Влажность воздуха 50%	30	7,4	12,9	9,1	14,3	10,5	15,4
Испари- тельR22 Темпера- тура ис- парения 5 о С Влажность воздуха 50%	28	6,3	12,5	7,7	13,7	8,9	14,7
Испари- тельR22 Темпера- тура ис- парения 5 о С Влажность воздуха 50%	26	5,2	12,0	6,4	13,1	7,4	14,0

Водяной охладитель	Медно-алюминиевый. Труба для подключения 20 мм. Характеристики воды 6-12 о С Вход. воздуха 50%	t вход. воздуха о С	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
600	600	t вход. воздуха о С	900	900	1200	1200
Q, кВт	T вых., о С	t вход. воздуха о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С
32	7,1	16,0	8,6	17,3	10,0	18,3
30	5,8	15,6	7,1	16,8	8,2	17,7
28	4,7	15,2	5,6	16,3	6,4	17,1
26	3,6	14,8	4,2	15,8	4,9	16,5

Мощность холодо- производи- тельности, кВт	3	4	5	6	7	8	9	10	11	12
Расход воды, м 3 /ч	0,43	0,57	0,72	0,86	1,0	1,17	1,29	1,44	1,58	1,72
Потери давления, кПа	1,1	1,8	2,8	3,8	5,0	6,2	7,7	9,4	11,2	13,2

Обозначение	Габаритные размеры АхВхh,мм	Размер пластин, мм	Кол-во пластин, шт.	Шумоглу- шение, дБ	Общая масса, кг
SD012-1	750х750х380	200х310х630	2	14	40
SD012-2	1310х750х380	200х310х1190	2	23	67

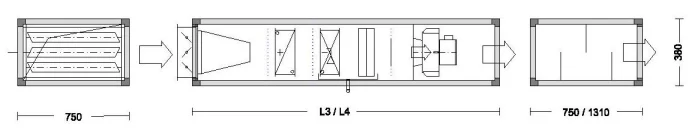

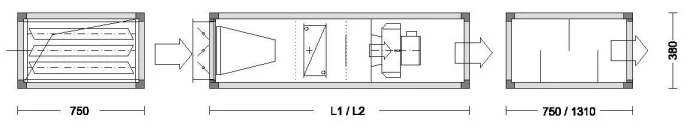

Тип установки	Длина без клапана и гибкой вставки, мм	Ширина, мм	Высота, мм	Вес (без ш/глушителя, холод. машины и камеры смешения), кг
FLG012-PW	1085	750	380	55
FLG012-PE	1275	750	380	58
FLG012-Kw(Kf)	1275	750	380	62

№ хар-ки	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
№ хар-ки	800	900	1000	1100	1200	1300	1400	1500	1600	1700	800
1	710	670	650	615	600	555	545	500	470	425	380
2	700	660	640	600	585	545	520	480	440	400	340
3	660	620	590	535	500	450	420	380	320	275	210
4	650	600	675	525	485	440	400	370	295	250	185

Входной воздухо- заборный клапан	Клапан из алюминиевых профилей. Количество лопаток-2 шт. Размер живого сечения 608х211, глубина 105 мм. Исполнительный механизм с возвратной пружиной Gruner 341-230-05 5 Вт, 230V
Фильтр	Грубой очистки класса G4. Кассетного типа. Степень фильтрации 92% Кассетного типа
Водяной нагреватель	Медно-аллюминиевый. Труба для подключения 25 мм Характеристики для теплоносителя 90-70 о С T вход. воздуха, о С	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч
1200	1200	1500	1500	1800	1800
Q, кВт	t вых., о С	Q, кВт	t вых., о С	Q, кВт	t вых., о С
-40	23,3	17,0	29,9	19,8	33,4	17,3
-35	22,2	18,9	28,3	21,6	31,0	18,1
-30	21,0	20,7	26,6	23,2	28,6	19,0

Тепловые нагрузки, кВт	18	21	24	27	30	33	36	39
Расход воды, м 3 /ч	0,77	0,9	1,03	1,16	1,29	1,42	1,55	1,68
Потери давления, кПа	1,5	2,2	2,6	3,3	3,7	4,7	5,7	6,7

Расход воздуха, м 3 /ч	1200	1800
Установка мощностью, кВт	24	24
Количество нагревательных элементов	12х2кВт	12х2кВт
Количество ступеней нагрева	1	1
Нагрев воздуха на о С (∆ t)	55	37

Влажность воздуха 50 %	t вход. воздуха, о С	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
Влажность воздуха 50 %	t вход. воздуха, о С	1200	1200	1500	1500	1800	1800
Влажность воздуха 50 %	t вход. воздуха, о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С
Влажность воздуха 50 %	32	10	18,3	11,2	19,1	12,3	19,0
Влажность воздуха 50 %	30	8,2	17,7	9,1	18,5	11,0	18,2
Влажность воздуха 50 %	28	6,4	17,1	7,2	17,8	9,6	17,4
Влажность воздуха 50 %	26	4,9	16,5	5,4	17,1	8,7	17,2

Мощность холодопроиз- водительности, кВт	5	6	7	8	9	10	11	12	13	14
Расход воды, м 3 /ч	0,72	0,86	1,0	1,17	1,29	1,44	1,58	1,72	1,86	2,0
Потери давления, кПа	2,8	3,8	5,0	6,2	7,7	9,4	11,2	13,2	15,2	17,2

Фреоновый охладител ь	Медно-алюминиевый. Труба для подключения 25 мм. Испаритель R22 температура испарения +5 о С Влажность воздуха 50%	t вход. воздуха, о С	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
1200	1200	t вход. воздуха, о С	1500	1500	1800	1800
Q, кВт	t вых., о С	t вход. воздуха, о С	Q, кВт	t вых., о С	Q, кВт	t вых. о С
32	12.1	16.2	13.6	17.2	16.2	16.8
30	10.5	15.4	11.7	16.4	14.9	15.2
28	8.9	14.7	10.	15.5	12.6	14.4
26	7.4	14.0	8.3	14.7	10.5	13.9

Обозначение	Габаритные размеры АхВхh, мм	Размер пластин, мм	Кол-во пластин, шт.	Шумо- глушение, дБ	Общая масса, кг
SD018-1	750х750х410	200х340х700	2	14	42
SD018-2	1310х750х410	200х340х1190	2	23	69

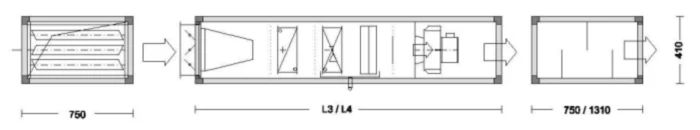

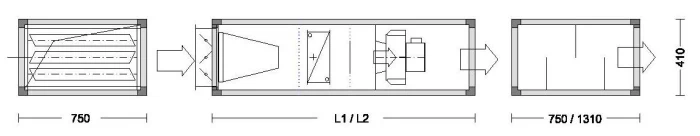

Тип установки	Длина без клапана и гибкой вставки, мм	Ши- рина, мм	Вы- сота, мм	Вес (без ш/глушителя, холод. машины и камеры смешения), кг
FLG018-PW	1200	750	410	59
FLG018-PE	1390	750	410	83
FLG018-Kw (Kf)	1390	750	410	89

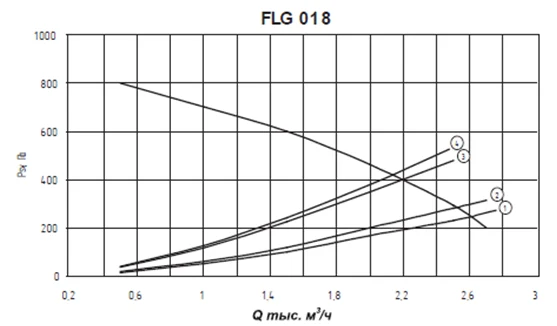

Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч
№ Хар-ки	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800
1	1100	1100	1100	1095	1085	1060	1045	1020	960	940	890
2	1095	1095	1095	1090	1080	1055	1035	1010	940	905	850
3	1050	1050	1050	1030	995	975	940	905	825	795	730
4	1040	1040	1040	1025	985	970	925	900	815	785	700

Воздухо- заборный клапан	Клапан из алюминиевых профилей. Количество лопаток-2 шт. Размер живого сечения 608х211, глубина 105 мм. Исполнительный механизм с возвратной пружиной Gruner 341-230-05 5 Вт, 230V
Фильтр	Грубой очистки класса G4. Степень фильтрации 92% Кассетного типа
Водяной нагреватель	Медно-алюминиевый. Труба для подключения 25 мм T вход. воздуха, о С	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч
1500	1500	1750	1750	2200	2200
Q, кВт	t вых., о С	Q, кВт	t вых., о С	Q, кВт	t вых., о С
-40	29,9	19,8	33,4	17,3	43,0	17,7
-35	28,3	21,6	31,0	18,1	41,3	17,8
-30	26,6	23,2	28,6	19,0	40,6	18,0

Тепловые нагрузки, кВт	18	21	24	27	30	33	36	39	42	45
Расход воды, м 3 /ч	0,77	0,9	1,03	1,16	1,29	1,42	1,55	1,68	1,81	1,94
Потери давления, кПа	1,5	2,2	2,6	3,3	3,7	4,7	5,7	6,7	7,8	8,9

Расход воздуха, м 3 /ч	1500	1800	2200
Установочная мощность, кВт	30	30	30
Нагревательный элемент, кВт	15х2,0кВт	15х2,0кВт	15х2,0кВт
Кол-во ступеней	1	1	1
∆t, о С	55	46	38

Влажность на входе воздуха 50 %	t вход. воздуха, о С	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
Влажность на входе воздуха 50 %	t вход. воздуха, о С	1500	1500	1750	1750	2200	2200
Влажность на входе воздуха 50 %	t вход. воздуха, о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С
Влажность на входе воздуха 50 %	32	13,2	17,2	14,6	17,9	16,9	18,9
Влажность на входе воздуха 50 %	30	10,9	16,6	12,0	17,3	13,9	18,2
Влажность на входе воздуха 50 %	28	8,7	16,1	9,6	16,7	11,0	17,6
Влажность на входе воздуха 50 %	26	6,7	15,6	7,3	16,1	8,4	16,9

Мощность холодо- производи- тельности, кВт	8	10	12	14	15	16	17	18	19	20	22
Расход воды, м 3 /ч	1,17	1,44	1,72	2,0	2,14	2,29	2,44	2,58	2,72	2,87	3,15
Потери давления, кПа	3,6	5,5	7,5	10	11,2	12,6	14,2	15,7	17,3	19,0	20,6

Фреоновый охладитель	Медно-алюминиевый. Труба для подключения 25 мм. Испаритель R22 Температура испарения +5 о С Влажность воздуха 50%	t вход. воздуха, о С	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
1500	1500	t вход. воздуха, о С	1750	1750	2200	2200
Q, кВт	t вых., о С	t вход. воздуха, о С	Q, кВт	t вых., о С	Q, кВт	t вых. о С
32	15,7	15,1	17,2	16,0	19,9	17,3
30	13,5	14,5	14,9	15,2	17,1	16,5
28	11,4	13,9	12,9	14,4	14,6	15,6
26	9,4	13,3	10,5	13,9	12,1	14,8

Обозначение	Габаритные размеры АхВхh, мм	Размер пластин, мм	Кол-во пластин, шт.	Шумоглу- шение, дБ	Общая масса, кг
SD022-1	750х750х450	200х380х680	2	14	45
SD022-2	1350х750х450	200х380х1280	2	23	76

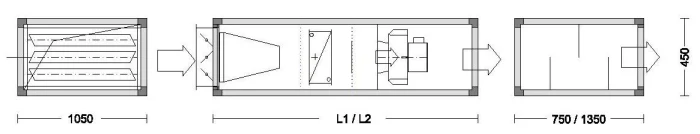

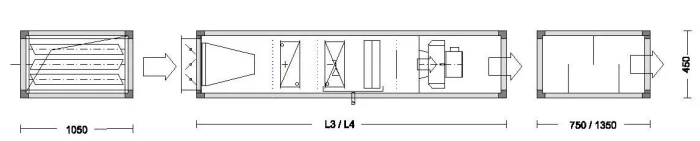

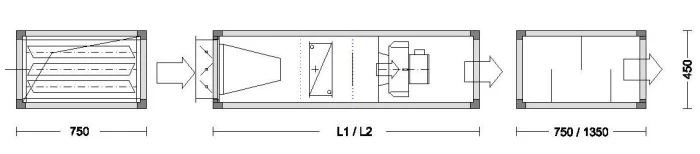

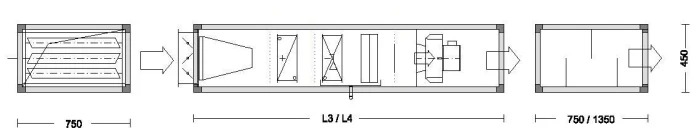

Тип установки	Длина без клапана и гибкой вставки, мм	Ши- рина, мм	Вы- сота, мм	Вес (без ш/глушителя, холод. машины и камеры смешения), кг
FLG022-PW	1200	750	450	65
FLG022-PE	1390	750	450	85
FLG022-Kw (Kf)	1390	750	450	92

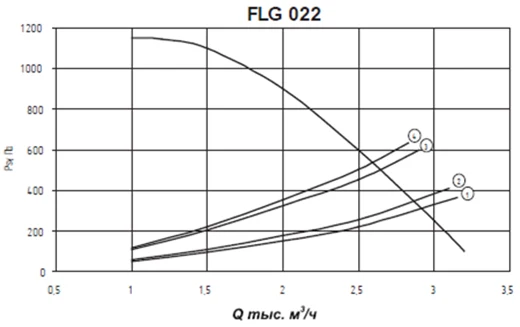

№ хар-ки	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
№ хар-ки	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800
1	700	695	675	635	625	595	565	520	485	460	405
2	670	655	630	600	580	550	520	500	450	420	360
3	600	575	550	510	495	455	420	395	325	295	240
4	656	545	520	475	450	405	375	325	280	240	185

Входной воздухо- заборный клапан	Клапан из алюминиевых профилей. Количество лопаток-3 шт. Размер живого сечения 908х311, глубина 105 мм. Исполнительный механизм с возвратной пружиной Gruner 341-230-05 5 Вт, 230V
Фильтр	Грубой очистки класса G4. Кассетного типа. Степень фильтрации 92% Кассетного типа
Водяной нагреватель	Медно-алюминиевый. Труба для подключения 32 мм T вход. воздуха, о С	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч	Расход воздуха, м 3/ ч
2000	2000	2500	2500	2800	2800
Q, кВт	t вых., о С	Q, кВт	t вых., о С	Q, кВт	t вых., о С
-40	40,2	20,3	46,5	15,8	50,3	16,1
-35	37,9	21,9	43,9	17,7	48,2	17,4
-30	35,7	23,6	41,3	19,6	47,4	18,1

Тепловые нагрузки, кВт	28	32	36	40	44	48	52	56	60
Расход воды, м 3 /ч	1,2	1,38	1,55	1,72	1,89	20,6	2,24	2,41	2,58
Потери давления, кПа	1,5	2,0	2,6	3,1	3,7	4,3	4,8	5,6	6,3

Расход воздуха, м 3 /ч	2000	2500	2800
Установка нагревательных элементов	37,5	37,5	37,5
Количество нагревательных элементов	15х2,5кВт	15х2,5кВт	15х2,5кВт
Количество ступеней нагрева	2	2	2
Нагрев воздуха на о С	52	42	37

Влажность на входе воздуха 50 %	t вход. воздуха, о С	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
Влажность на входе воздуха 50 %	t вход. воздуха, о С	1200	1200	1500	1500	1800	1800
Влажность на входе воздуха 50 %	t вход. воздуха, о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С	Q, кВт	T вых., о С
Влажность на входе воздуха 50 %	32	18,4	16,7	21,4	17,7	23,2	17,9
Влажность на входе воздуха 50 %	30	15,3	16,2	17,6	17,1	19,9	17,6
Влажность на входе воздуха 50 %	28	12,3	15,7	14,2	16,5	16,6	17,2
Влажность на входе воздуха 50 %	26	9,5	15,2	11,0	16,0	13,7	17,1

Мощность холодо- производи- тельности ,кВт	10	12	14	16	18	20	22	24	26	28
Расход воды, м 3 /ч	1,44	1,72	2,0	2,29	2,58	2,87	3,15	3,44	3,73	4,01
Потери давления,кПа	3,8	5,3	7,0	8,8	11,0	13,3	15,6	18,3	21,2	24,2

Фреоновый охладитель	Медно-алюминиевый. Труба для подключения 25 мм. Испаритель R22 Температура испарения +5 о С Влажность воздуха 50%	t вход. воздуха, о С	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч	Расход воздуха, м 3 /ч
2000	2000	t вход. воздуха, о С	2500	2500	2800	2800
Q, кВт	t вых., о С	t вход. воздуха, о С	Q, кВт	t вых., о С	Q, кВт	t вых. о С
32	21,1	15,0	24,3	16,2	26,4	17,1
30	18,4	14,2	21,0	15,4	22,8	16,9
28	15,6	13,6	18,1	14,6	19,7	16,1
26	13,1	13,0	15,1	13,9	16,5	15,5
