Характеристики

Длина колпака, мм	1500
Ширина колпака, мм	1000
Диаметр воздуховода, мм.	450
Радиус поворота с отводом газов вверх, мм	1600
Радиус поворота с креплением на стойке, мм	1350
Радиус поворота с отводом газов вниз, мм	1350
Количество воздуха, удаляемого через колпак, м³/ч	5400

Описание

УралАктив изготавливает опорно-поворотные устройства (ОПУ), которые предназначены для отведения агрессивных газов от технологического оборудования вредных производств.

ОПУ представляют собой конструкционные элементы механизмов, с помощью которых нагрузка передается от поворотной на неповоротную часть того или иного устройства. За счет работы устройства поворотная часть получает возможность свободного вращения относительно неповоротной.

Наиболее востребованными ОПУ являются опорно-поворотные колпаки ХИМВЕНТ прямоугольного и круглого сечения, предназначенные для улавливания потоков газов от оборудования различных типов гидрометаллургических и электрохимических процессов, в особенности от ванн гальванических производств.

Виды поворотных зонтов (колпаков)

Поворотные колпаки изготавливаются в трех исполнениях для обеспечения возможности их монтажа над обслуживаемым оборудованием в различных производственных помещениях:

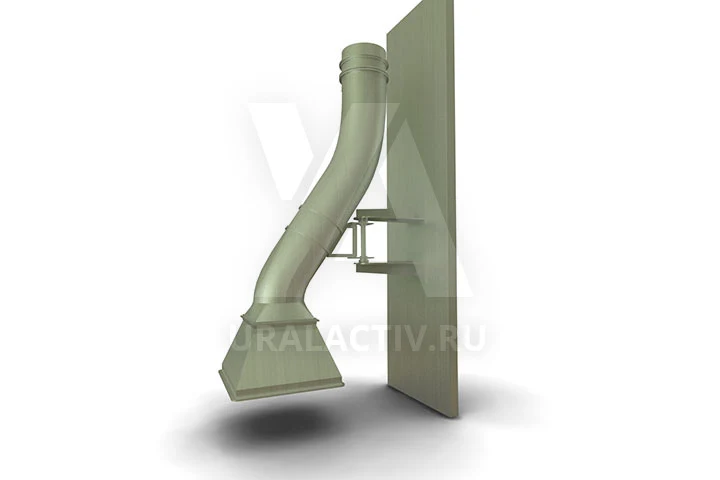

• с креплением у стены с отводом газов вверх

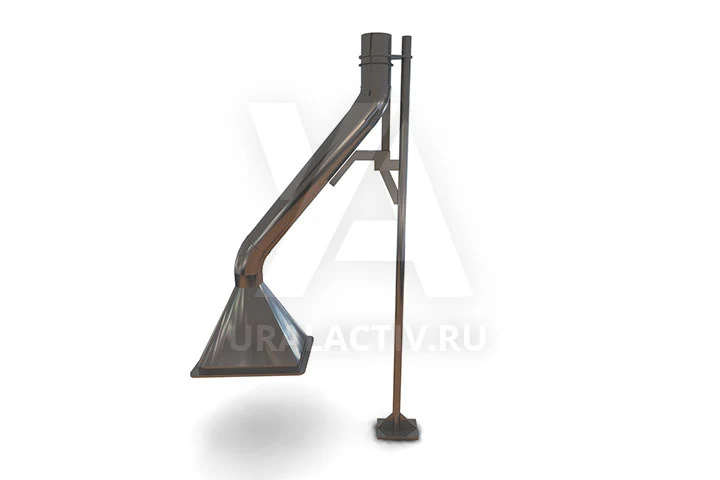

• с креплением на стойке вдали от стены с отводом газов вверх

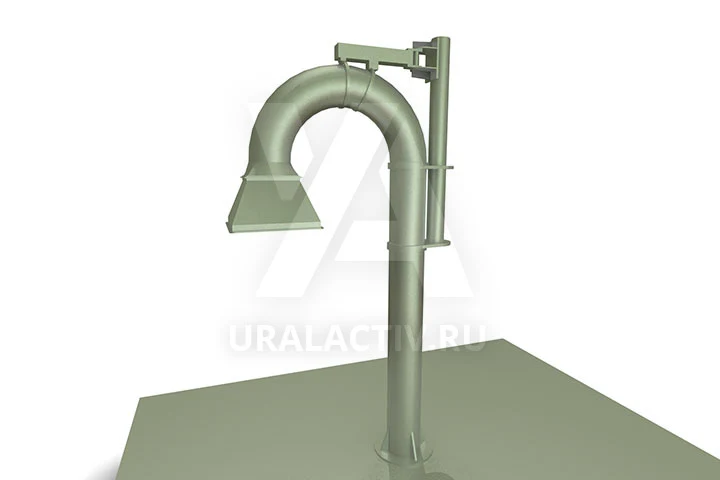

• с креплением вдали от стены с отводом газов вниз
