Описание

Назначение

Обратные клапаны ОКПк предназначены для предотвращения утечек теплого воздуха при неработающем вентиляторе приточной вентиляции.

Клапаны ОКПк в общепромышленном исполнении изготавливаются по ТУ 4863-042-11865045-2008.

Клапаны ОКПкв во взрывозащищенном исполнении изготавливаются по ТУ 4863-115-11865045-2014.

Клапан ОКПк состоит из корпуса в виде цилиндрической обечайки, внутри которого, на эксцентрично установленных осях, закреплена лопатка, свободно поворачивающаяся во втулках и уравновешенная противовесом.

Клапаны устанавливаются на вертикальных воздуховодах. По принципу действия клапаны являются гравитационными. Открывание клапана происходит под действием потока воздуха, который возникает при включении вентилятора, а при выключении под действием гравитации возвращается в исходное закрытое состояние.

Клапаны предназначены для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями. Климатическое исполнение -У3, У4 по ГОСТ 15150.

Условное обозначение

Пример обозначения при заказе клапанов

ОКПк-400 – Обратный клапан подпора диаметром 400 мм.

Технические характеристики

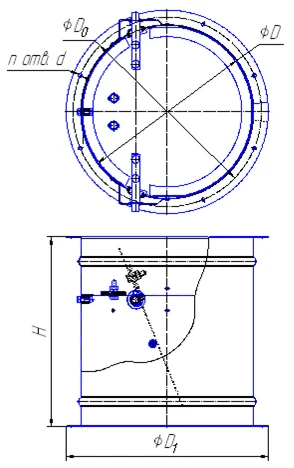

Обозначение	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	Размеры, мм	n	Масса, кг
Обозначение	D	D 0	D 1	Н	d	n	Масса, кг
ОКПк-400	400	435	470	190	6,5х12	8	7,4
ОКПк-500	500	535	570	190	9	16	10,5
ОКПк-560	560	590	630	190	9	16	12,8
ОКПк-630	630	665	700	240	9	16	17,2
ОКПк-710	710	745	780	240	10,5х20	16	17,8
ОКПк-800	800	840	870	240	10,5х20	16	18,7
ОКПк-900	900	940	970	240	10,5х20	24	19,8
ОКПк-1000	1000	1035	1070	240	10,5х20	24	20,6
ОКПк-1120	1120	1155	1190	240	10,5х20	24	24,1
ОКПк-1250	1250	1290	1320	240	10,5х20	24	27,2
