Обратные клапаны типа ОК
от 15 840 ₸с НДС, под заказ
Актуальную цену уточняйте у менеджера
- Оплата по счёту, договор поставки
- Самовывоз со склада в Усть-Каменогорске
- Гарантия производителя, монтаж и пусконаладка по ВКО
Описание
Назначение
Обратные клапаны ОК предназначены для предотвращения утечек теплого воздуха при неработающем вентиляторе вытяжной ОКВк или приточной ОКПк вентиляции.
Установка и принцип действия
Клапаны устанавливаются на вертикальных воздуховодах. По принципу действия клапаны являются гравитационными. Открывание клапана происходит под действием потока воздуха, который возникает при включении вентилятора, а при выключении под действием гравитации возвращается в исходное, закрытое состояние.
Конструкция обратного клапана
Клапан ОК состоит из корпуса в виде цилиндрической обечайки, внутри которого на эксцентрично установленных осях закреплена лопатка, свободно проворачивающаяся во втулках и уравновешенная противовесом.
Варианты изготовления
• Общепромышленного исполнения из оцинкованной стали, О
• Коррозионностойкого исполнения из нержавеющей стали, К
• Взрывозащищенного исполнения из оцинкованной стали, В
• Взрывозащищенного коррозионностойкого исполнения из нержавеющей стали, ВК
Клапаны обратные типа ОК изготавливаются по:
ТУ 4863-115-11865045-2014
Взрывозащищенность клапанов обеспечивается изготовлением деталей, которые при движении в процессе эксплуатации могут соприкасаться между собой, из пары латунь-сталь.
Условное обозначение
Пример обозначения при заказе обратного клапана
• ОКВк-О-315-У2 - обратный клапан вытяжной вентиляции круглый общепромышленного исполнения, диаметром 315 мм, для районов с умеренным климатом 2-й категории размещения
• ОКПк-О-250-У3 - обратный клапан приточной вентиляции круглый общепромышленного исполнения, диаметром 250 мм, для районов с умеренным климатом 3-й категории размещения
• ОКВк-В-630-У2 - обратный клапан вытяжной вентиляции круглый взрывозащищенного исполнения, диаметром 630 мм, для районов с умеренным климатом 2-й категории размещения
Условия эксплуатации
Клапаны предназначены для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями. Климатическое исполнение -У2, У3 по ГОСТ 15150.

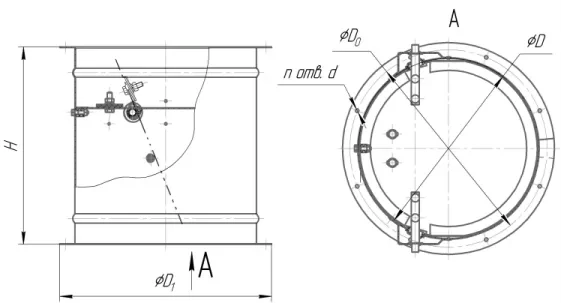

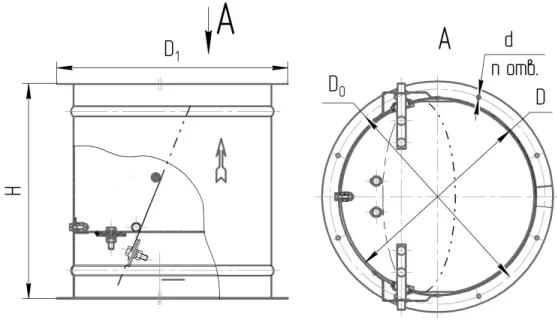

Технические характеристики
| Обозна- чение | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | n | Масса, кг |
|---|---|---|---|---|---|---|---|
| Обозна- чение | D | D 0 | D 1 | Н | d | n | Масса, кг |
| ОКВк-250 | 250 | 280 | 320 | 190 | 6,5х12 | 8 | 3,3 |
| ОКВк-315 | 315 | 348 | 385 | 190 | 6,5х12 | 8 | 4,7 |
| ОКВк-400 | 400 | 435 | 475 | 190 | 6,5х12 | 8 | 7,2 |
| ОКВк-450 | 450 | 480 | 520 | 190 | 9 | 16 | 7,5 |
| ОКВк-500 | 500 | 535 | 575 | 190 | 9 | 16 | 10,1 |
| ОКВк-560 | 560 | 590 | 630 | 190 | 9 | 16 | 12,5 |
| ОКВк-630 | 630 | 665 | 705 | 240 | 9 | 16 | 16,7 |
| ОКВк-710 | 710 | 745 | 780 | 240 | 10,5х20 | 24 | 17,2 |
| ОКВк-800 | 800 | 840 | 880 | 240 | 10,5х20 | 24 | 18,1 |
| ОКВк-1000 | 1000 | 1035 | 1075 | 240 | 10,5х20 | 24 | 20,3 |
| ОКВк-1120 | 1120 | 1155 | 1200 | 240 | 10,5х20 | 24 | 23,2 |
| ОКВк-1250 | 1250 | 1290 | 1340 | 240 | 10,5х20 | 24 | 26,3 |
| Обозна- чение | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | n | Масса, кг |
|---|---|---|---|---|---|---|---|
| Обозна- чение | D | D 0 | D 1 | Н | d | n | Масса, кг |
| ОКПкв-400 | 400 | 435 | 470 | 190 | 6,5х12 | 8 | 7,4 |
| ОКПкв-500 | 500 | 535 | 570 | 190 | 9 | 16 | 10,5 |
| ОКПкв-560 | 560 | 590 | 630 | 190 | 9 | 16 | 12,8 |
| ОКПкв-630 | 630 | 665 | 700 | 240 | 9 | 16 | 17,2 |
| ОКПкв-710 | 710 | 745 | 780 | 240 | 10,5х20 | 16 | 17,8 |
| ОКПкв-800 | 800 | 840 | 870 | 240 | 10,5х20 | 16 | 18,7 |
| ОКПкв-900 | 900 | 940 | 970 | 240 | 10,5х20 | 24 | 19,8 |
| ОКПкв-1000 | 1000 | 1035 | 1070 | 240 | 10,5х20 | 24 | 20,6 |
| ОКПкв-1120 | 1120 | 1155 | 1190 | 240 | 10,5х20 | 24 | 24,1 |
| ОКПкв-1250 | 1250 | 1290 | 1320 | 240 | 10,5х20 | 24 | 27,2 |
Документы
- Каталог серии
- Паспорт изделия
- Инструкция по монтажу
Пришлём по запросу вместе с коммерческим предложением.
