Описание

Основным действием при измерениях параметров потока воздуха при пусконаладочных работах, техническом обслуживании систем, а так же при всевозможных контрольных проверках является забор статического и полного давлений, так как остальные параметры потока, такие, к примеру, как динамическое давление, скорость потока в точке замера, объемный расход доступно определить по разности полного и статического давлений. Забор статического и полного давления осуществляется с помощью специального прибора - трубки Пито, для применения которой в воздуховодах предусматриваются специальные отверстия, герметично закрываемые питометражными лючками.

Проектные организации при проектировании систем вентиляции и кондиционирования воздуха при выборе типа питометражного лючка для замера параметров воздушного потока предпочтение, как правило, отдают Лючку А 1К 151.000 по типовому альбому А9-57 СантехНИИпроекта. Питометражный лючок А 1К 151.000 удобен в применении, но не позволяет использовать его в агрессивных средах, так как типовым проектом предусмотрено изготовление лючка из углеродистых сталей.

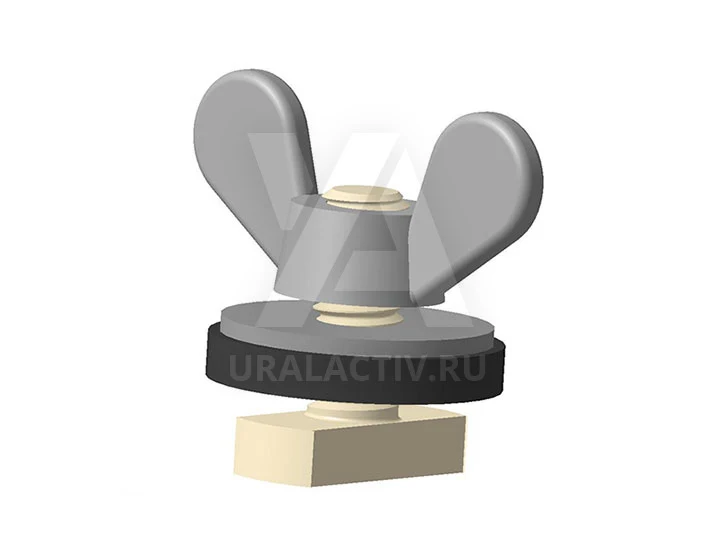

Поэтому компания ООО «УралАктив» разработала лючок питометражный ХИМВЕНТ ЛП, аналогичный питометражному лючку А 1К 151.000 для замера по типовому альбому А9-57 СантехНИИпроекта, но изготовленный из полипропилена, позволяющий производить замеры в агрессивных средах воздуховодов, изготовленных из листовых термопластов круглого и прямоугольного сечения, в вентиляционных камерах.

Порядок монтажа питометражного лючка ХИМВЕНТ ЛП в базовом исполнении:

• подготовить в воздуховоде отверстие размером 10 х 22 мм

• вставить питометражный лючок в сделанное отверстие воздуховода

• зафиксировать лючок прижатием заглушки к наружной поверхности воздуховода через уплотнительную прокладку резьбовой гайкой, предварительно повернув его в отверстии на 90 градусов.

Компания ООО «УралАктив» изготавливает и реализует питометражные лючки ХИМВЕНТ ЛП из различных материалов, таких как:

• ПП-БС (Полипропилен блок сополимер)

• ПП-Г (Полипропилен гомополимер)

• ПНД (Полиэтилен низкого давления)

• ПВХ (Поливинилхлорид); PVDF(Поливинилденфторид)

Маркировка питометражного лючка:

Питометражный лючок ХИМВЕНТ ЛП – Материал – d

Материал – ПП-БС; ПП-Г; ПНД; PVDF; СП.

d – диаметр штока лючка, мм.

Пример условного обозначения питометражного лючка ХИМВЕНТ ЛП в базовом исполнении:

Лючок питометражный ХИМВЕНТ ЛП – ПП-БС – 10.

В случае потребности в размерах питометражного лючка, отличного от размеров питометражного лючка ХИМВЕНТ ЛП в базовом исполнении, Заказчику необходимо направить соответствующий запрос или чертеж в ООО «УралАктив» для исполнения заказа.
