Описание

Осевые компенсаторы Dy от 100 до 2200 мм предназначены для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см²) температурой до 300°С и для Dy 400 мм температурой до 425°С.

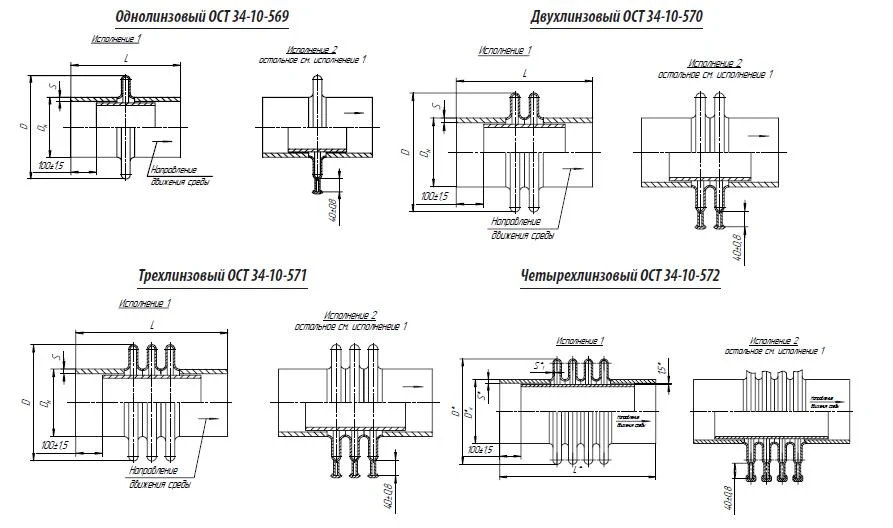

Компенсаторы изготавливаются следующих типов:

ОСТ 34-10-569 - однолинзовые;

ОСТ 34-10-570 - двухлинзовые;

ОСТ 34-10-571 - трехлинзовые;

ОСТ 34-10-572 - четырехлинзовые.

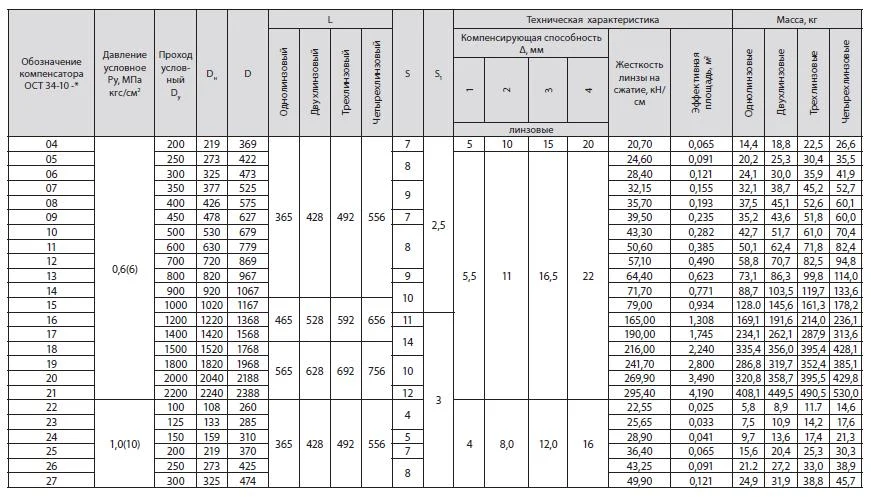

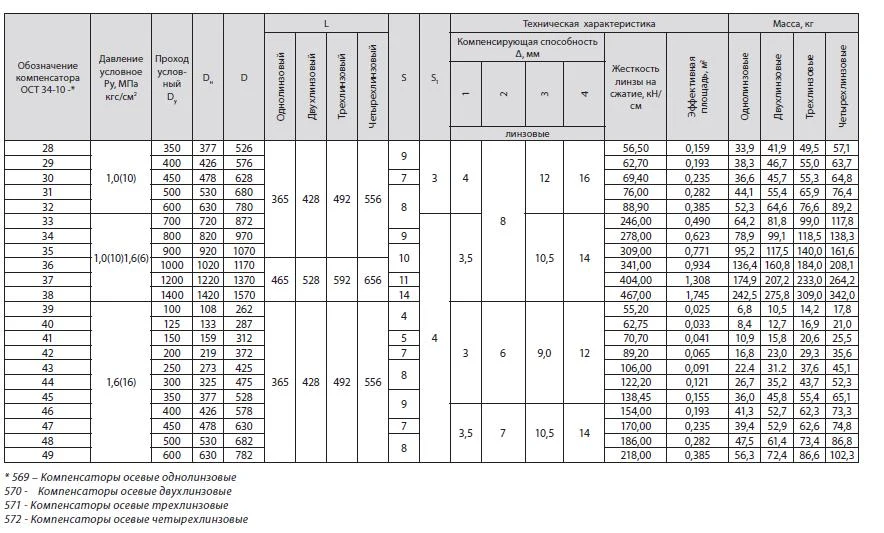

Компенсирующая способность зависит от количества установленных линз. Кроме компенсирующей способности, количества линз и диаметров, изделия разделяются на три группы, по условному делению: 0,6 МПа, 1МПа, 1,6 МПа.

Для предотвращения скапливания влаги предусмотрено исполнение II, у которого в нижней части линз расположены специальные коненсатоотводчики. Во избежание забивания линзы грязью, а также обеспечения осевого хода устанавливается внутренний защитный патрубок (стакан).

Для напора не более 1500 мм в.ст. осевые компенсаторы могут применяться и в шарнирных схемах компенсации, как угловые, предназначенные для компенсации температурных изменений длины трубопроводов в П-образной, Г-образной, Z-образной и других шарнирных схемах.
