Описание

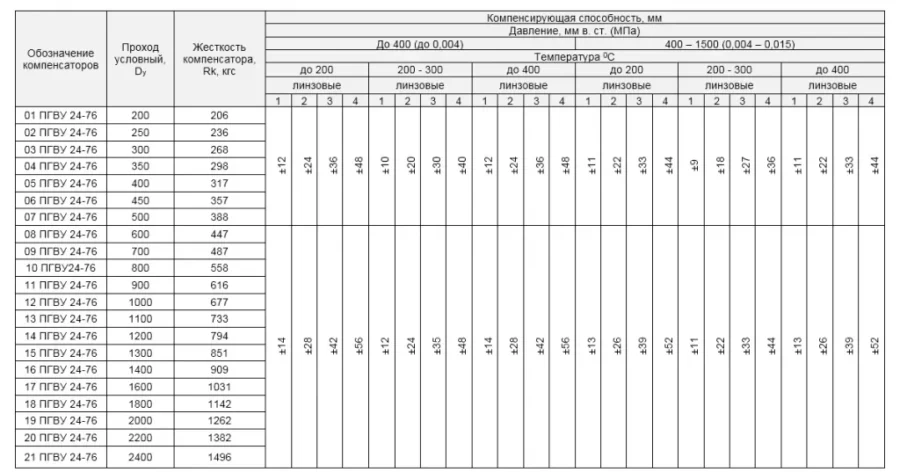

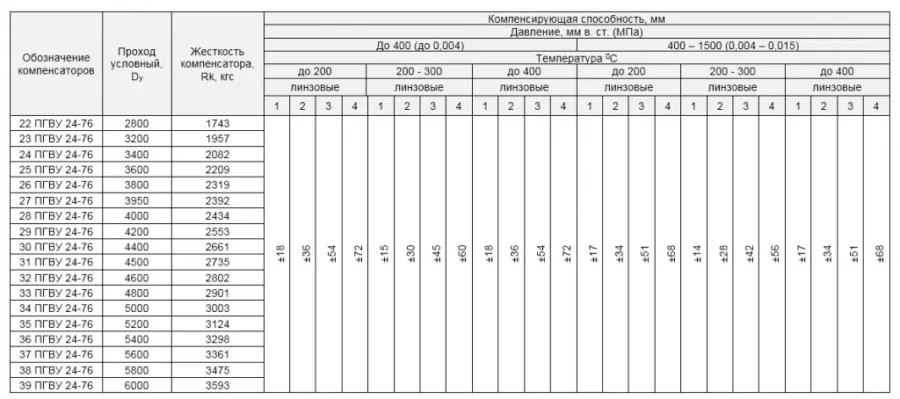

Компенсирующая способность круглого осевого линзового компенсатора определяется количеством линз. Например, компенсатор с одной линзой способен компенсировать продольное смещение не более чем на 18 мм. Две линзы обладают вдвое большими возможностями – до 36 мм и т. д.

Компенсаторы линзовые ПГВУ встраиваются в трубопроводы диаметром 200 – 6 000 мм с рабочим давлением, не превышающим 0,02 Мпа, сохраняют работоспособность при температуре до 550 °С. Рабочая среда – газ, воздух, пары различных кислот.

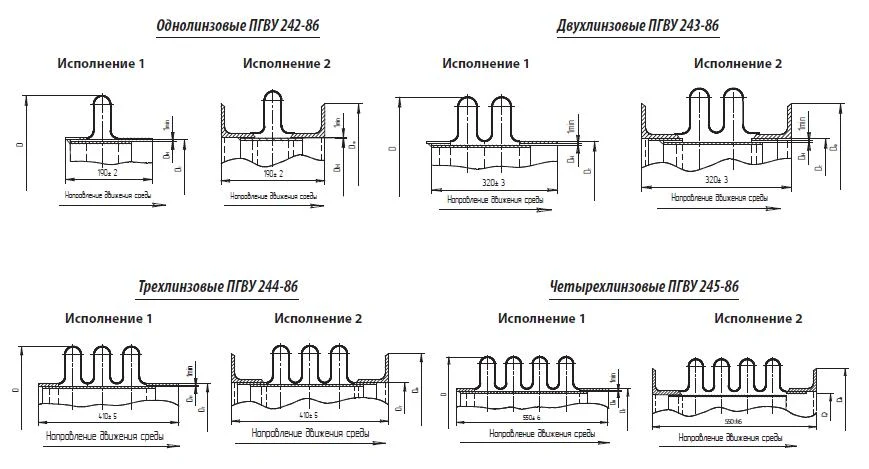

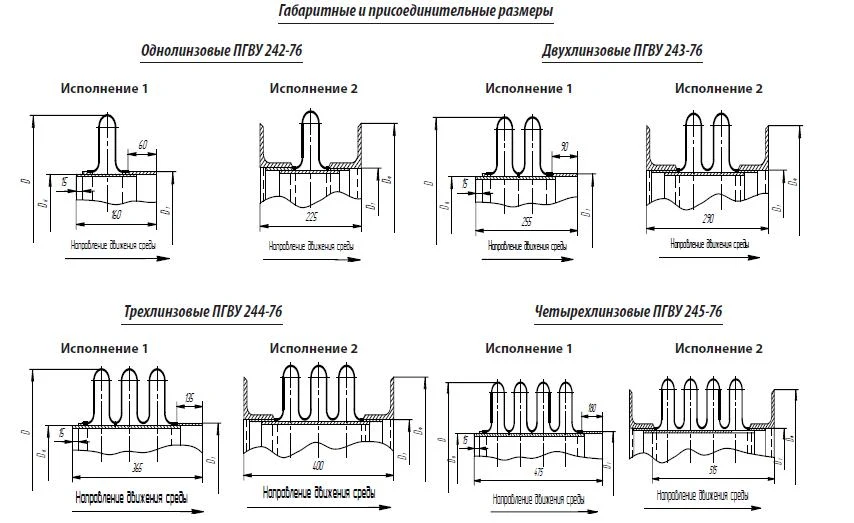

Круглые линзовые компенсаторы выполняются в двух исполнениях:

- исполнение 1 - без фланца;

- исполнение 2 - с фланцем из равнобоких уголков.

Для круглых компенсаторов исполнения 2 предусмотрены только с Dу более 1000.

ТУ 3113-062-11865045-09. Разрешение на применение: РРС 60-000095.
