Клапаны воздушные утепленные КВУ

Общие сведения

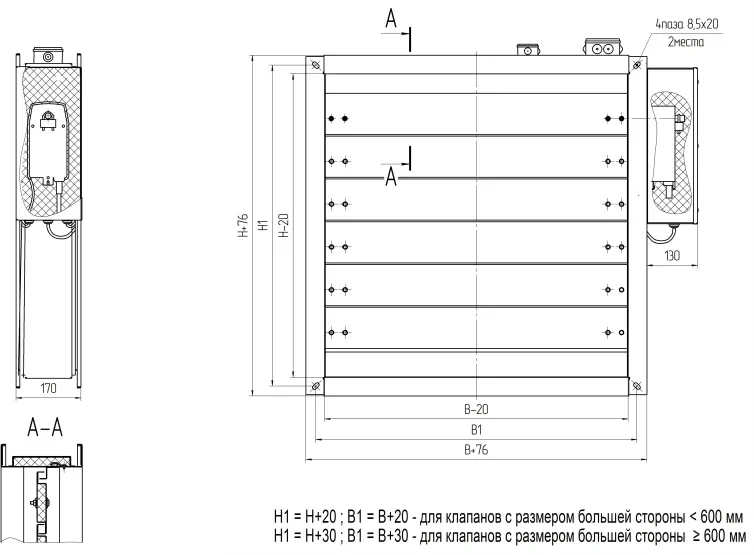

• Клапаны состоят из корпуса коробчатой формы, в котором, на осях установлены створчатые лопатки поворотного типа с углом поворота 90° и без вылета за габарит корпуса.
• Клапаны изготавливаются по ТУ 4863-014-11865045-2000.

Назначение воздушных утепленных клапанов КВУ

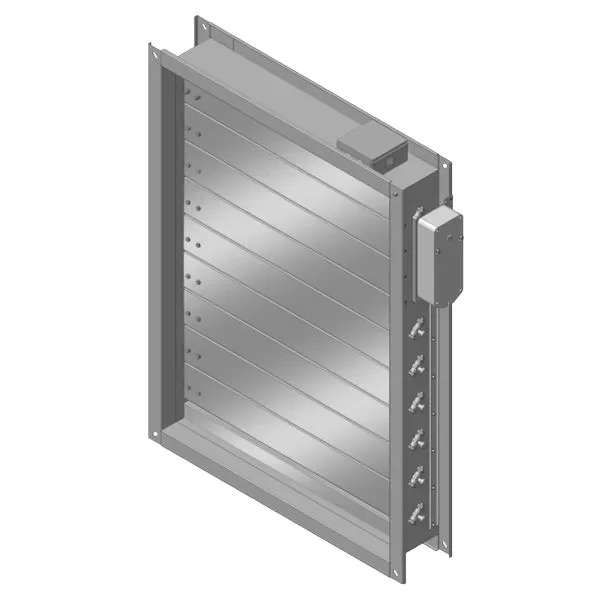

Клапаны воздушные утепленные КВУ-С предназначены для установки на заборе наружного воздуха в вентиляционных системах. Клапаны состоят из корпуса из оцинкованной стали, внутри которого на осях смонтированы поворотные утепленные лопатки коробчатого сечения и привода (ручного или электрического). Примыкание лопаток выполнено в виде замкового уплотнения.

Особенность конструкции

Особенностью клапана КВУ-С является использование в конструкции периметрального обогрева при помощи расположенного по наружному периметру клапана саморегулирующегося греющего кабеля, постоянно подключенного в сеть переменного тока 220В. Мощность греющего кабеля – 40Вт на погонный метр. Установка кабеля по периметру клапана позволяет исключить обмерзание и образование наледи в подшипниковых узлах и кинематике, что актуально при эксплуатации клапана в условиях низких температур (до минус 60°С) и высокого перепада среднесуточной температуры. Клапаны КВУ-С имеют пружинное уплотнение по торцам лопаток, что позволяет снизить объем утечек воздуха.

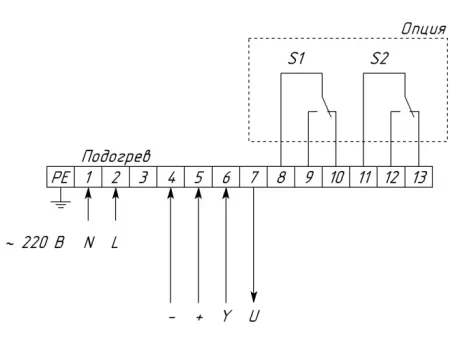

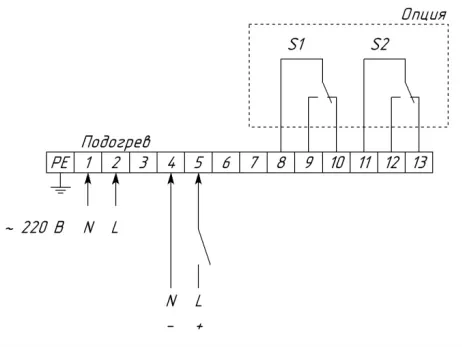

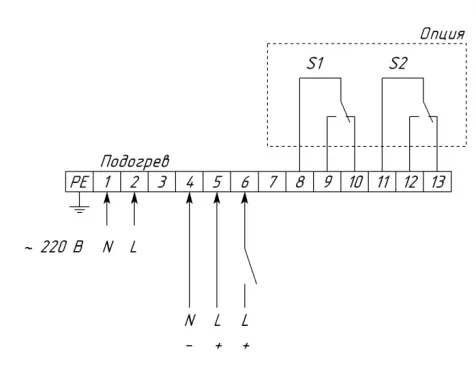

От электрического привода через систему тяг и рычагов осуществляется синхронное движение лопаток от положения «открыто» до положения «закрыто» и обратно.

Режимы утепленных воздушных клапанов

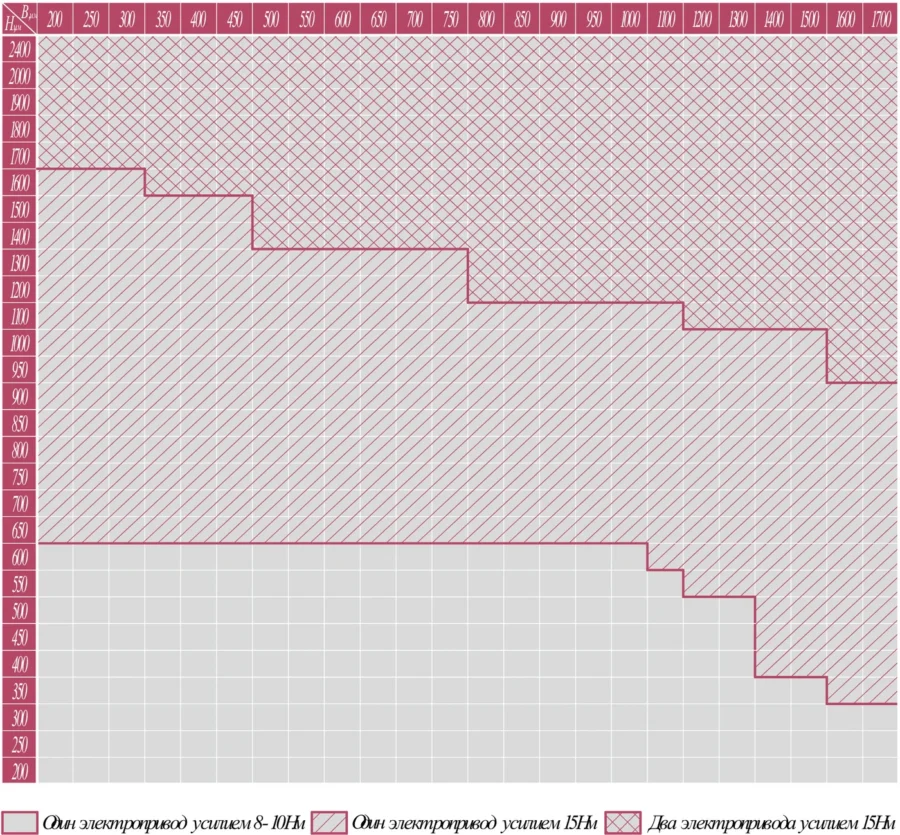

Клапаны могут использоваться для режимов «открыто-закрыто» или плавного регулирования количества воздуха. Для режима регулирования количества воздуха клапан необходимо комплектовать электроприводом с возможностью регулирования.

Клапаны предназначены для регулирования и перекрытия потока воздуха в приточных системах вентиляции и кондиционирования с разностью давлений до 1800 Па, запыленностью не более 0,1г/м3, без абразивных, липких веществ и волокнистых материалов.

Установка

Установку клапанов КВУ-С возможно производить в любом пространственном положении.

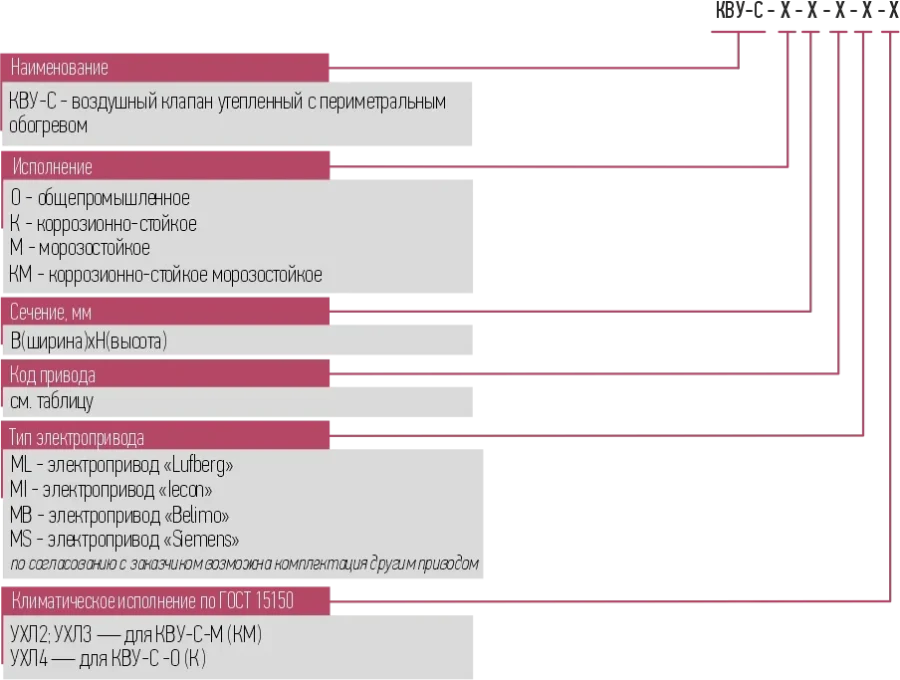

Варианты изготовления КВУ

• Общепромышленного исполнения из оцинкованной стали, О
• Коррозионностойкого исполнения из нержавеющей стали, К
• Морозостойкого исполнения из оцинкованной стали с утепленным электроприводом, М
• Коррозионностойкого морозостойкого исполнения из нержавеющей стали с утепленным электроприводом, КМ

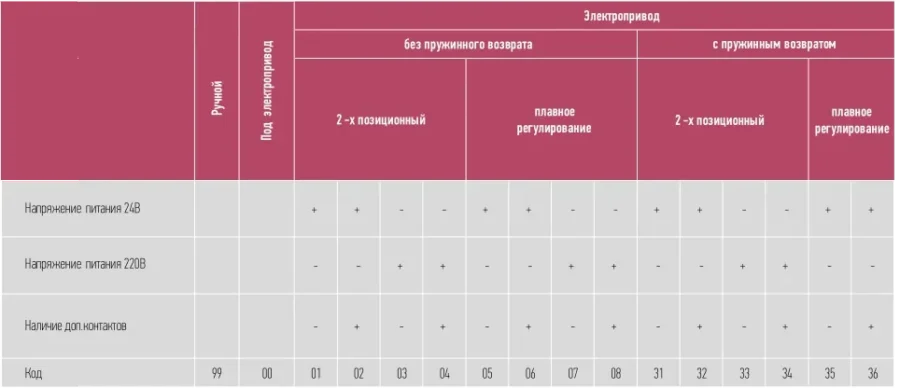

• Клапаны изготавливаются как с ручным управлением, так и с электроприводом.

Условия эксплуатации воздушных утепленных клапанов

• Клапаны КВУ-С изготавливаются для климатического исполнения УХЛ, категории размещения 2, 3, 4 согласно ГОСТ 15150.

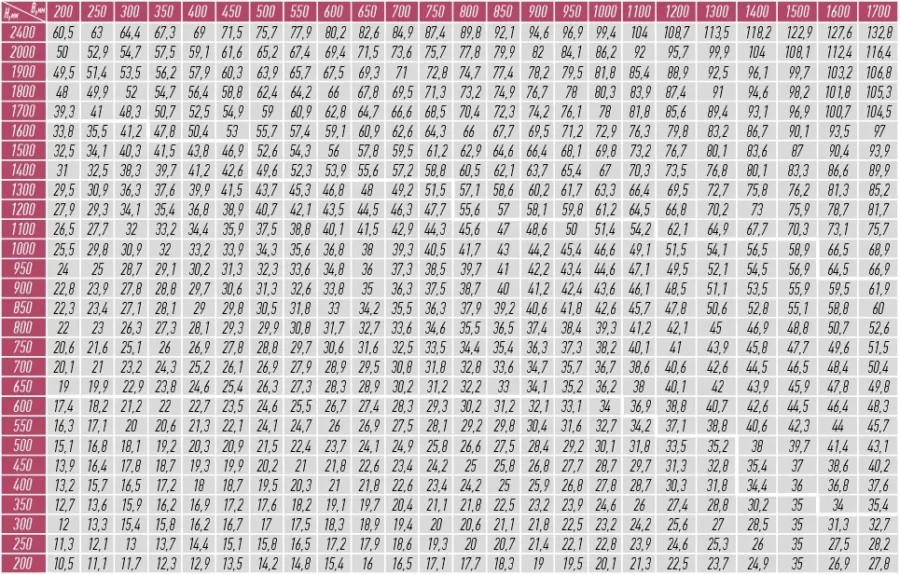

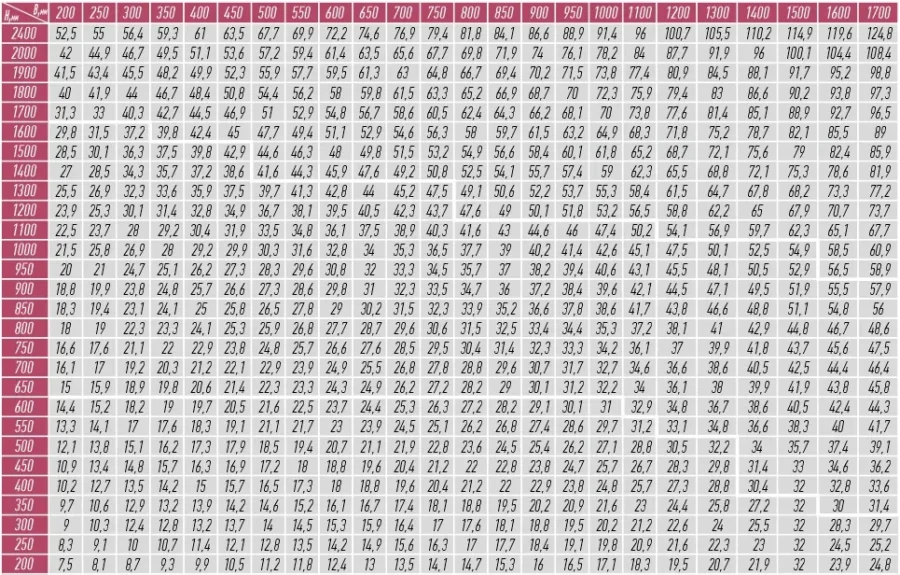

Технические характеристики
