Описание
Назначение
Утепленные воздушные клапаны УВК предназначены для узлов прохода в вентиляционных системах, перемещающих воздух и невзрывоопасные газовоздушные смеси, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80ºС, не содержащих пыли и других твердых примесей в количестве не более 0,1г/м².
Клапаны изготавливаются по ТУ 4863-076-11865045-2011
Изготовление

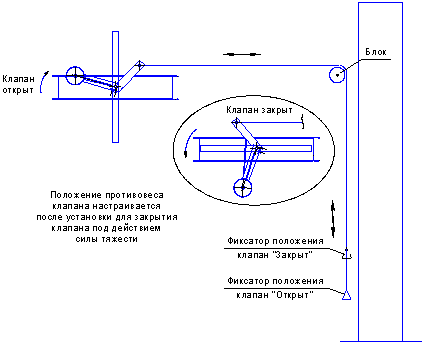

Клапан состоит из корпуса с фланцами для крепления к узлу прохода, во втулках которого, на осях, закреплена утепленная лопатка. На лопатке по периметру крепится уплотнительный профиль, обеспечивающий герметичность клапана в положении "закрыто". Перемещение лопатки из одного положения в другое осуществляется вручную или электроприводом.
Комплектация

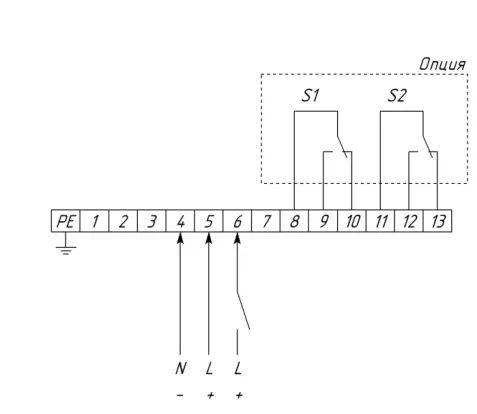

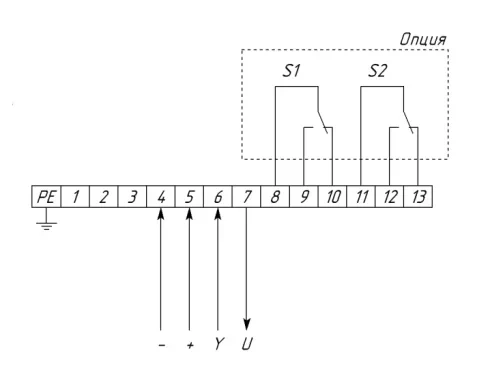

Варианты комплектаций клапанов приводами:
| Руч- ной | Под электро- привод | без пружинного возврата | ||||||||
| 2-х позиционный | плавное регулирование | |||||||||
| Напряжение питания 24В | + | + | - | - | + | + | - | - | ||
| Напряжение питания 220В | - | - | + | + | - | - | + | + | ||
| Наличие доп.контактов | - | + | - | + | - | + | - | + | ||
| Код | 99 | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 |
Условное обозначение
Пример обозначение при заказе воздушного клапана
УВК-О-250-МВ-34-У2 - Утепленный воздушный клапан диаметром 250 мм с электроприводом, напряжением питания 220В, 2-х позиционный с дополнительными контактами, с пружинным возвратом, для районов с умеренным климатом 2-й категории размещения.
Технические характеристики
| Руч- ной | Под электро- привод | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | без пружинного возврата | |
|---|---|---|---|---|---|---|---|---|---|---|
| Руч- ной | Под электро- привод | 2-х позиционный | 2-х позиционный | 2-х позиционный | 2-х позиционный | плавное регулирование | плавное регулирование | плавное регулирование | плавное регулирование | |
| Напряжение питания 24В | + | + | - | - | + | + | - | - | ||
| Напряжение питания 220В | - | - | + | + | - | - | + | + | ||
| Наличие доп.контактов | - | + | - | + | - | + | - | + | ||
| Код | 99 | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 |

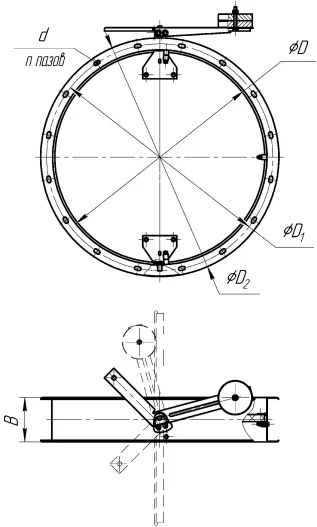

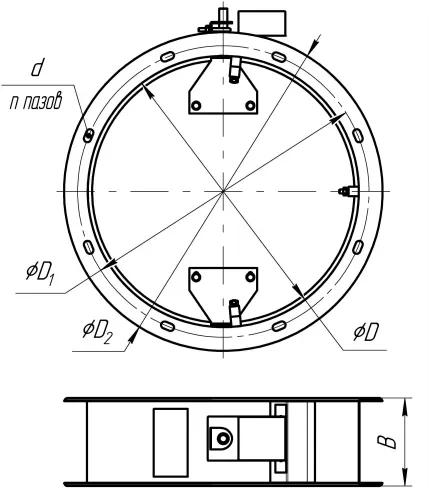

| Обозначение клапанов | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Усиление привода Нм | Масса, кг | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| Обозначение клапанов | D | D 1 | D 2 | B | n | Усиление привода Нм | с ручным приводом | с электро- приводом |
| УВК-200 | 200 | 230 | 270 | 190 | 8 | 8 | 4,8 | 3,9 |
| УВК-250 | 250 | 280 | 320 | 190 | 8 | 8 | 5,7 | 4,8 |
| УВК-280 | 280 | 310 | 350 | 190 | 8 | 8 | 6,3 | 5,4 |
| УВК-315 | 315 | 348 | 385 | 190 | 8 | 8 | 8,0 | 6,1 |
| УВК-400 | 400 | 435 | 470 | 240 | 8 | 8 | 9,4 | 8,5 |
| УВК-450 | 450 | 480 | 520 | 240 | 16 | 8 | 11,1 | 9,9 |
| УВК-500 | 500 | 535 | 570 | 240 | 16 | 8 | 12,6 | 11,4 |
| УВК-630 | 630 | 665 | 700 | 240 | 16 | 24 | 18,0 | 16,8 |
| УВК-710 | 710 | 740 | 780 | 240 | 16 | 24 | 22,1 | 23,5 |
| УВК-800 | 800 | 840 | 870 | 240 | 16 | 24 | 23,7 | 27,6 |
| УВК-900 | 900 | 940 | 970 | 240 | 24 | 24 | 31,4 | 32,2 |
| УВК-1000 | 1000 | 1035 | 1070 | 240 | 24 | 24 | 33,2 | 36,9 |
| УВК-1250 | 1250 | 1290 | 1320 | 240 | 24 | 32 | 47,1 | 51,4 |
Документы
- Каталог серии
- Паспорт изделия
- Инструкция по монтажу
Пришлём по запросу вместе с коммерческим предложением.
