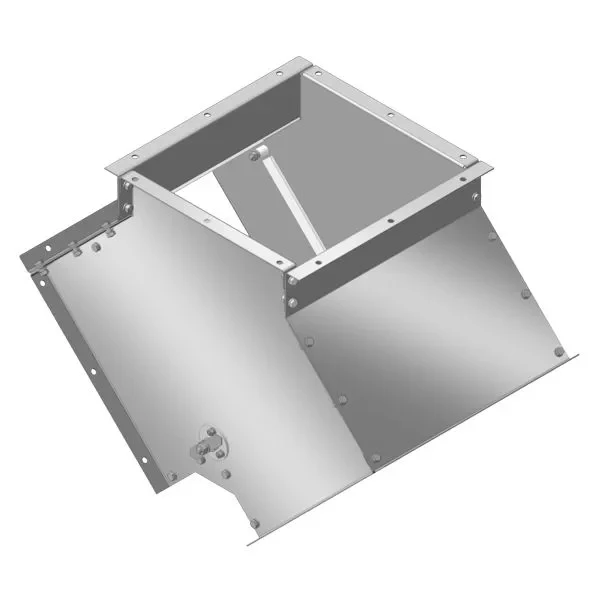

Клапан типа КП
от 41 760 ₸с НДС, под заказ
Актуальную цену уточняйте у менеджера
- Оплата по счёту, договор поставки
- Самовывоз со склада в Усть-Каменогорске
- Гарантия производителя, монтаж и пусконаладка по ВКО
Описание
Назначение
Клапан перекидной предназначен для отсоединения от сети рабочего вентилятора при его остановке и присоединения к сети резервного вентилятора.
Как работает клапан
При возникновении воздушного потока в полости перекрытой лопаткой, она перемещается на 90°, открывая проход воздуху и перекрывает вторую полость. При прекращении движения воздуха в сети рабочего вентилятора и после включения резервного вентилятора полотно клапана под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора.
Клапан может применяться в вентиляционных системах с давлением до 1500 Па и скорости перемещения воздушной среды 6–20 м/с.
Клапан КПв применяется в вентиляционных системах взрывоопасных производств, относящихся к классам В-Iа, В-Iб по классификации ПУЭ и используются в соответствии с требованиями глав СП 60.13330.2012.
Варианты изготовления
• Общепромышленного исполнения из оцинкованной стали, О,
• Взрывозащищенного исполнения из оцинкованной стали, В,
• Коррозионностойкого исполнения из нержавеющей стали, К,
• Взрывозащищенного коррозионностойкого исполнения из нержавеющей стали, ВК.
Клапаны изготавливаются по ТУ 4863-115-11865045-2014
Клапаны изготавливаются для районов с умеренным климатом, второй и третей категории размещения согласно ГОСТ 15150-69.
Условное обозначение
Пример обозначения клапана КП при заказе
КП-В-150х150-У2 – клапан перекидной взрывозащищенный с сечением 150х150 мм, для районов с умеренным климатом 2-й категории размещения.
КП-К-250х250-У3 – клапан перекидной коррозионностойкий с сечением 250х250 мм, для районов с умеренным климатом 3-й категории размещения.

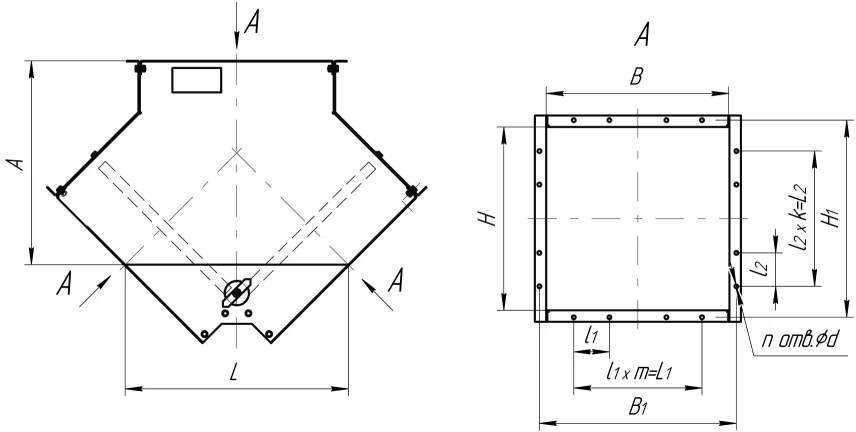

Технические характеристики
| Обозначение клапанов | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм | Размеры, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение клапанов | В | В 1 | Н | Н 1 | А | L | L 1 | L 2 | l 1 | l 2 | d |
| КП – 150х150 | 150 | 180 | 150 | 180 | 240 | 305 | 114 | 114 | 114 | 114 | 8,5x20 |
| КП – 250х250 | 250 | 280 | 250 | 280 | 310 | 375 | 190 | 190 | 190 | 190 | 8,5 |
| КП – 300х250 | 250 | 280 | 300 | 330 | 310 | 375 | 190 | 260 | 190 | 130 | 8,5 |
| КП – 400х400 | 400 | 340 | 400 | 430 | 418 | 459 | 340 | 340 | 170 | 170 | 8,5 |
| КП – 500х500 | 500 | 530 | 500 | 530 | 500 | 550 | 450 | 450 | 150 | 150 | 8,5 |
| КП – 600х600 | 600 | 630 | 600 | 630 | 600 | 640 | 540 | 540 | 135 | 135 | 10 |
| КП – 800х800 | 800 | 830 | 800 | 830 | 790 | 770 | 760 | 760 | 190 | 190 | 10 |
| КП – 1000х1000 | 1000 | 1040 | 1000 | 1040 | 980 | 900 | 950 | 950 | 190 | 190 | 10 |
Документы
- Каталог серии
- Паспорт изделия
- Инструкция по монтажу
Пришлём по запросу вместе с коммерческим предложением.
